| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS22090301 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 보유: | 1.5 | 디덴덤: | 2.7 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 주요 지름: | 69 |
| 작은 직경: | 60.03 | 압력각: | 30' |
| 강조하다: | 합금 강 인벌류트 스플라인 샤프트,기어 드라이브 샤프트 ANSI B92.1,인벌류트 스플라인 기어 드라이브 샤프트 |
||

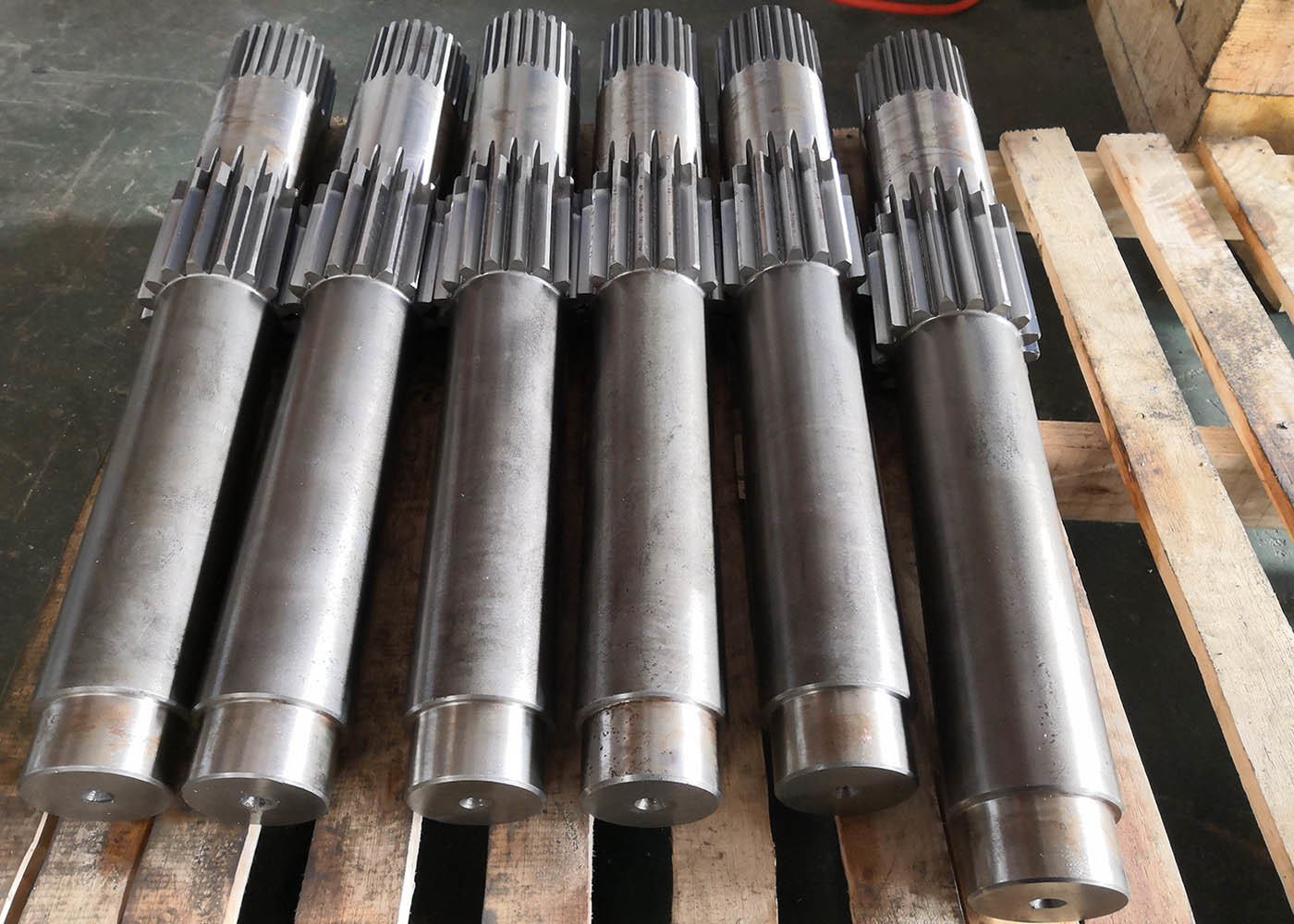

변속기 부품 합금 강철 ANSI B92.1 스프라인 썰기 인플루트 스프라인 샤프트
1) 스플라인 측정
인플루트 스플라인은 여러 표준 압력 각도로 제공됩니다.
30도 압력 각 스플라인은 가장 일반적으로 사용되는 압력 각입니다.
스플라인의 압력 각도 측정은 기어와 유사하며 스플라인은 일반적으로 동일한 방식으로 검사됩니다.
외부 및 내부 기어들이 검사되고, 일반적으로 핀 위에 또는 핀 사이에 측정됩니다.
핀 위에 또는 핀 사이에 측정은 특정 크기의 와이어가 서로 반대편의 기어 치아 사이에 배치되고
그 다음, 선의 바깥쪽 사이의 거리를 마이크로미터로 측정합니다.
이 측정은 또한 기어가 적절한 기어 치아 프로필을 가지고 있는지 알 수 있습니다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스핀 밀링/스핀 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 관습 | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
