| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS22090301 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 스플라인 번호: | 22 | 층심 지름: | 66 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 주요 지름: | 69 |
| 작은 직경: | 60.03 | 압력각: | 30' |
| 강조하다: | 20CrMnTi 스플라인 기어 손잡이,ANSI B92.1 전송 기어축,20CrMnTi 전송 기어축 |
||

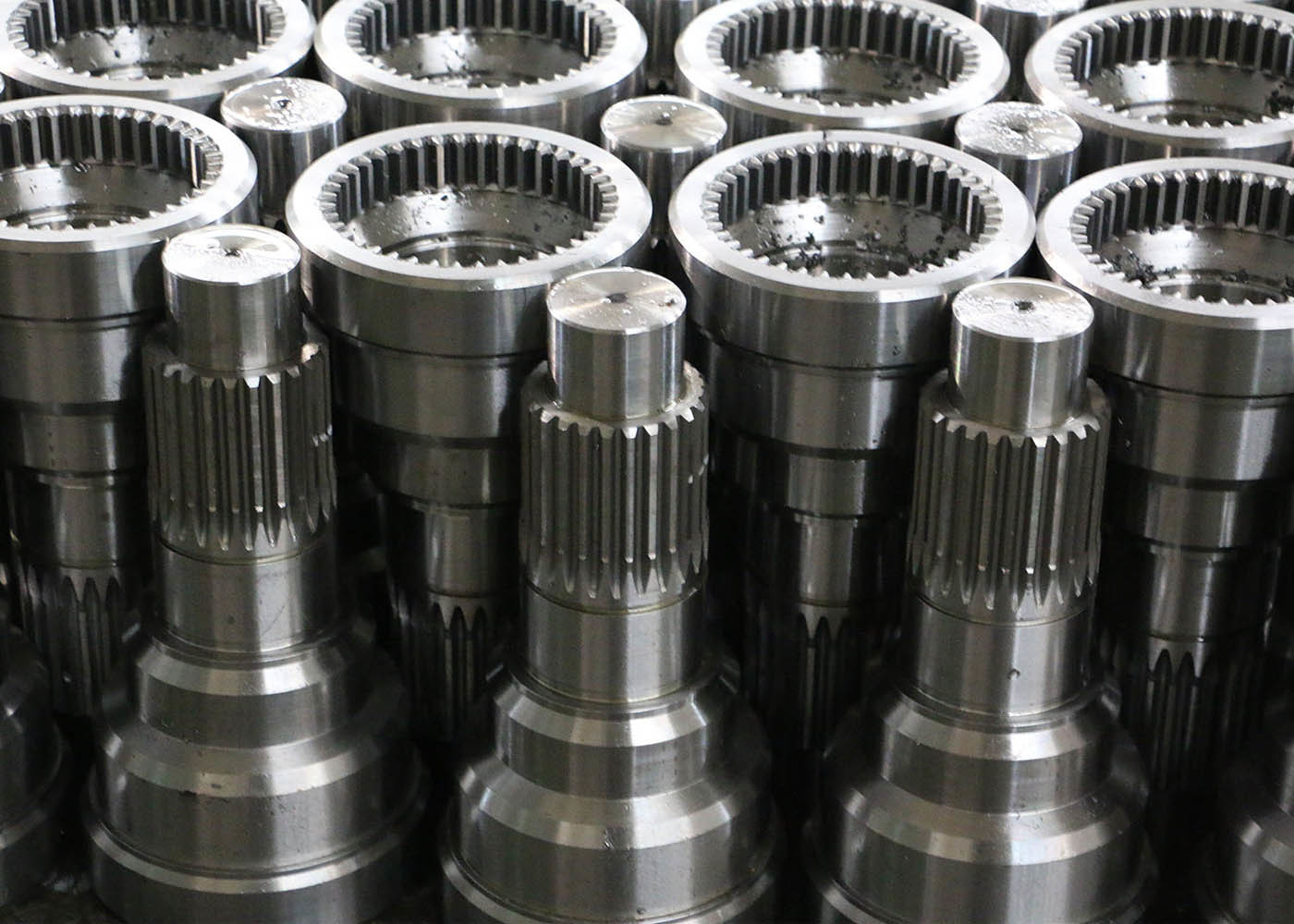

맞춤형 합금 강철 20CrMnTi ANSI B92.1 스플라인 맷 인플루트 스플라인 샤프트
1) 스플라인 셰프트의 특징
인플루트 스플라인은 직변 스플라인보다 강하고 절단 및 적합성이 쉽기 때문에 스플라인의 지배적인 형태입니다.
인플루트 스플라인은 스플라인의 치아가 훨씬 짧고, 롤링이 되지 않는 것을 제외하고는 기어 치아와 비슷한 치아를 가지고 있다.
외부 스플라인은 스플라인 셰이퍼에 의해 또는 hobbing에 의해 형성 될 수 있습니다.
내부 스플라인은 브로칭 또는 스플라인 셰이퍼로 형성될 수 있습니다.
셰프트 지름에 기초하여 초기적으로 인볼루트 스플라인을 선택하는 다양한 가장 간단한 방법은 모듈에서 초기 피치 원 지름에 도달하는 것입니다.
인플루트 스플라인은 셔프와 홉의 슬라이딩 연결을 위해 고정 끝으로 사용됩니다.
스플라인은 기어와 유사한 전력 전달에 사용되지만, 스플라인의 이 특징은 스플라인이 기어와 공유하는 무전형 프로필에 묶여 있지 않습니다.
인볼루트 프로필은 스플라인의 제조 기술로 인해 발생합니다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
