| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22112601 |
| 최소 주문 수량: | 2세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 500 세트/달 |
| 전체 길이가: | 318 | 축사이 각: | 90' |
|---|---|---|---|
| 모듈: | 7 | 소재: | SAE 4320 |
| Pitch 각도: | 13 ° 45 ' | 얼굴 각도: | 16 ° 56 ' |
| 강조하다: | 스틸 스파이럴 베벨 기어 샤프트 헬릭스,SAE 4320 스파이럴 베벨 기어,각도 35° 스파이럴 베벨 기어 |
||
1) 스파이럴 콩기어 엑스의 설명
디엔테스 12
국화 7
압력각 20°
앵글 오브 힐리스 35°
2) 스피럴 모양의 콩기어제 제조
알투라 13호21
시공선 100번54
다이아메트로 데파소 8400
시멘테이션 열처리 58-62 HRC
껍질의 깊이는 0.8~1.0mm
핵의 내구성 35-42 HRC
갱신 및 갱신된 갱신

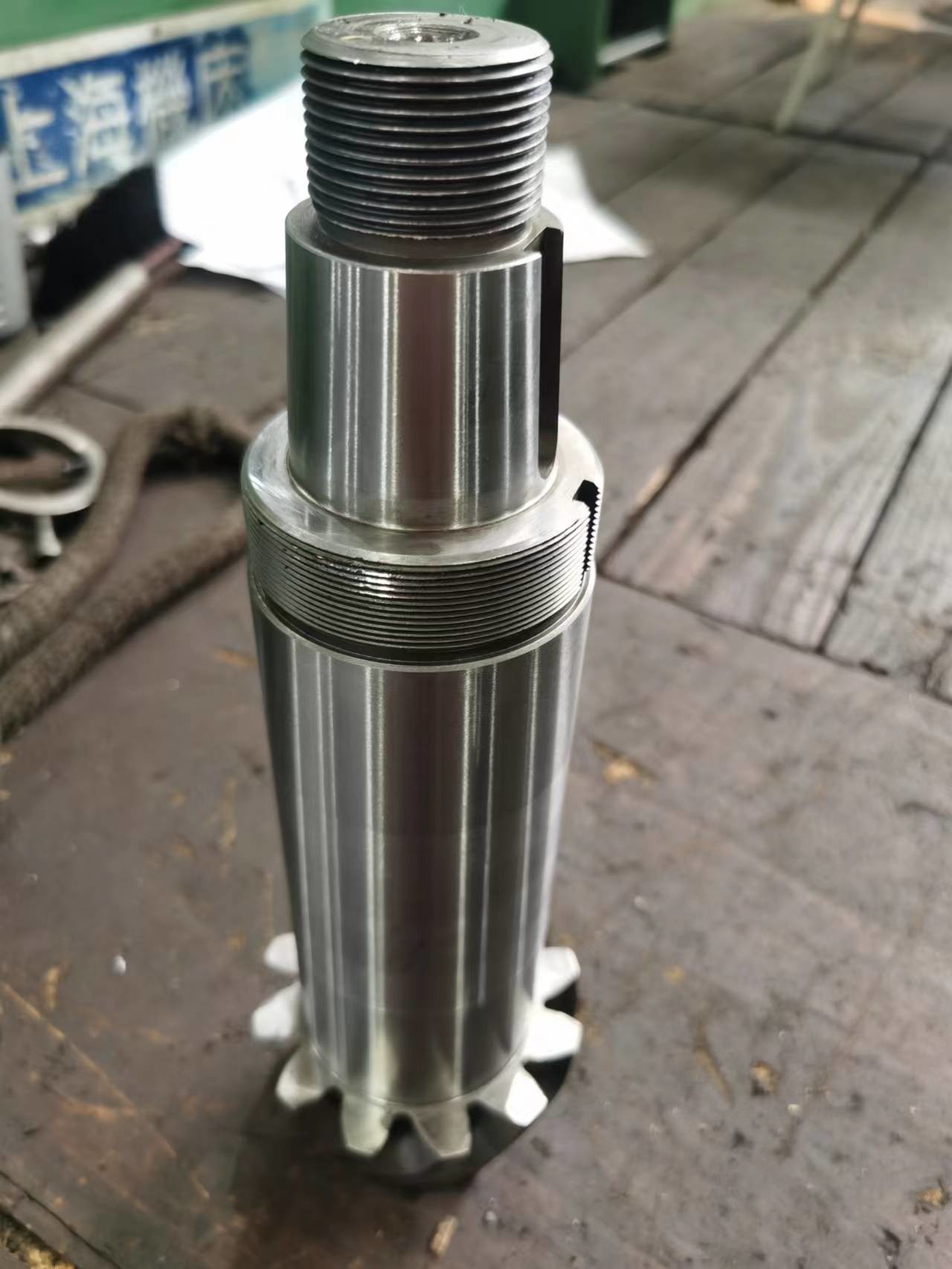

| 제품 | 스파이럴 베블 기어 샤프트 |
| 주문제조 | √ |
| 소재 | SAE 4320 |
| 기어 치아 제조 | 기어 프릴링 & 기어 치아 깎기 |
| 기어 치아 깎기 | √ |
| 모듈 | 7 |
| 치아 수 (Z) | 12 |
| 압력 각 (α) | 20° |
| 납 각 | 35° |
| 치아 정확도 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
