청동계 합금 웜 기어 휠은 미션 예비품에게 62 로크웰C경도를 할당했습니다

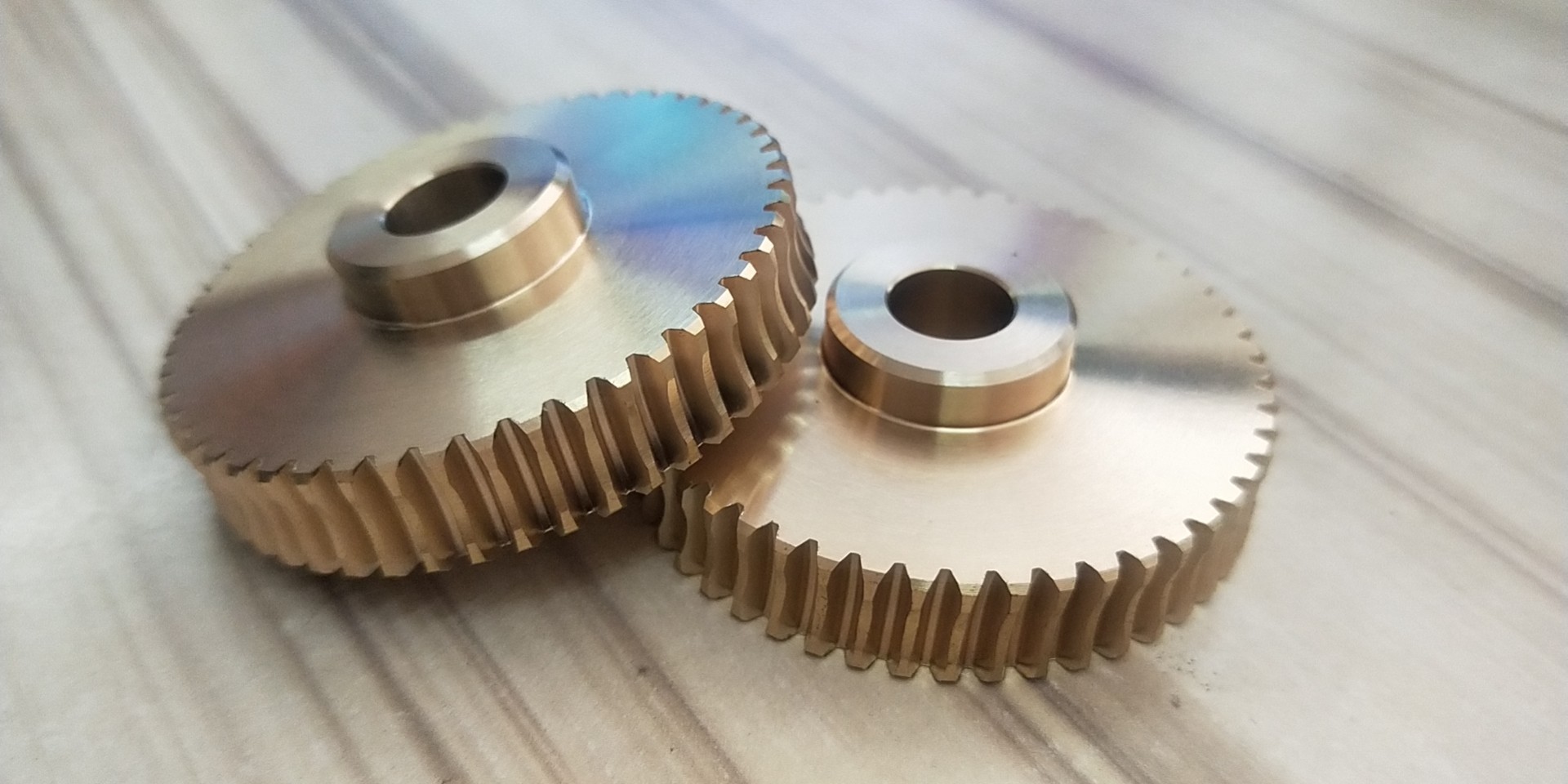

청동 합금 웜 기어 휠 세트 변속기 예비 부품

1) 구조적 특징
1. 웜 부분
웜은 나사 모양과 유사하며 나선형 샤프트입니다. 리드각(나선과 웜의 축 사이의 각도)은

전송 효율과 자체 잠금 성능에 영향을 미치는 주요 요인입니다. 일반적으로 리드각이 작을수록

전송 효율은 낮아지지만 자체 잠금 성능은 향상됩니다.
2. 웜 기어 부분
웜 기어는 곡선 치면을 가진 원통형 기어입니다. 웜과 맞물리며, 웜 기어는 일반적으로 비교적 많은 수의 이빨을 가지고 있습니다.

웜 기어의 재료는 일반적으로 청동 및 기타 재료입니다. 이는 청동이 내마모성과 마찰 방지 특성이 좋기 때문입니다.

웜-웜 기어의 변속 과정에서 웜과 웜 기어 사이에 상대적인 미끄러짐이 발생합니다. 청동 재료는

이 미끄럼 마찰로 인한 마모를 줄일 수 있습니다. 예를 들어, 공작 기계의 인덱싱 메커니즘과 같이 정밀도가 높은 요구 사항이 있는 일부 변속 시스템에서

청동 웜 기어는 변속의 부드러움과 정확성을 보장할 수 있습니다.

2) 작동 원리
1. 동력 전달 방향
일반적으로 웜이 구동부이고 웜 기어가 피동부입니다. 웜이 회전하면 웜의 나선형 이빨이

웜 기어의 이빨을 밀어 웜 기어가 회전하게 합니다. 이 변속 방법은 높은 감속비를 달성할 수 있습니다.
2. 맞물림 과정
웜과 웜 기어의 맞물림은 미끄러짐과 구름 운동의 조합입니다. 웜의 나선형 이빨은 웜 기어의 치면에서 미끄러지며,

구름 성분도 있습니다. 이 맞물림 방법은 웜-웜 기어 변속이 동력을 전달하는 동안 일정량의

열을 발생시킵니다. 특히 고부하 및 고속 변속의 경우 열 발산 대책을 고려해야 합니다.

3) 장점

a) 큰 변속비: 웜 기어 변속은 쉽게 큰 변속비를 달성할 수 있습니다.

b) 컴팩트한 구조: 다른 일부 변속 방법과 비교하여 웜 기어 변속 장치는 복잡한 동력 전달을 달성할 수 있습니다.

상대적으로 작은 공간에서.

c) 자체 잠금 특성(특정 경우): 웜의 리드각이 재료의 등가 마찰각보다 작을 때,

웜 기어 변속은 자체 잠금 특성을 갖습니다.
