| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS23051201 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 종류: | 출력 축 | 소재: | 17CrNiMo6 |
|---|---|---|---|
| 기어장치 모듈: | 5 | 스플라인 모듈: | 3 |
| 기어 언론 각: | 20' | 스플라인 언론 각: | 30' |
| 강조하다: | 출력 기어장치 스플라인 축,유성 기어를 위한 스플라인 축,17CrNiMo6 기어 스플라인 축 |
||

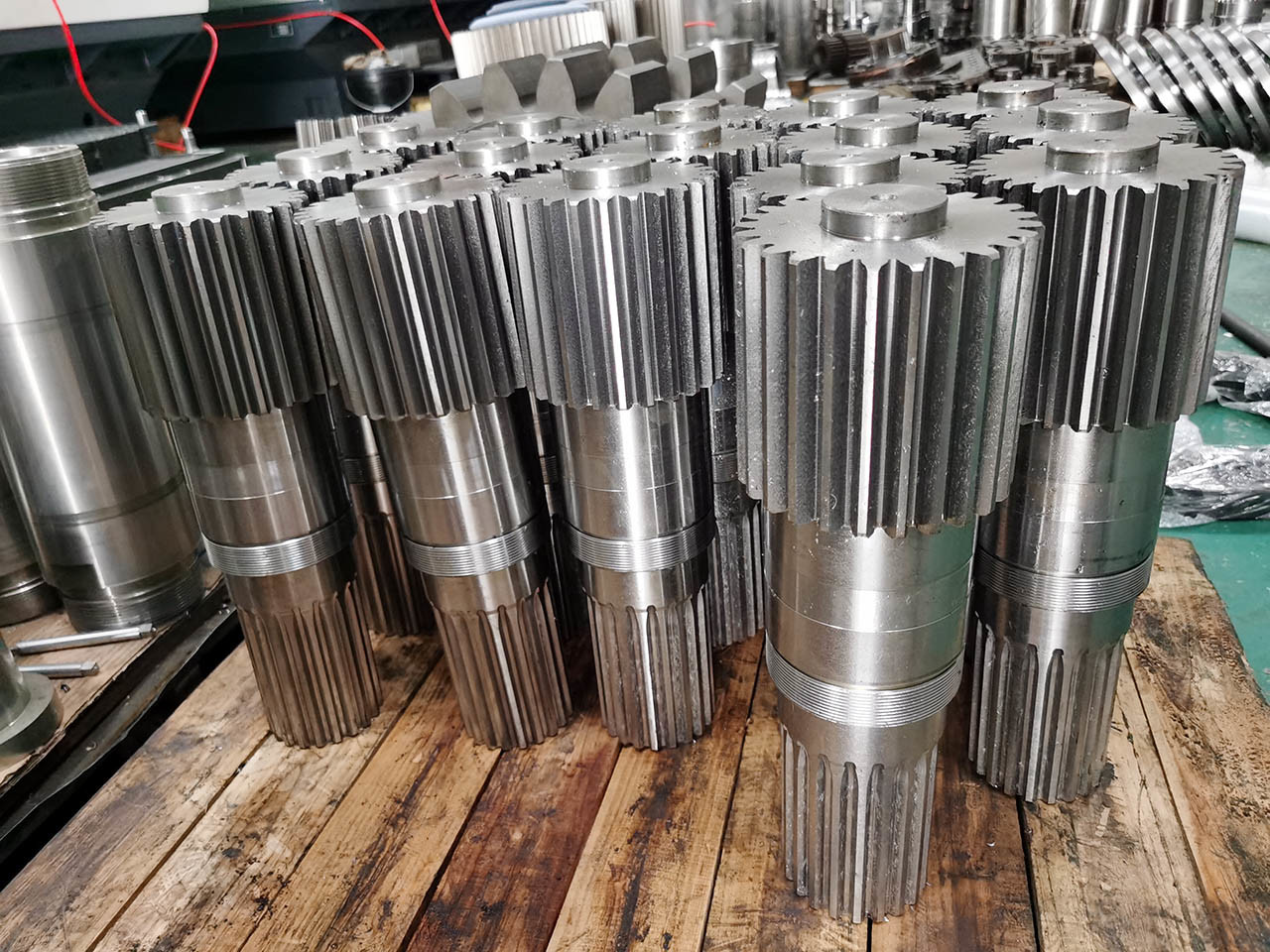

변속기 출력 기어 셰프트 출력 스프라인 셰프트 행성 기어
행성계 출력 셰프트
기어 모듈: 5
기어 치아 깎기
품질등급: ISO 6-7등급
소재: 강철 조공
17crNiMo6
열처리: 탄화화
표면 경화 경화: 58-62 HRC
원자 강도: 38 HRC
스프라인 썰기
스플린 치아의 거칠성 Ra 1.6
| 제품 | 출력 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 기어 & 스플라인 |
| 기어 치아 제조 | 기어 스플라인 밀링/기어 스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 5/3 |
| 치아 수 (Z) | 26 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
