| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 인증: | QC |
| 모델 번호: | SP23102504 |
| 최소 주문 수량: | 5 PC |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 기어 치아 절단기 지름: | 12" | 단일 가중치: | 125 킬로그램 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 제조 방법: | 기어 연삭 |
| 기어 타입: | 글리슨 | 소재: | SAE 4320 |
| 강조하다: | SAE 4320 기어 치아 밀링,합금강 스파이럴 베블 기어,기어 치아 쇄기 22 모듈 |
||

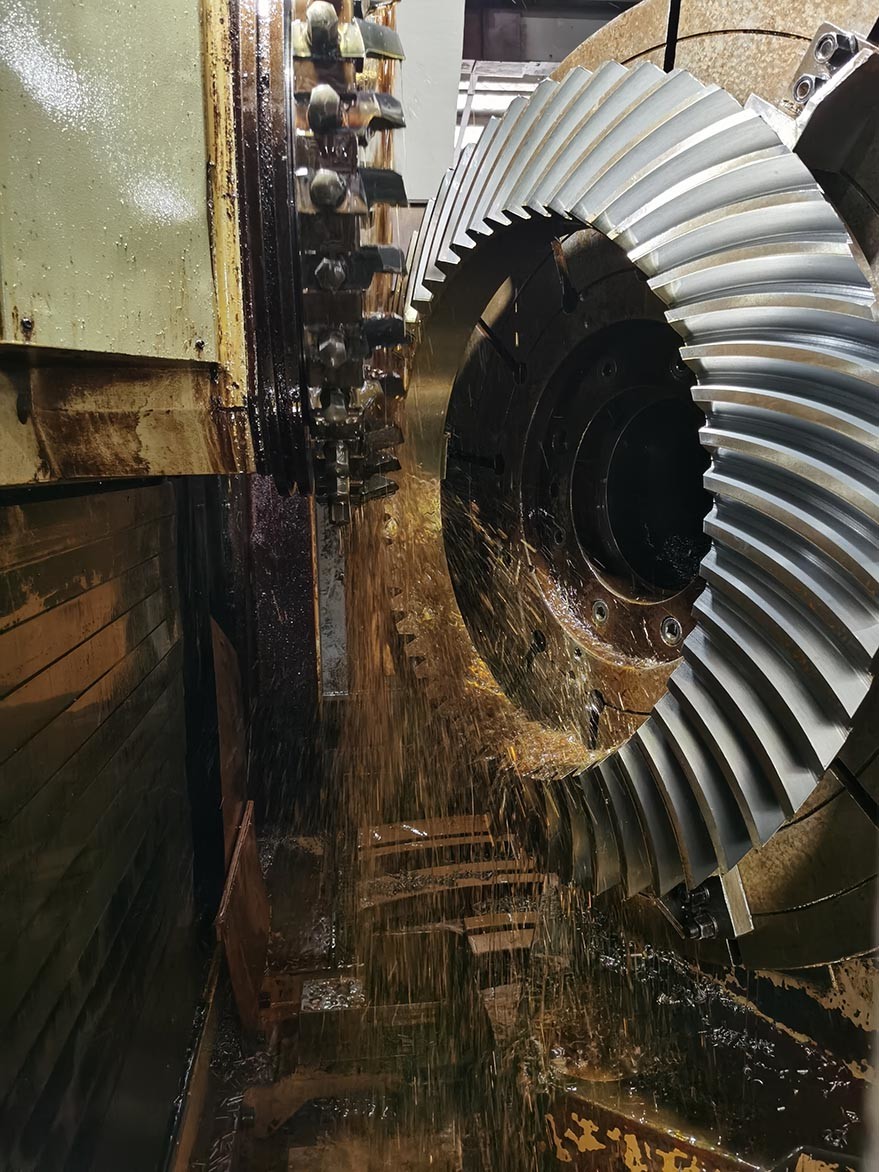

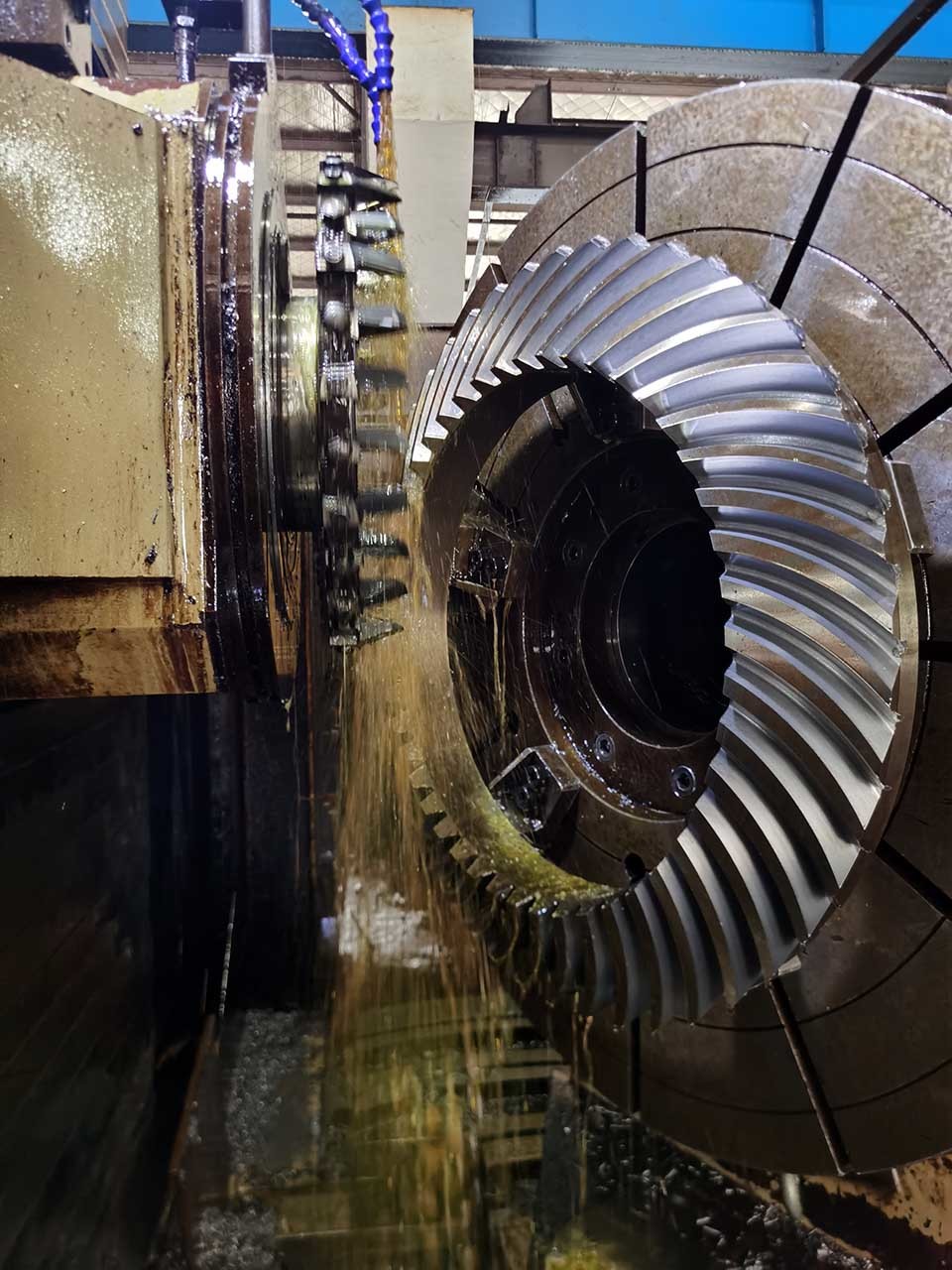

22 모듈 합금강 스파이럴 베벨 기어의 기어 이빨 밀링
스파이럴 베벨 기어의 특징
부드럽고 조용한 작동:
스파이럴 베벨 기어의 곡선형 치형은 점진적인 치면 맞물림을 가능하게 하여 스트레이트 베벨 기어에 비해 더 부드럽고 조용한 작동을 제공합니다.
스파이럴 형상은 기어 맞물림 시 소음, 진동 및 충격 하중을 최소화하여 전반적인 성능을 개선하고 마모를 줄이는 데 기여합니다.
높은 하중 지지 능력: 스파이럴 베벨 기어는 치면에 하중을 균등하게 분산하도록 설계되었습니다.
이 기능은 하중 지지 능력을 향상시켜 스트레이트 베벨 기어에 비해 더 높은 토크를 전달하고 더 무거운 하중을 처리할 수 있도록 합니다.
이는 까다로운 조건에서 안정적인 동력 전달이 필요한 응용 분야에 적합합니다.
| 제품 | 스파이럴 베벨 기어 세트 |
| 맞춤 제작 | √ |
| 재료 | 18CrNiMo7/17CrNiMo6 |
| 기어 이빨 제조 | 기어 밀링 & 기어 이빨 연삭 |
| 직경 피치 | 22 |
| 모듈(M) | 맞춤 |
| 이빨 수(Z) | 47 |
| 압력각(α) | 20° |
| 리드각 | 35° |
| 정밀도 등급 | AGMA 10-11 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
