| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 2 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 기어 톱니 개수: | 36 & 48T | 제조 유형: | 기어 밀링 |
|---|---|---|---|
| 프로파일 유형: | 글리슨 | 모듈: | 16.477 |
| 표면 경화: | HRC58-62 | 수여 유형: | 글리슨 |
| 강조하다: | 고 내구성 나선 베블 기어,62 HRC 곡선 베벨 기어 |
||

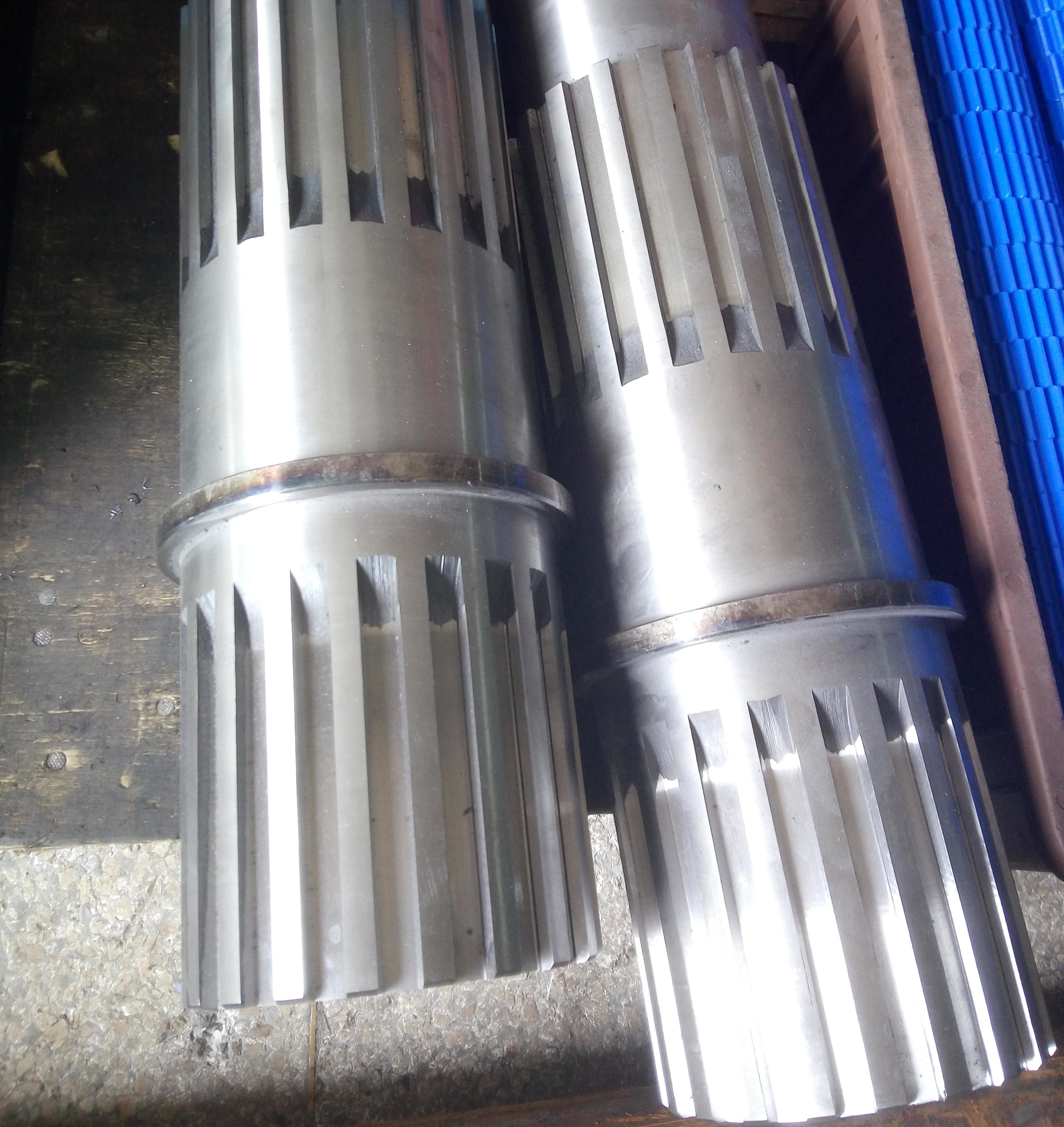

1) 스프라인 기어 샤프트의 설명
스플라인 셰프트는 길쭉한 치아 (스플라인) 를 가진 변속 셰프트의 일종이다.
스플라인 구멍으로 매칭하여 토크와 움직임을 전달합니다.
2) 스프라인 기어 샤프트의 특성
a) 셰프트의 표면은 여러 개의 균일하게 분포된 튀김 (spline) 으로 가공됩니다.
곧게 치아, 나선형 치아 또는 팽창형 치아 프로파일이 될 수 있습니다.
b) 스플라인과 샤프트는 높은 강도와 정확한 정렬을 보장하기 위해 통합적으로 형성됩니다.
3) 스플라인 기어 샤프트의 장점
a) 효율적인 전력 전송: 일반 평면 키보다 더 큰 토크를 전송하고 높은 부하 시나리오에 적합합니다.
b) 정밀한 정렬: 스프라인 매싱은 자동으로 센터를 할 수 있으며 조립 오류를 줄이고 전송 정확도를 향상시킵니다.
| 제품 | 스프라인 기어 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 프레싱/기어 호빙/기어 포밍 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 0° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
