| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 2 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 소재: | 강철 | 너비: | 10 |
|---|---|---|---|
| 제조업: | 스플라인 호빙 | 기어장치 모듈: | 5 |
| 스플라인 톱니 개수: | 18 | 중심거리: | 맞춤형 |
| 강조하다: | 다재다능성 스플라인 기어 샤프트,18 이빨 스플라인 기어 샤프트,강도 스프라인 기어 샤프트 |
||

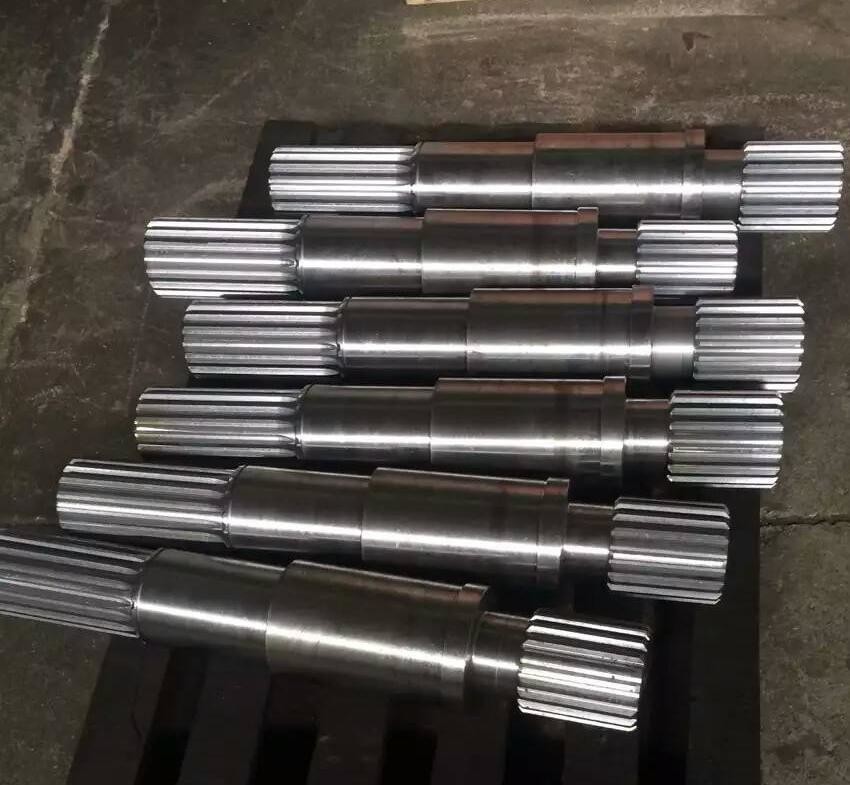

1) 스프라인 기어 샤프트의 설명
스플린 샤프트는 기계적 전송의 핵심 구성 요소이며 상황에서 사용됩니다
토크와 상대적 움직임이 동시에 전달되어야 하는 경우
2) 스프라인 기어 샤프트의 특성
a)자동차 기어박스, 건설 기계, 항공 엔진, 기계 도구 스핀들 등에 널리 사용됩니다.
b) 고정 연결 또는 슬라이딩 연결 (사용자동차의 드라이브 샤프트와 같이) 으로 설계될 수 있습니다.
3) 스플라인 기어 샤프트의 장점
a) 다재다능성: 정적 고토크 전송을 지원 할뿐만 아니라 동적 축적 움직임 (클러치 제어 샤프트와 같은) 에 적응합니다.
b) 컴팩트 디자인: 키웨이 연결에 비해 공간을 절약하고 가볍고 고도로 통합된 장치에 적합합니다.
| 제품 | 스프라인 기어 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 프레싱/기어 호빙/기어 포밍 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 0° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
