| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 제조 방법: | 기계가공 / 기어형 절삭 | 제조업: | 기어 제작 |
|---|---|---|---|
| 형태: | 원통입니다 | 압력각: | 20 도 |
| 치수: | 15 | 생산 시간: | 35 일 |
| 강조하다: | 높은 부하 운반능력 링그본 기어,맞춤형 헤링본 기어,고전력 송전기 헤링본 기어 |
||

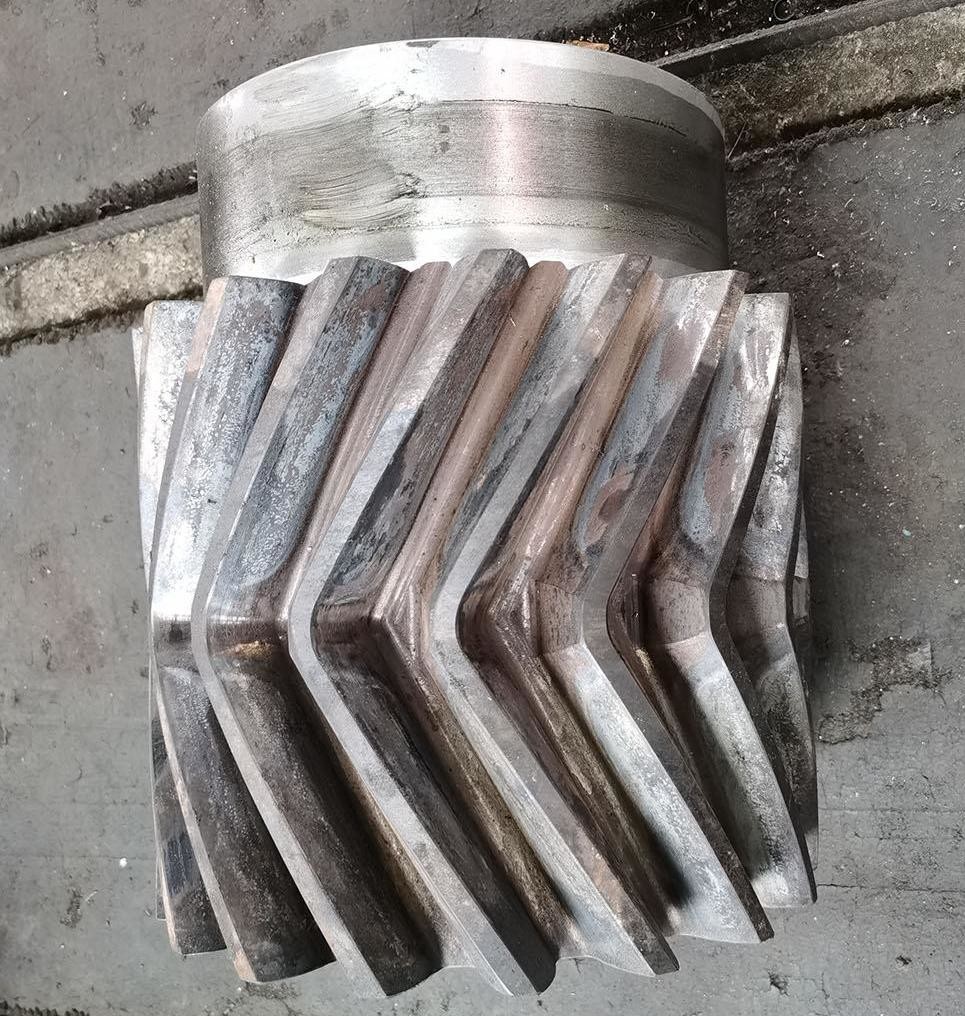

a) 이중 나선형 치아 디자인을 채택하고, 일반적으로 중앙에 회귀 구간 (또는 매듭없는 연속 구조) 을 가지고 있습니다.
b) 치아 표면의 접촉 선은 "V" 모양이며, 매시 프로세스는 축적 추진 없이 부드럽습니다.
3) 링그본 기어 의 장점
a) 축력을 제거합니다. 왼쪽과 오른쪽 나선 기어의 축력이 서로를 취소하여 베어링에 대한 부하를 줄이고 시스템을 더 안정화합니다.
b) 높은 부하 운반 능력: 이중 나선 구조는 부하의 더 균일한 분포를 보장하여 고전력 변속기에 적합합니다.
| 제품 | 헤링본 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
