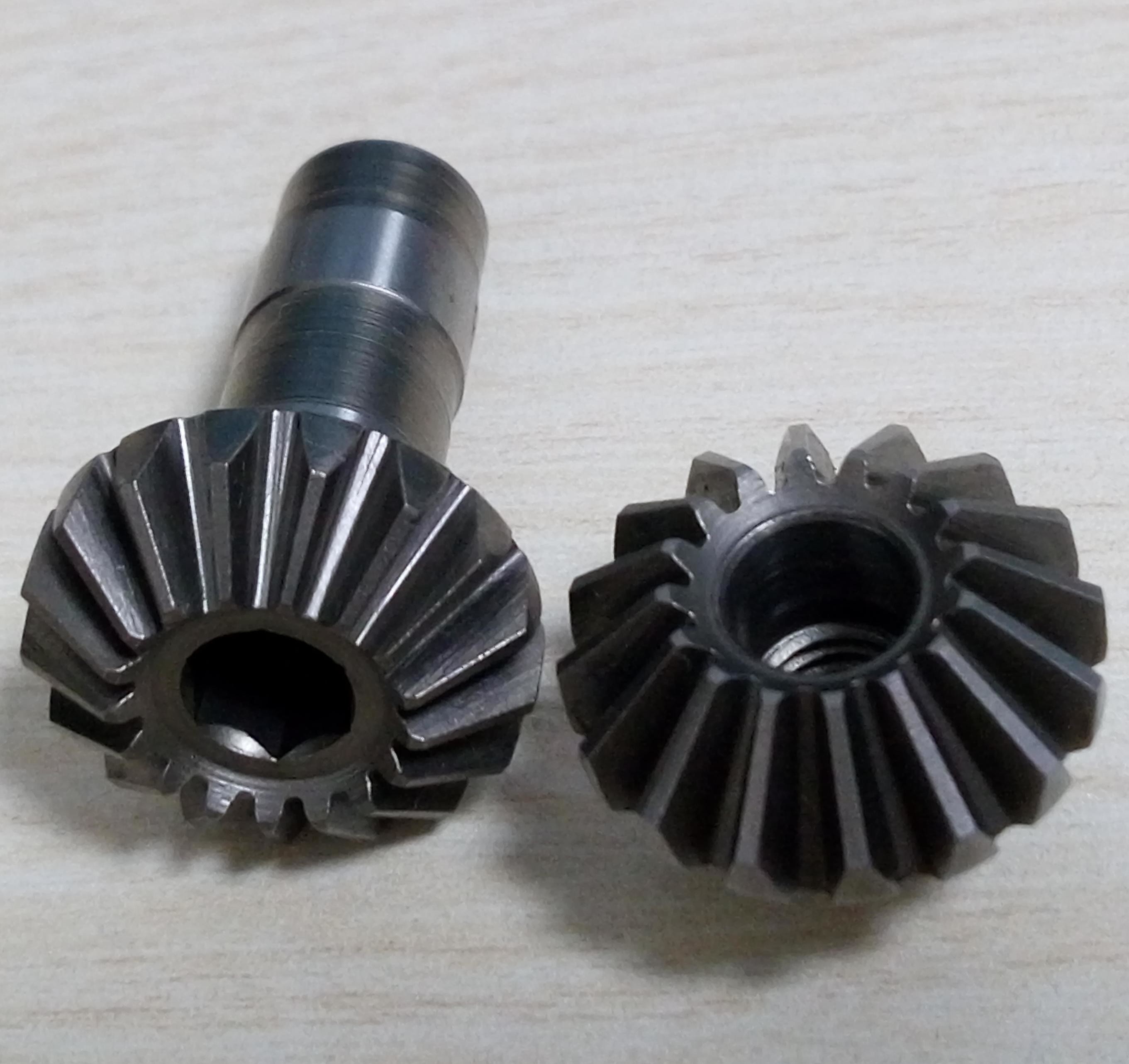

1) 직렬 베블 기어에 대한 설명
직각거리는 직선 치아 프로필을 통해 힘과 움직임을 전달하는 직각거리의 일종이다.
이빨 프로필과 재료에 의해 부하를 지탱하는 능력이 크게 영향을 받는다.
2) 직렬 베블 기어의 특징
a)매시링 도중, 하나의 치아가 접촉하여 상대적으로 작은 베어링 영역을 만듭니다.
b) 전송 과정에서 충돌이 발생하고 소음이 상대적으로 높습니다.
(c) 정확하고 대칭적으로 설치되어야합니다. 그렇지 않으면 불균형한 부하에 취약합니다.
3) 직선 굽기 기어 의 장점
a)축력이 작다: 나선각으로 인해 축적 추진력이 발생하지 않으며 베어링 부하가 가볍습니다.
b) 간편한 유지보수: 구조는 간단하며 결함 진단과 교체도 쉽습니다.
c) 중속 및 저속 송신기에 적합: 저속 및 중속 부하 조건에서 안정적으로 수행합니다.
| 제품 | 직렬 베블 기어 |
| 주문제조 | √ |
| 셰프트 각도 | 90° |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 12 |
| 압력 각 (α) | 20° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 / 탄화화 |
| 표면 경화 | 핑니 58-62 HRC/그어 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
