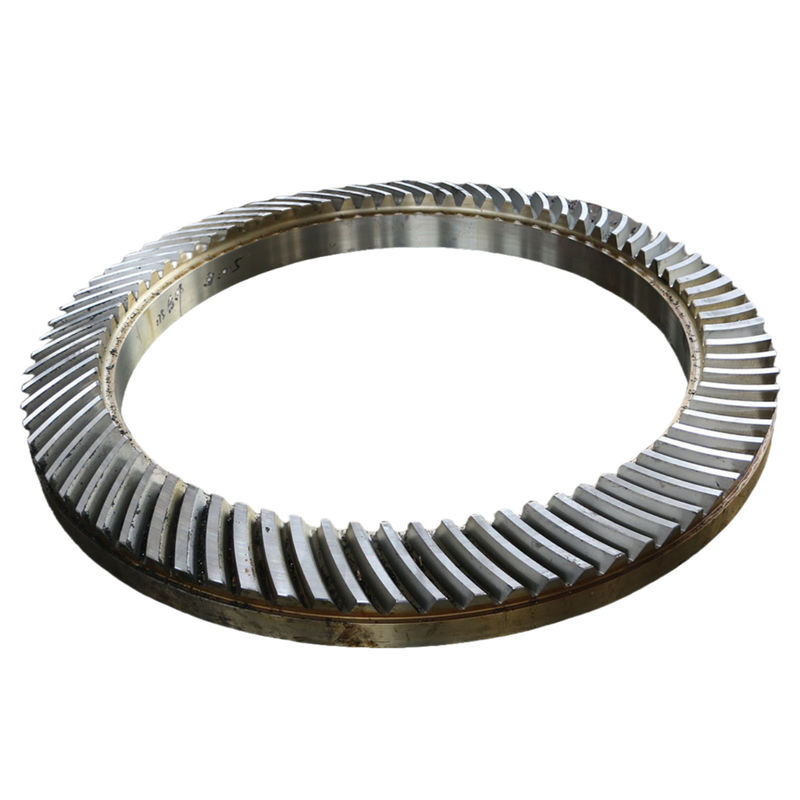

1) 회전용 베블 기어에 대한 설명
기계 변속기 시장의 핵심 제품으로 나선 굽기 기어, 전력 전송을 달성
두 개의 교차 셰프 사이로 나선 치아 표면을 통해
2) 나선 베블 기어의 특징
3) 나선 구부러진 기어 의 장점
| 매개 변수 | 사양 |
|---|---|
| 주문제조 | 사용 가능 |
| 기어 프로파일 타입 | 글리슨 |
| 제조 과정 | 기어 프레싱 & 기어 치아 깎기 |
| 치아 긁는 것 | 포함 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 관습 |
| 납 각 | 관습 |
| 정확도 수준 | ISO 6등급/ AGMA 11급 |
| 열처리 | 탄소화/시멘트 소화 |
| 표면 경화 | 58-62HRC |
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
![]()
![]()
