| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 30일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 강종: | 단조강 | 제조 유형: | 기어 밀링 |
|---|---|---|---|
| 투스 프로파일: | 나선형 | 나사선 각: | 20' |
| 소재: | 강철 | 방법: | 기어 연삭 |
| 강조하다: | 장수명 스파이럴 베벨 기어,긴 수명 스파이럴 베벨 기어,접촉 응력 분포 스파이럴 베벨 기어 |
||

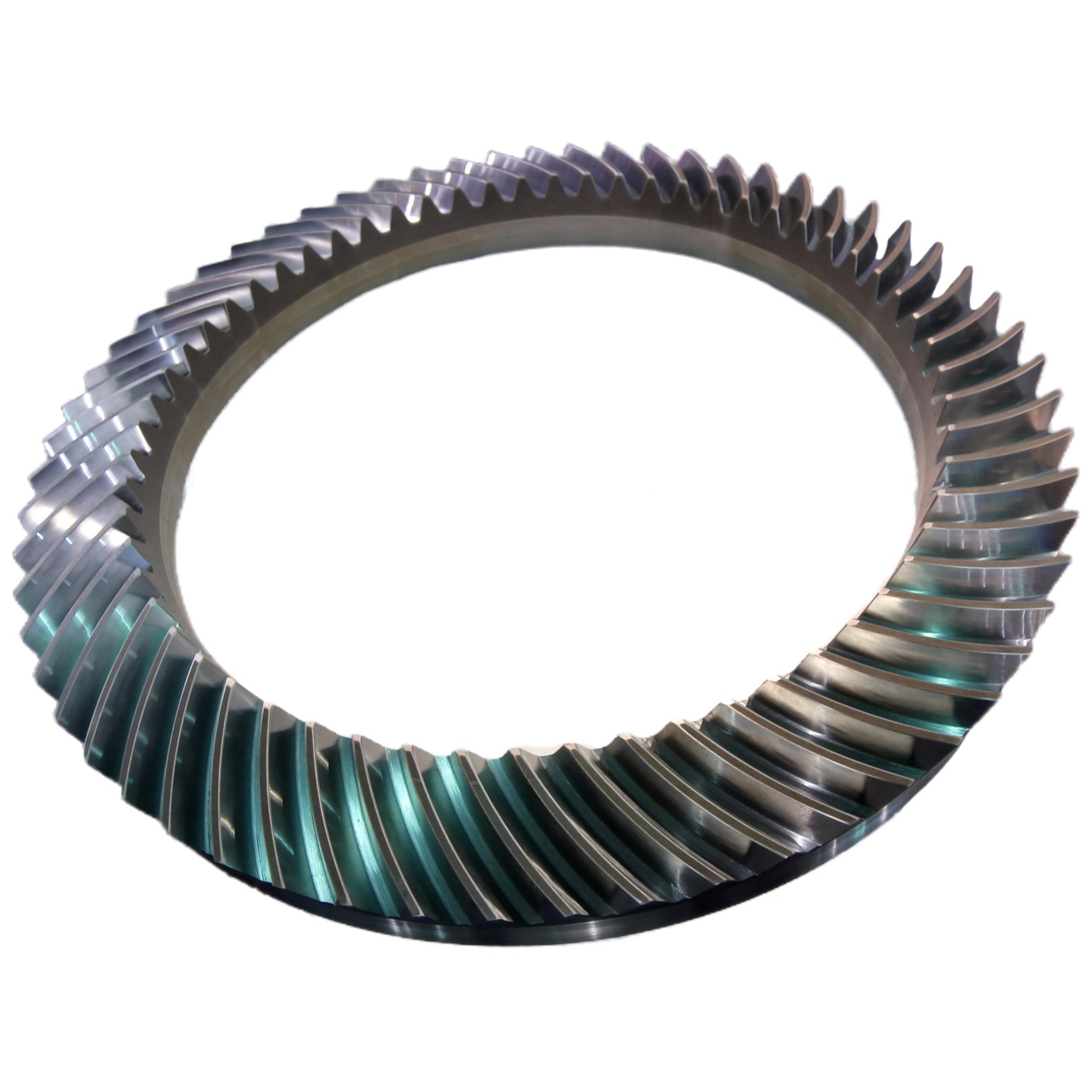

1) 회전용 베블 기어 설명
나선 굽기거리는 나선 곡선 모양의 치아선을 가진 굽기거리는,
교차하는 샤프 사이의 전력 전송에 사용됩니다.
2) 나선 베블 기어의 특징
a) 나선형 치아 디자인은 접촉 비율을 증가시켜 부드러운 전송을 초래합니다.
b) 최적화 된 치아 표면 접촉 스트레스 분포는 사용 수명을 연장합니다.
(c) 그들은 더 높은 회전 속도와 부하 용량을 견딜 수 있습니다.
3) 회전용 베블 기어 작동 원리
나선형 치아 프로필의 점진적인 매시링을 통해 충격과 진동이 감소합니다.
연속적인 전력 전송을 가능하게 합니다.
4) 나선 베블 기어 적용
고밀도의 기계 도구, 산업용 로봇의 공동 드라이브
| 제품 | 스파이럴 베블 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 글리슨 |
| 제조업 | 기어 프릴링 & 기어 치아 깎기 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 관습 |
| 납 각 | 관습 |
| 정확도 수준 | ISO 6등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
도매 가공 절단
열처리 밀링 검사
