| Place of Origin: | CHINA |
|---|---|
| 브랜드 이름: | YIZGEAR |
| Minimum Order Quantity: | 200 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 30 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Pressure Angle: | 20 degrees | Steel Type: | Forging Steel |
|---|---|---|---|
| Accuracy: | ISO 6 | Size: | Customized |
| Manufacturing Process: | Gear Teeth Grinding | Core Hardness: | 220-280 HB |
| 강조하다: | 중량 트럭 스파이럴 베블 기어,항공우주용 나선 벡벨 기어,매우 정확 한 나선 굽기 기어 |
||

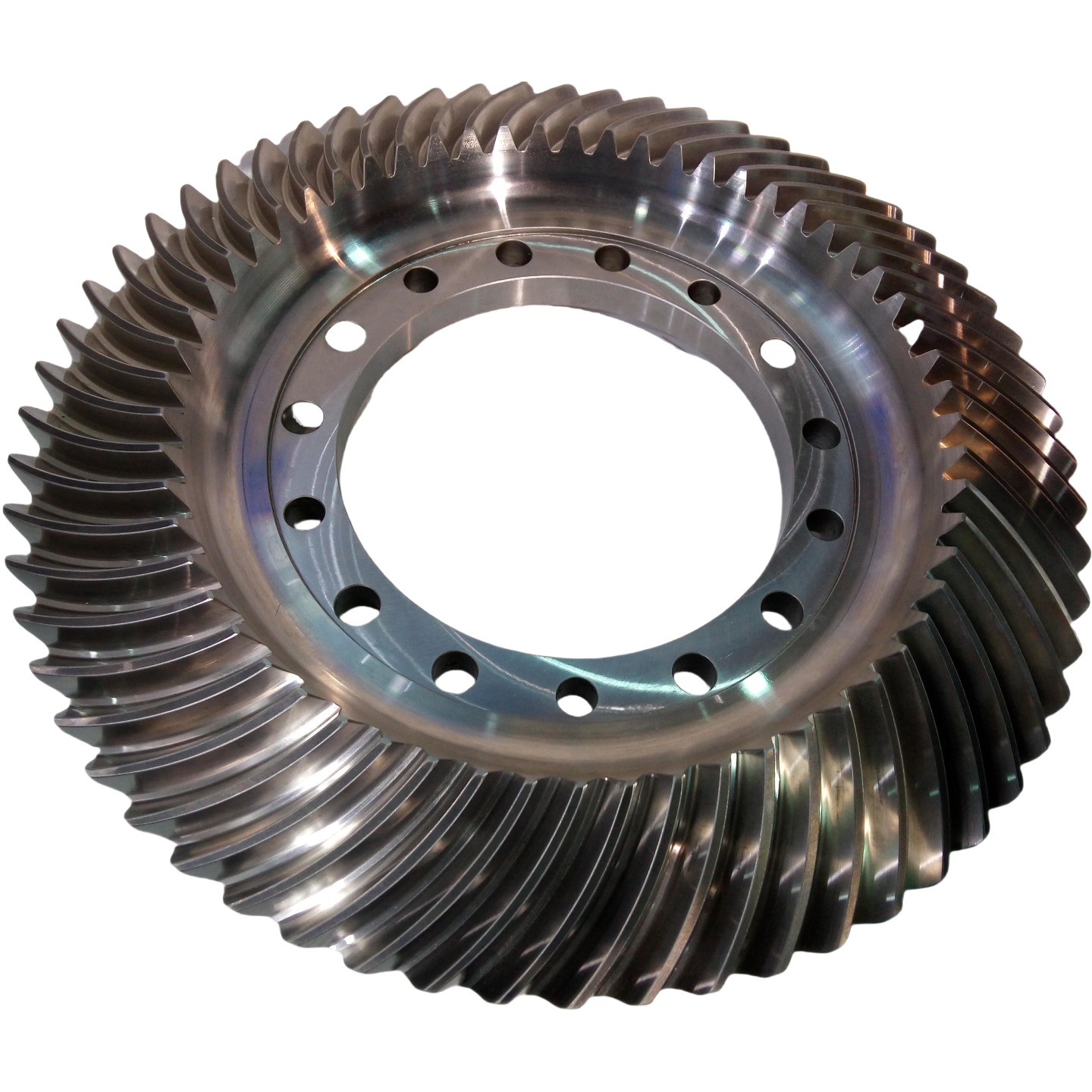

1) 스파이럴 베벨 기어 설명
CNC 기어 밀링 또는 연삭 공정으로 가공된 베벨 기어, 치면은 공간 곡면입니다.
2) 스파이럴 베벨 기어 특징
a) 가공을 위한 특수 장비가 필요하며, 치면 정밀도는 마이크로미터 수준에 도달할 수 있습니다.
b) 설치 오류는 수정 공정을 통해 보상할 수 있습니다.
3) 스파이럴 베벨 기어 작동 원리
치면의 곡률은 맞물림 경로와 일치하여 모서리 접촉 위험을 줄입니다.
4) 스파이럴 베벨 기어 적용
항공 우주 엔진, 대형 트럭의 차동 장치.
| 제품 | 스파이럴 베벨 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | Gleason |
| 제조 | 기어 밀링 & 기어 치형 연삭 |
| 치형 연삭 | √ |
| 모듈 (M) | 맞춤 |
| 치수 (Z) | 맞춤 |
| 압력각 (α) | 맞춤 |
| 리드각 | 맞춤 |
| 정밀도 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
단조 가공 절단
열처리 연삭 검사
