| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS220805005 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $35.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 브랜드: | OEM | 제조 공정: | 기어 연삭 |
|---|---|---|---|
| 티스 폭: | 30mm | 톱니 개수: | 16 |
| 기어 타입: | 스퍼 기어 | 피치: | 19.635mm |
| 강조하다: | 박차 전송 기어축,2.5 모듈 스퍼 기어 손잡이,2.5 모듈 전송 기어축 |
||

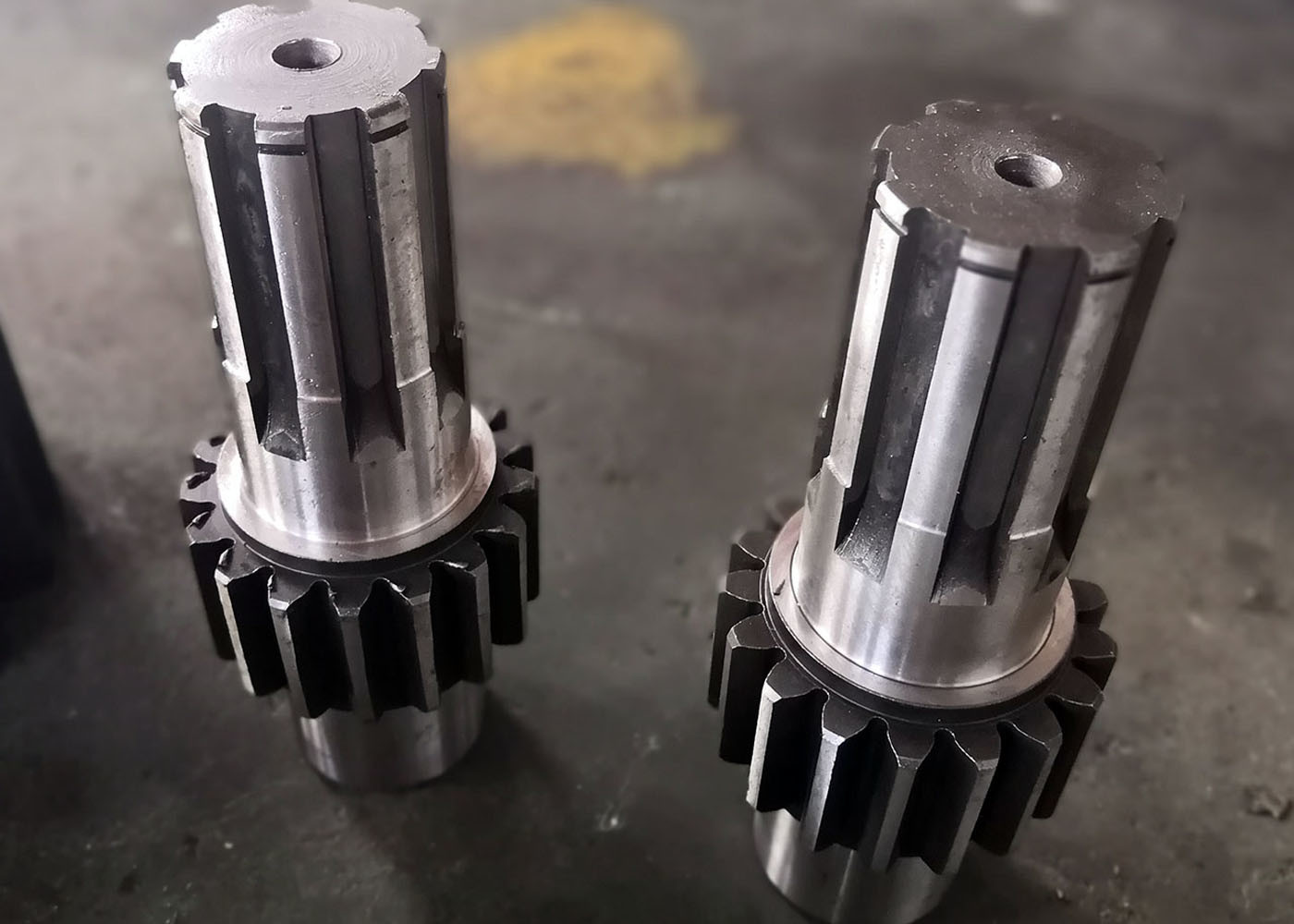

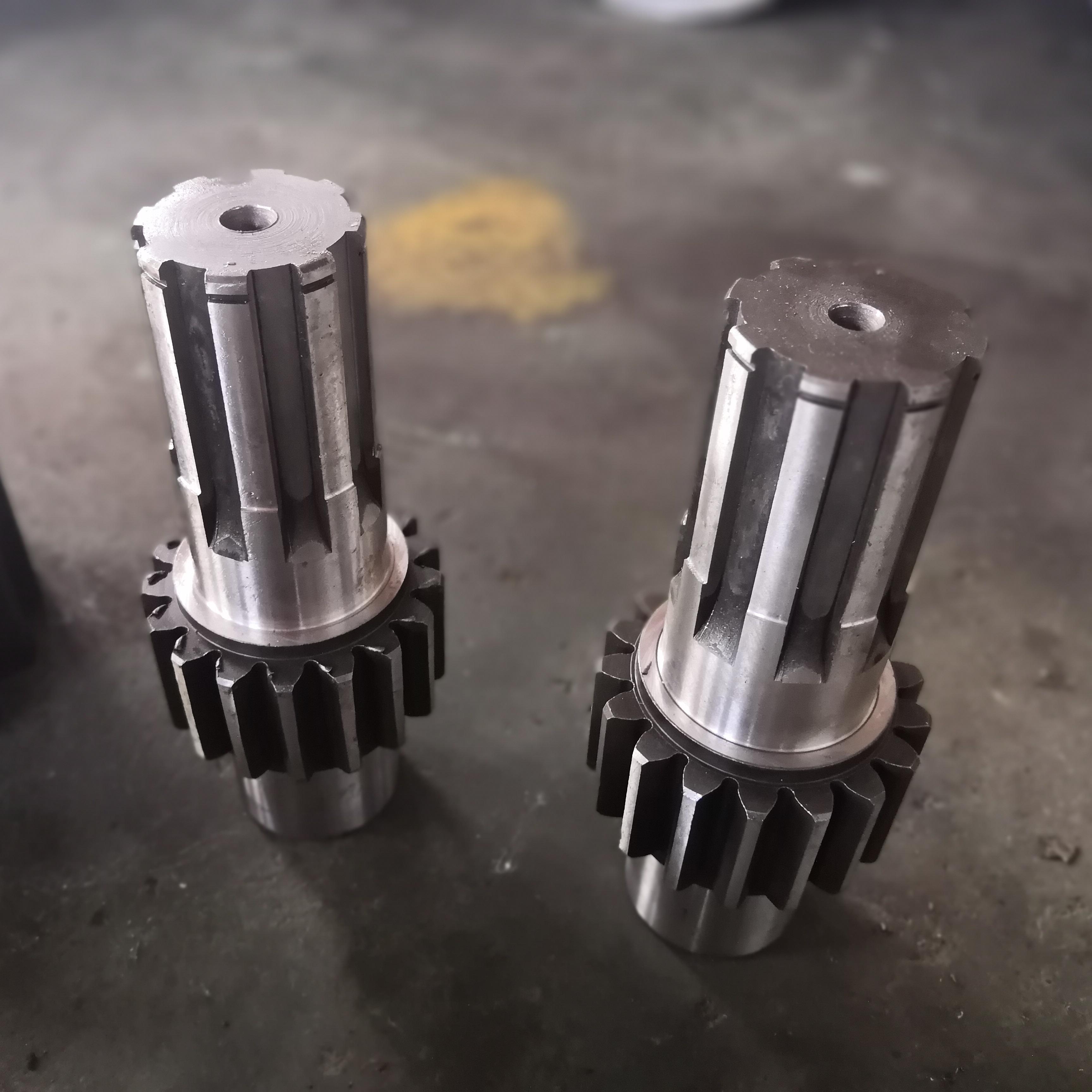

2.5 일반 산업용 모듈 스퍼 기어 샤프트
1) 스퍼 기어 샤프트의 설명
스퍼 기어 샤프트는 스퍼 기어와 함께 샤프트의 전송 부분입니다.
스퍼 기어 (spur gear) 는 원통형 기어이다.
스퍼 기어는 광범위한 응용 프로그램을 가진 가장 일반적으로 사용되는 기어입니다.
2) 스퍼 기어 샤프트의 특징
다른 종류의 변속기보다 제조가 쉬워요
가장 널리 tramssion 시스템 설계에 사용됩니다.
| 제품 | 헬리컬 기어 샤프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 프레싱/기어 호빙/기어 포밍 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 2.5 |
| 치아 수 (Z) | 16 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
