| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | SS220082304 |

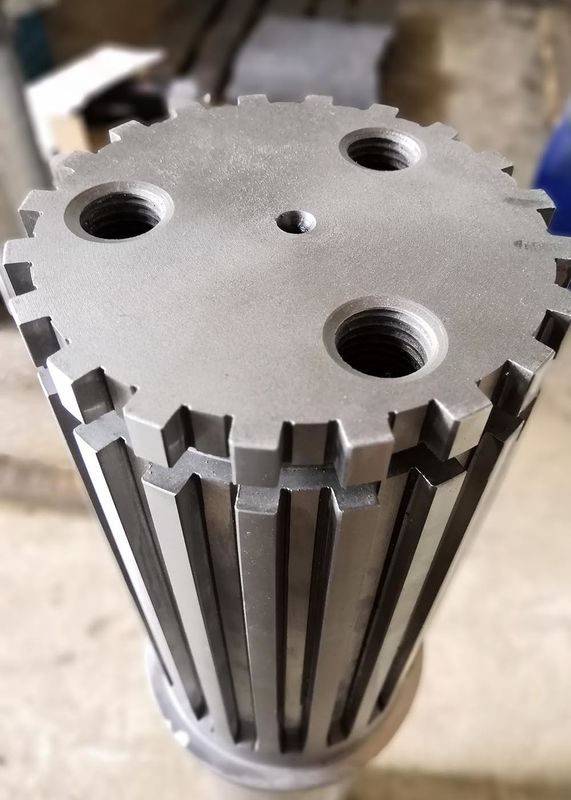

맞춤형 합금 강철 20Cr2Ni4 스프라인 썰기 평행 스프라인 구동 샤프트
20Cr2Ni4 평행 변속기 스프라인 구동 셰프트 가조 철도 변속기 예비 부품
스플린 셰프트 는 모양, 공간, 크기에 따라 다양한 디자인 으로 사용 된다
셰프트와 매트된 부품의 구석과 키.
a) 평행 키 스플라인드 샤프트
평행 키 스플라인드 샤프트 디자인은 실행 프로파일과 함께 사각형 모양의 키와 구도를 특징으로합니다.
이 설계는 부드러운 움직임을 필요로 하는 부하를 운반하는 응용 프로그램에 이상적입니다.
b) 스플린 셰프트를 포함
이 유형의 스핀 셰프트는 톱니 모양의 키와 기둥을 사용하여 셰프트에 대한 스트레스를 감소시킵니다.
인플루트 스플라인은 일반적으로 더 나은 토크와
미끄러지거나 오차할 가능성이 줄어들죠.
| 매개 변수 | 사양 |
|---|---|
| 주문제조 | 사용 가능 |
| 기어 프로파일 타입 | 스플라인 |
| 제조 과정 | 스프라인 밀링 & 스프라인 밀링 |
| 치아 긁는 것 | 포함 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 관습 |
| 납 각 | 관습 |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
