| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS2207001 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $200.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 20Cr2Ni4 | 열처리: | 침탄 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 품질 등급: | ISO 6-7 등급 |
| 프로파일 유형: | 원통형 기어 | 길이: | 520 밀리미터 |
| 강조하다: | 침탄 처리 전송 기어축,기어 하강기를 위한 기어 스플라인 축,침탄 처리 기어 스플라인 축 |
||

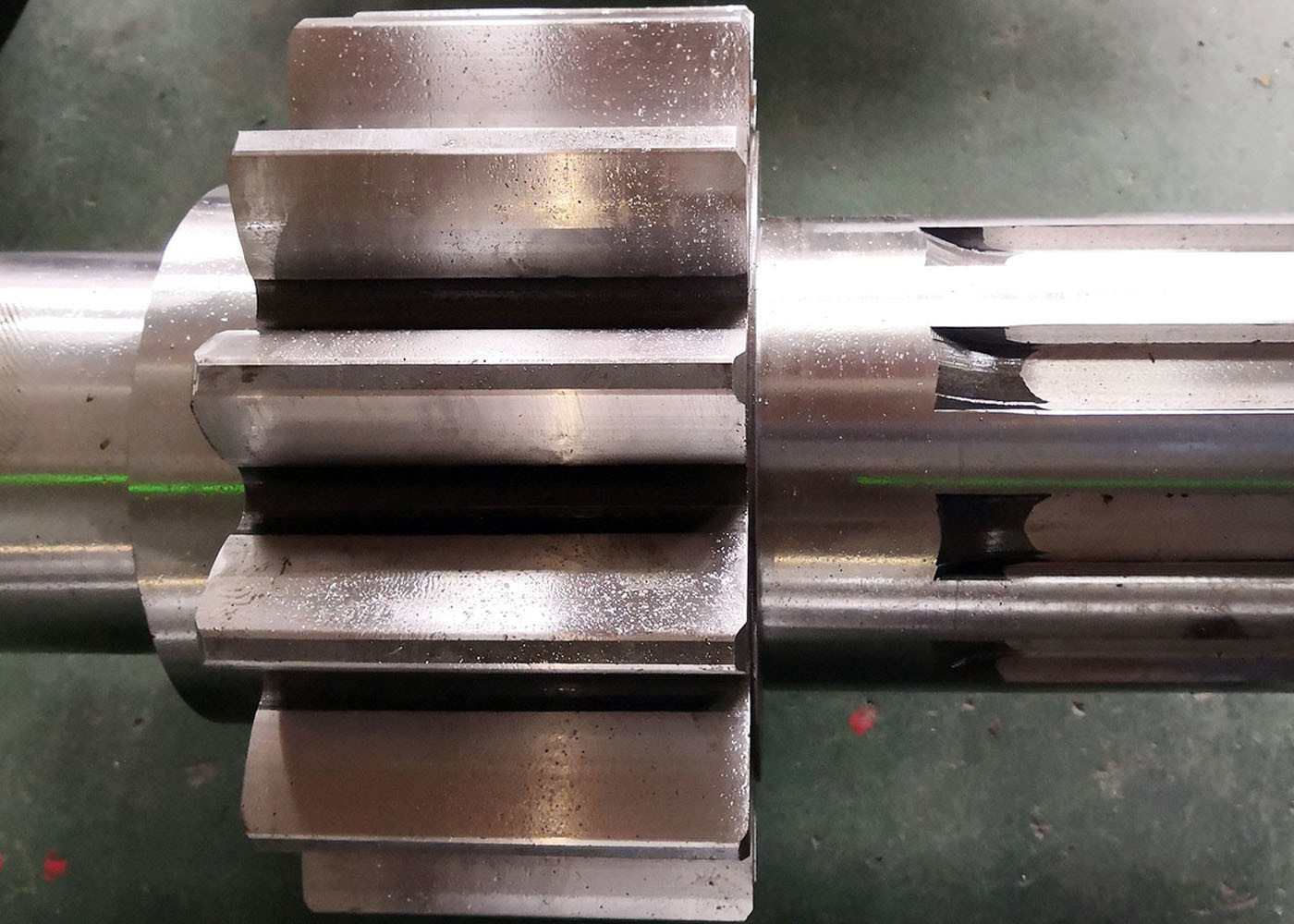

변속기 부품 - 변속기 축 및 변속기 줄기기의 스플라인 축
1) 변속기 부품 설명:
기어와 기어 샤프트는 다양한 유형의 기계에서 전송 부품으로 널리 사용됩니다.
기어 종류:
a) 스퍼 및 헬리컬 기어
(b) 베블 기어
(c) 워크어 및 하이포이드어
2) 스퍼 기어의 특성
이빨은 직선이고 샤프트 축에 평행합니다. 회전하는 두 평행 샤프트 사이에 힘과 움직임을 전달합니다.
특징:
a) 제조가 쉽다.
b) 축력이 없습니다.
(c) 비교적 쉽게 고품질의 품질에 도달 할 수 있습니다.
| 제품 | 스퍼 기어/ 스플라인 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기구치아제조업 | 기어 프레싱/기어 호빙/기어 포밍 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 납 각 | 0° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
