| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | DB22072201 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $1000/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 75 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 100개 부분 / 달 |
| 소재: | 18crnimo7/ 17crnimo6 | 기어 프로파일 유형: | 2중 헬리컬 기어 |
|---|---|---|---|
| 열처리: | 침탄 | 단단함: | 58-62 로크웰C경도 |
| 제조 공정: | 기어 치아 연삭 | 품질 등급: | ISO 6-7 등급 |
| 강조하다: | 17CrNiMo6 2중 헬리컬 기어,변속 기어를 부수는 기어,4 모듈은 나선형 기어를 두배로 합니다 |
||

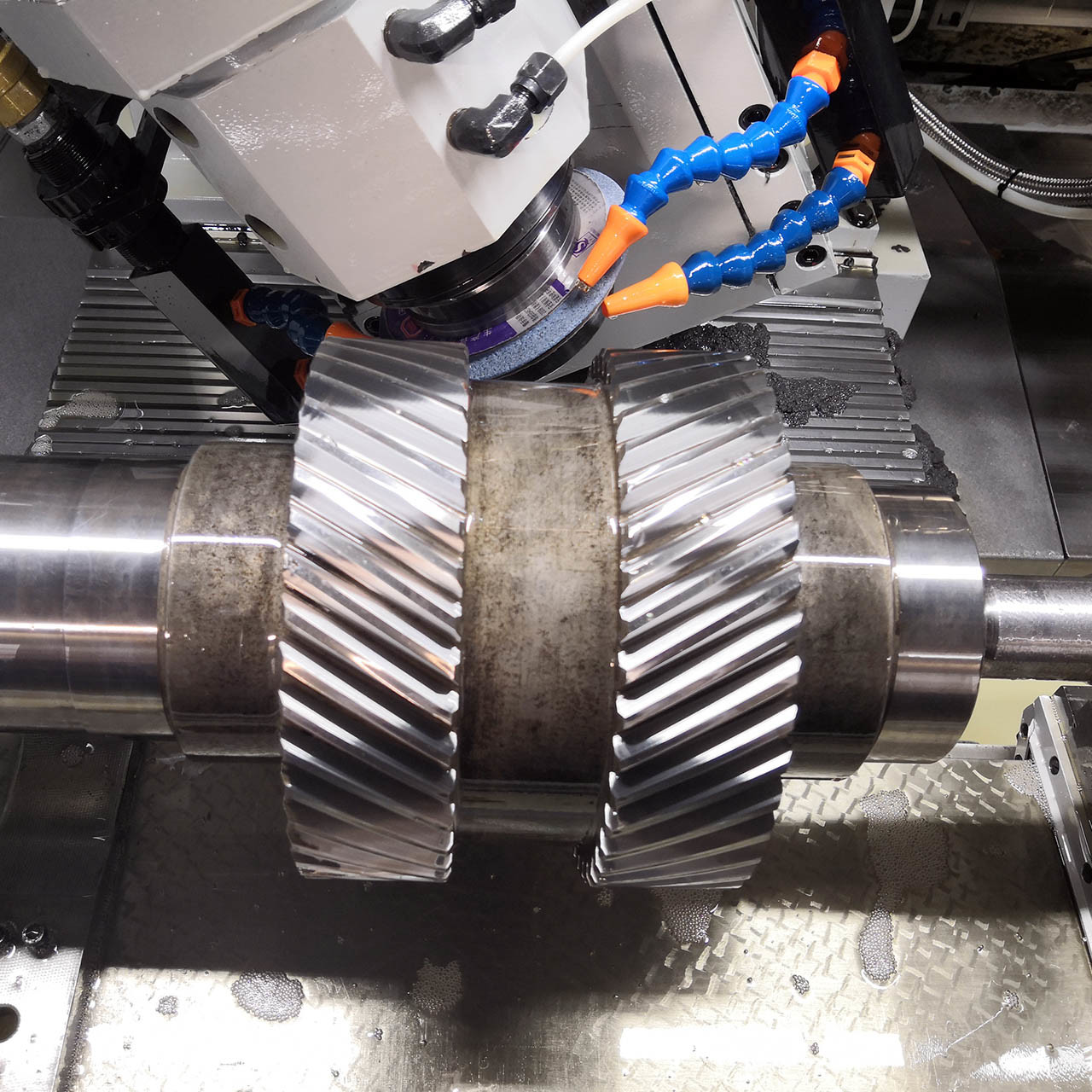

4 모듈 17CrNiMo6 기어 연삭 더블 헬리컬 기어 (기어 박스)
1) 더블 헬리컬 기어 설명
왼쪽 및 오른쪽 헬리컬 톱니가 모두 있는 기어를 더블 헬리컬 기어라고 합니다.
2) 더블 헬리컬 기어 특징
더블 헬리컬 기어는 내재된 추력력을 균형 있게 유지합니다.
3) 더블 헬리컬 기어 열처리
담금질 및 템퍼링 열처리는 더블 헬리컬 기어에 널리 사용됩니다.
기어 프로파일 연삭이 필요한 경우 침탄 열처리도 더블 헬리컬 기어에 고려할 수 있습니다.
| 제품 | 더블 헬리컬 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통 기어 |
| 제조 | 기어 연삭 |
| 치형 연삭 | √ |
| 모듈(M) | 4 |
| 치수(Z) | 43&77 |
| 압력각(α) | 20° |
| 리드각 | 31° |
| 치형 정밀도 등급 | ISO 6-7 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
절단 밀링
열처리 연삭 검사
