| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HB220803001 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | $3000/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 82 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 220개 세트 / 달 |
| 모듈: | 32 | 단단함: | 260-280 HB |
|---|---|---|---|
| 브랜드: | OEM | 팁 직경: | 4500 |
| 너비: | 120mm | 소재: | 40CrNiMoA |
| 강조하다: | 40CrNiMo 스틸 헤링본 기어,V 형 더블 헬리컬 기어,32 모듈 헤링본 기어 |
||
1) 헤링 본 장비의 특징
a) 중용용용용용용용용용용
b) 링골 기어에서 고유 한 추진력을 균형 잡습니다.
(c) 제조가 어렵고, 간단한 기어 롤링 기계로 절단할 수 없습니다.
2) 헤링본 어드 설명

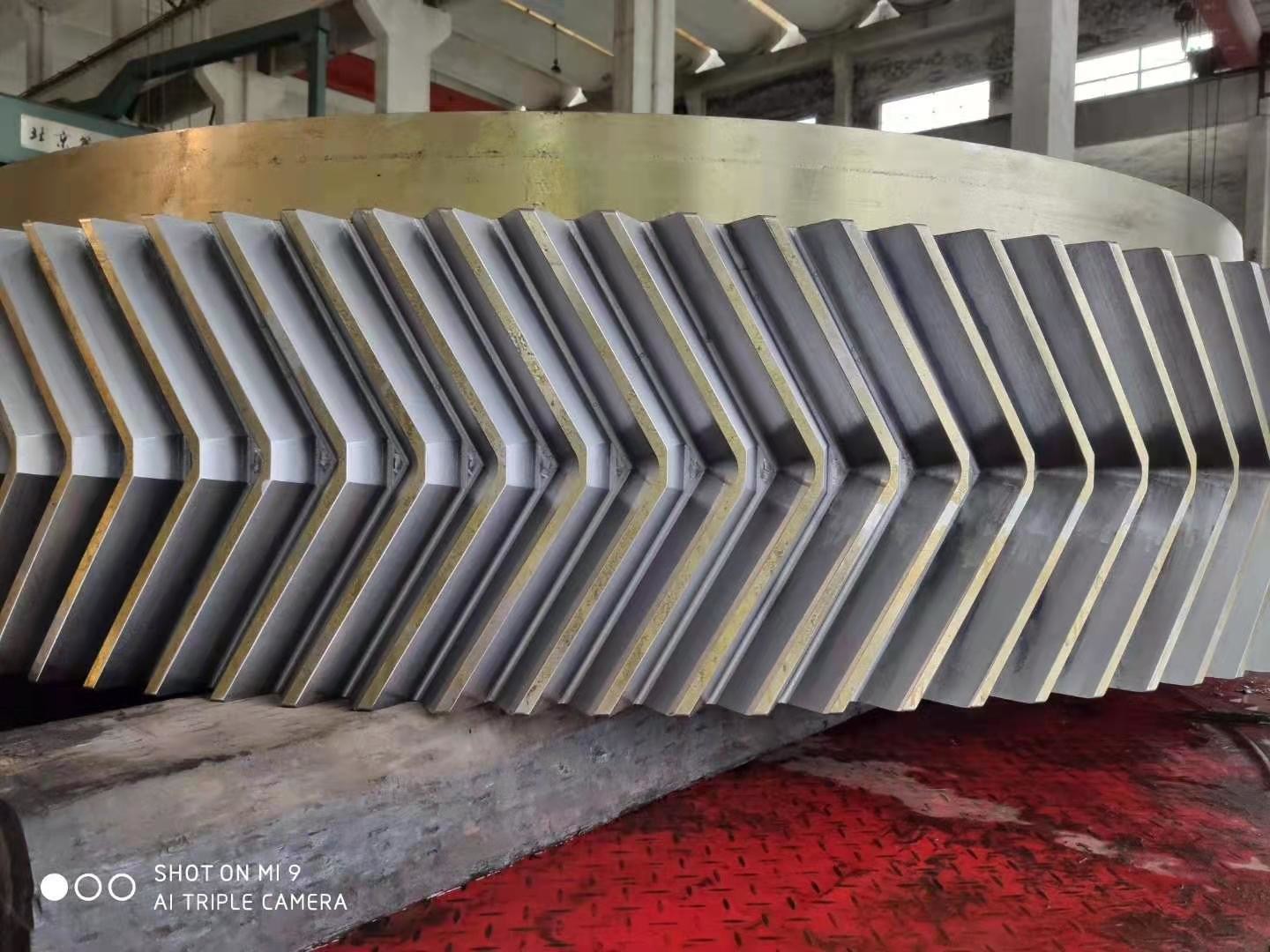

이 큰 크기의 힐링골 기어는 40CrNiMoA 가조 강철으로 만들어졌습니다.
소재 소화 및 완화 열처리
가공 작업 - 턴링
톱니 톱니 톱니 가공
| 제품 | 헤링본 기어 세트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 32 |
| 치아 수 (Z) | 102 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 25° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 |
| 표면 경화 | 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
