| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | DB220804006 |

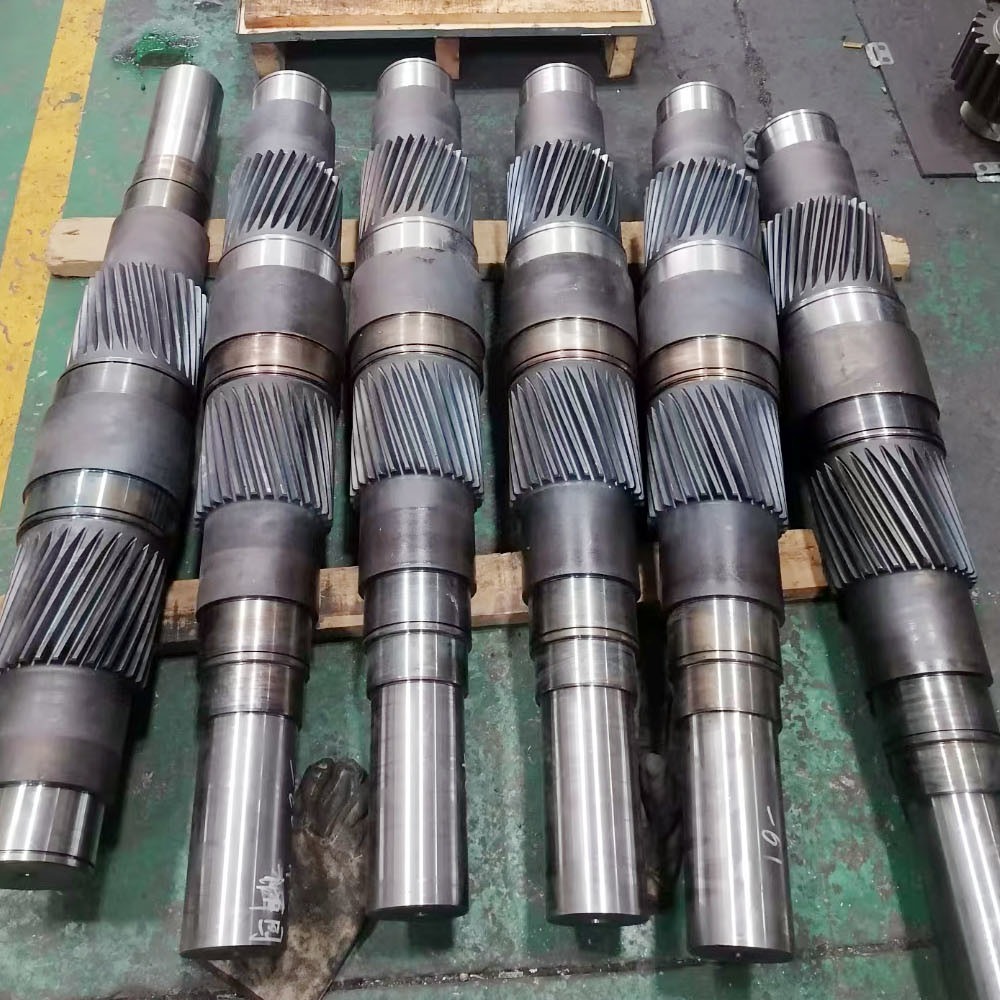

AISI 8620 슬러지 펌프용 스틸 이중 나선 기어 샤프트
1) 이중 나선 기구 사용
이중 나선 기어 크레인 같은 높은 전력 전송 요구에 적합합니다.
해상 드라이브나 터빈.
2) 이중 나선 기기의 특징
a) 두 개의 나선 기어 는 정확하게 정렬되어야 합니다 그렇지 않으면 추진 힘은 제대로 균형을 이루지 않을 것입니다.
그 결과는 불리한 진동입니다.
b) 이중 나선 기어 는 단일 헬셜 기어 에 비해 더 높은 효율을 제공할 수 있다.
| 제품 | 이중 나선 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 밀링 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 주문제조 |
| 치아 수 (Z) | 26 |
| 압력 각 (α) | 20° |
| 납 각 | 25° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 260~300HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
절단 밀링
열처리 밀링 검사
