| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GS220805004 |
3 모듈 20CrNiMo 강철 피니언 헬리컬 기어 감속기 샤프트
1) 스퍼 기어 샤프트의 특징
스퍼 기어는 축 방향 힘이 없습니다.
제조가 더 쉽습니다.
2) 헬리컬 기어 샤프트의 응용
전송 부품으로 널리 사용됩니다.
| 제품 | 좌향 헬리컬 기어 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통형 기어 |

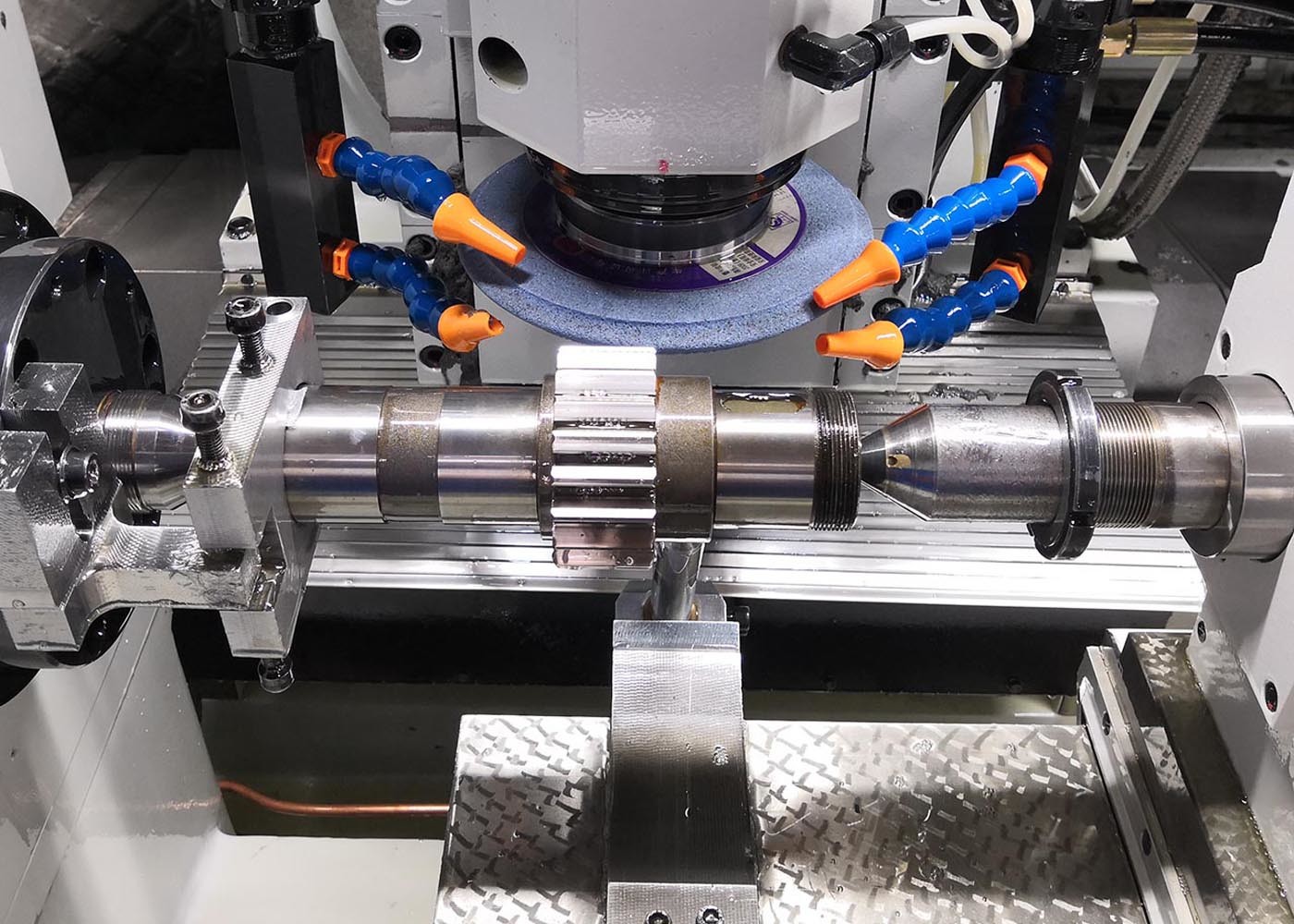

| 기어이빨제조 | 기어 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈(M) | 3 |
| 이빨 수(Z) | 12 |
| 압력각(α) | 20° |
| 리드각 | 0° |
| 정밀도 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
