| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220080601 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $300.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 20xhm | 열처리: | 침탄 |
|---|---|---|---|
| 스플라인형: | 평행 스플라인 | 스플라인 너비: | 10 밀리미터 |
| 팁 직경: | 150 밀리미터 | 최소 직경: | 137 밀리미터 |
| 강조하다: | 20Cr2Ni4 직선 스플라인 샤프트,직선 스플라인 기어축을 탄소 처리하기,스플라인 기어 손잡이 20Cr2Ni4 |
||

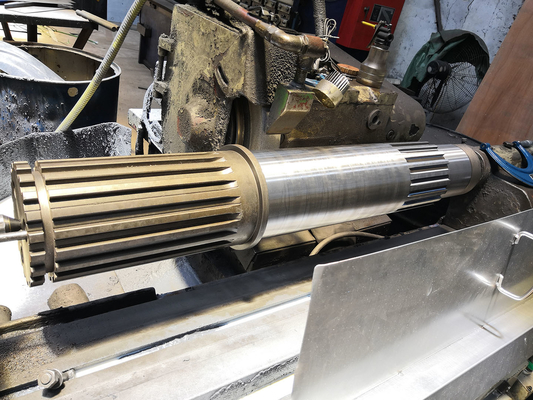

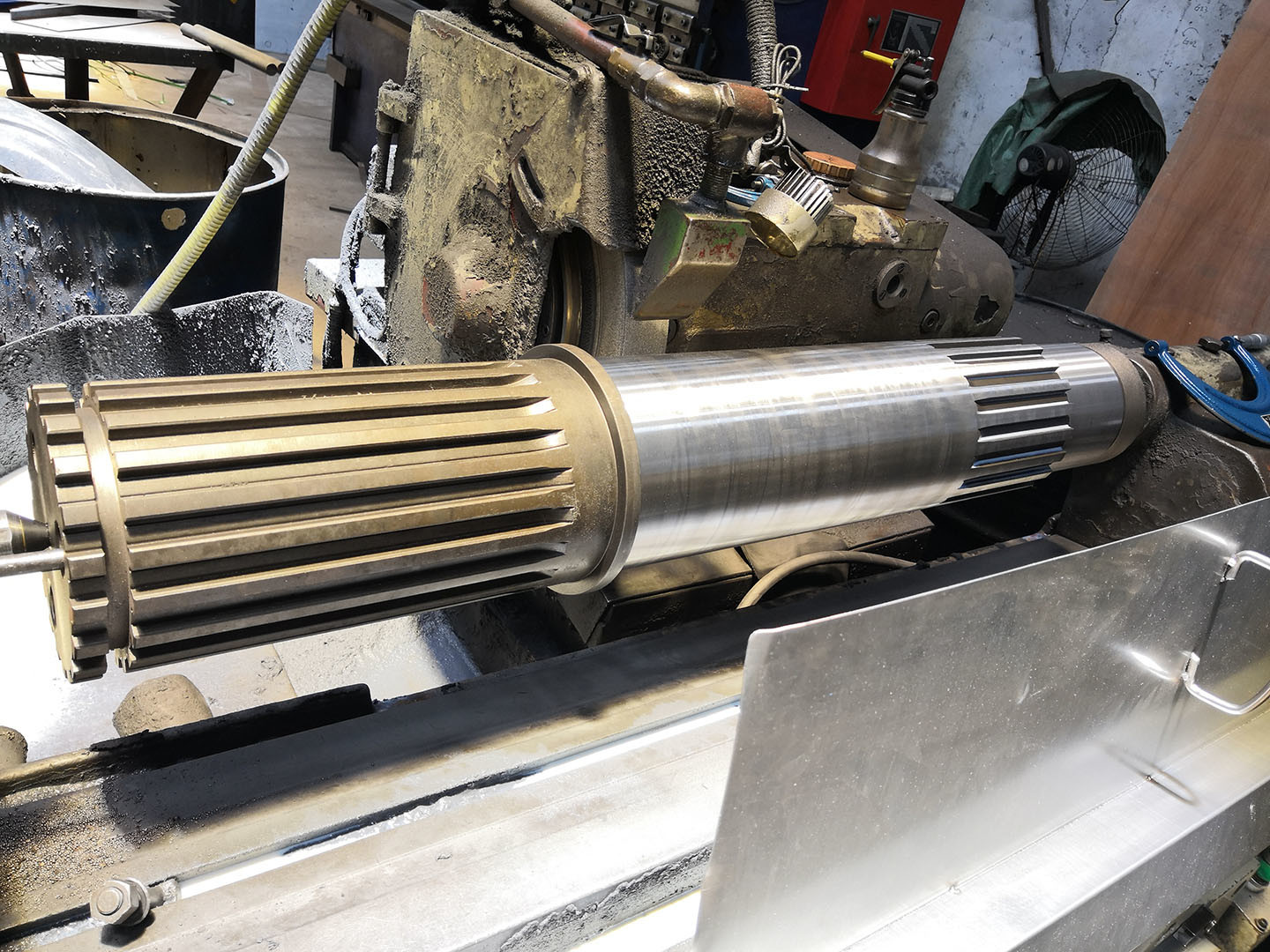

맞춤형 20XHM 20Cr2Ni4 스틸 병렬 스프라인 샤프트 입력 샤프트
1) 스플라인 샤프트의 설명
스플린은 드라이브 샤프트에 절단된 치아에 있는 기둥으로, 짝짓기 조각에 있는 굴곡으로 얽혀 있고, 토크를 전달합니다.
각도 대응을 유지하고 많은 기계 변속기에 사용할 수 있습니다.
2) 스플라인 샤프트의 응용
다양한 산업에 사용되는 스플라인 샤프트.
일반적으로 사용 된 것은 상업용 차량 및 지구 이동 차량에 대한 무거운 작업 스티어링 장치입니다.
또한 상업용 린치, 전력 브레이크, 고전 차량 및 많은 다른 산업에 널리 사용됩니다.
부적절한 구동 시스템을 필요로 합니다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
