| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | DB22082201 |
DIN 17CrNiMo6 강철 22 모듈 이중 헬리컬 기어 (강철 공장용)
1) 이중 헬리컬 기어의 적용
이중 헬리컬 기어는 크레인과 같은 고출력 전송 요구 사항에 적합합니다.
해양 추진기 또는 터빈.
2) 이중 헬리컬 기어의 특징
a) 두 개의 헬리컬 기어는 정밀하게 정렬되어야 합니다. 그렇지 않으면 추력력이 제대로 균형을 이루지 못하고
결과는 바람직하지 않은 진동이 될 것입니다.
b) 이중 헬리컬 기어는 단일 헬리컬 기어에 비해 더 높은 효율을 제공할 수 있습니다.
| 제품 | 이중 헬리컬 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통형 기어 |
| 제조 | 기어 밀링 |
| 치아 연삭 | √ |
| 모듈(M) | 맞춤 제작 |
| 치아 수(Z) | 22 |
| 압력각(α) | 20° |
| 리드각 | 20° |
| 치아 정확도 등급 | ISO 8-9 등급 |
| 열처리 | 담금질 및 템퍼링 |
| 표면 경도 | 260-300HB |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |

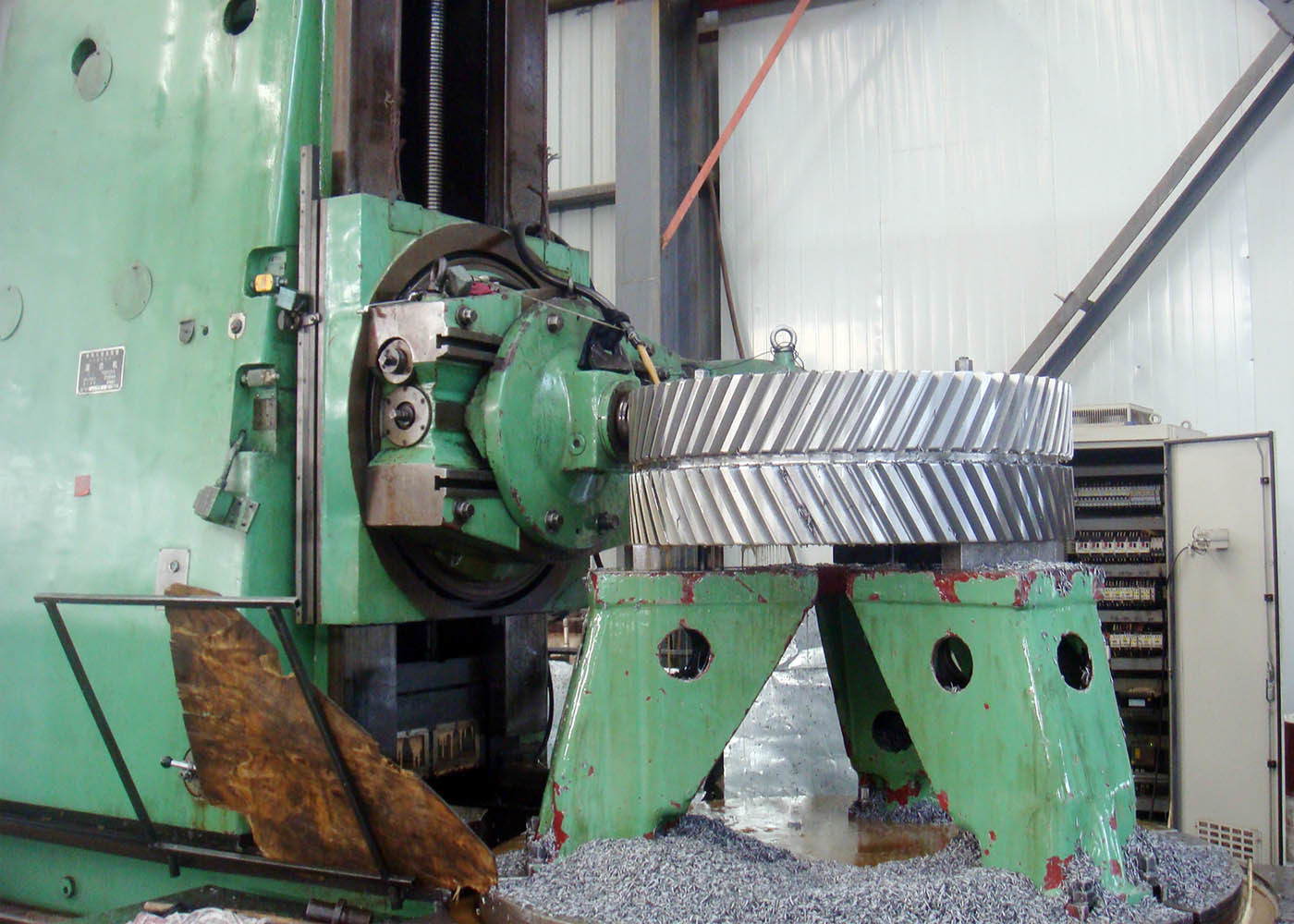

절단 밀링
열처리 연삭 검사
