| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | DB22082204 |

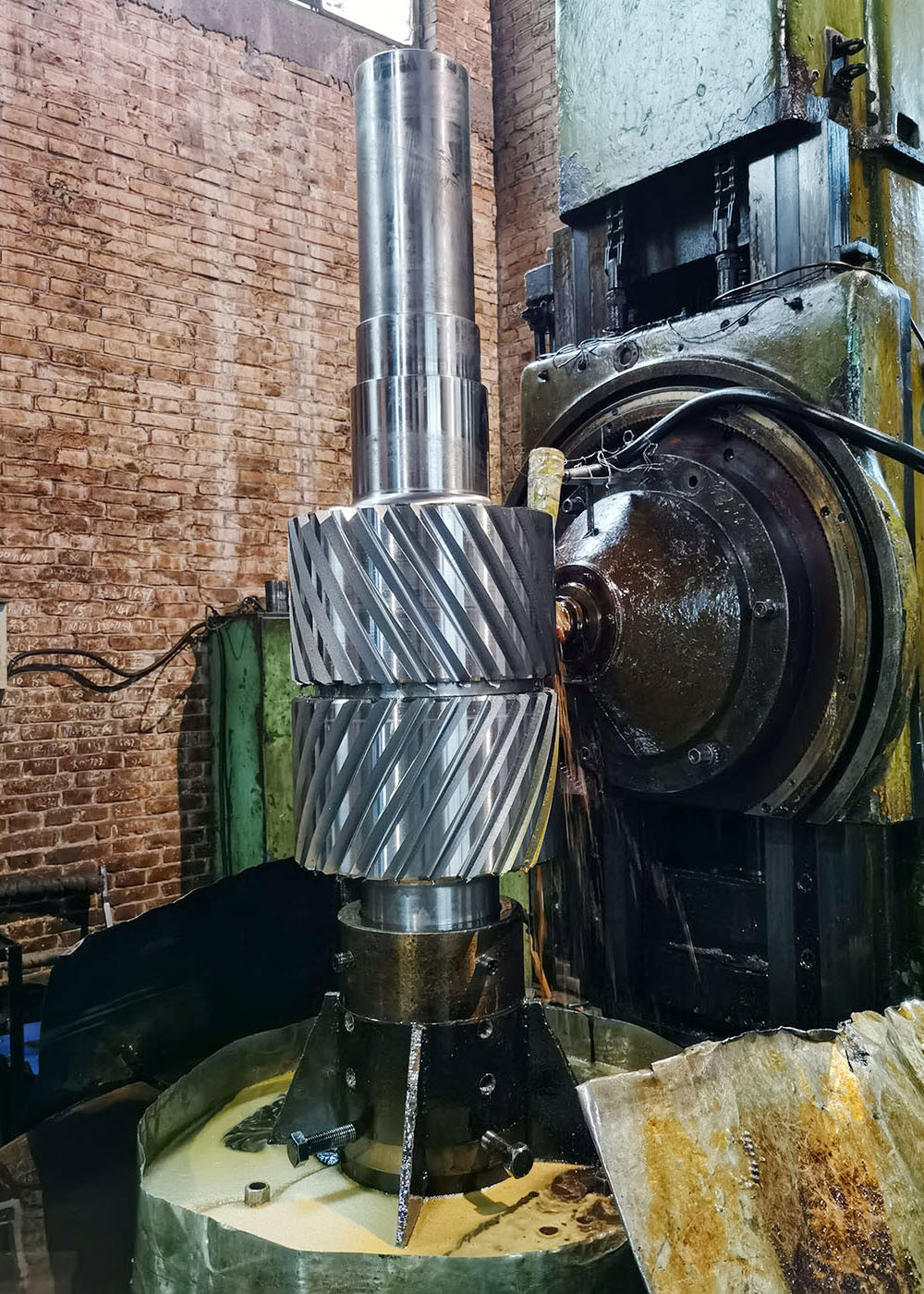

SAE 4340 강 DP 1.5 24T 이중 헬릭스 기어 샤프트 (고하중 적용)
1) 이중 헬릭스 기어의 특징
a) 이중 헬릭스 기어는 웜 기어와 유사하지만 톱니가 기어의 반대쪽에 있어 1:2의 감속비를 제공합니다.
b) 이중 헬릭스 기어는 매우 높은 하중 용량을 가지며 고하중 적용에 적합합니다.
c) 톱니 수가 많아 열 발생을 줄여 수명이 깁니다.
d) 표준 웜 기어에 비해 증가된 감속비를 제공합니다.
e) 헬릭스 기어는 평행 및 비평행 샤프트 모두에 사용할 수 있습니다.
f) 톱니 프로파일이 웜 기어보다 효율적입니다.
g) 이중 헬릭스 기어는 웜 기어에 비해 부품 수가 적습니다.
h) 소음이 적습니다.
| 제품 | 이중 헬릭스 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통형 기어 |
| 제조 | 기어 밀링 |
| 치형 연삭 | √ |
| DP | 1.5 |
| 톱니 수 (Z) | 24 |
| 압력각 (α) | 20° |
| 리드각 | 5° |
| 치형 정밀도 등급 | ISO 9 등급 |
| 열처리 | 담금질 및 템퍼링 |
| 표면 경도 | 260-300HB |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
