| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220082302 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 제조업: | 갈려 키를 다세요 | 단단함: | 58-62 로크웰C경도 |
|---|---|---|---|
| 경직성: | 라 0.8~1.6 | 너비: | 10 |
| 주요 지름: | 150 밀리미터 | 최소 직경: | 126 밀리미터 |
| 강조하다: | 평행 키 스플라인 샤프트,스플라인 기어 샤프트 20X2H4A,평행 키 스플라인 기어 샤프트 |
||

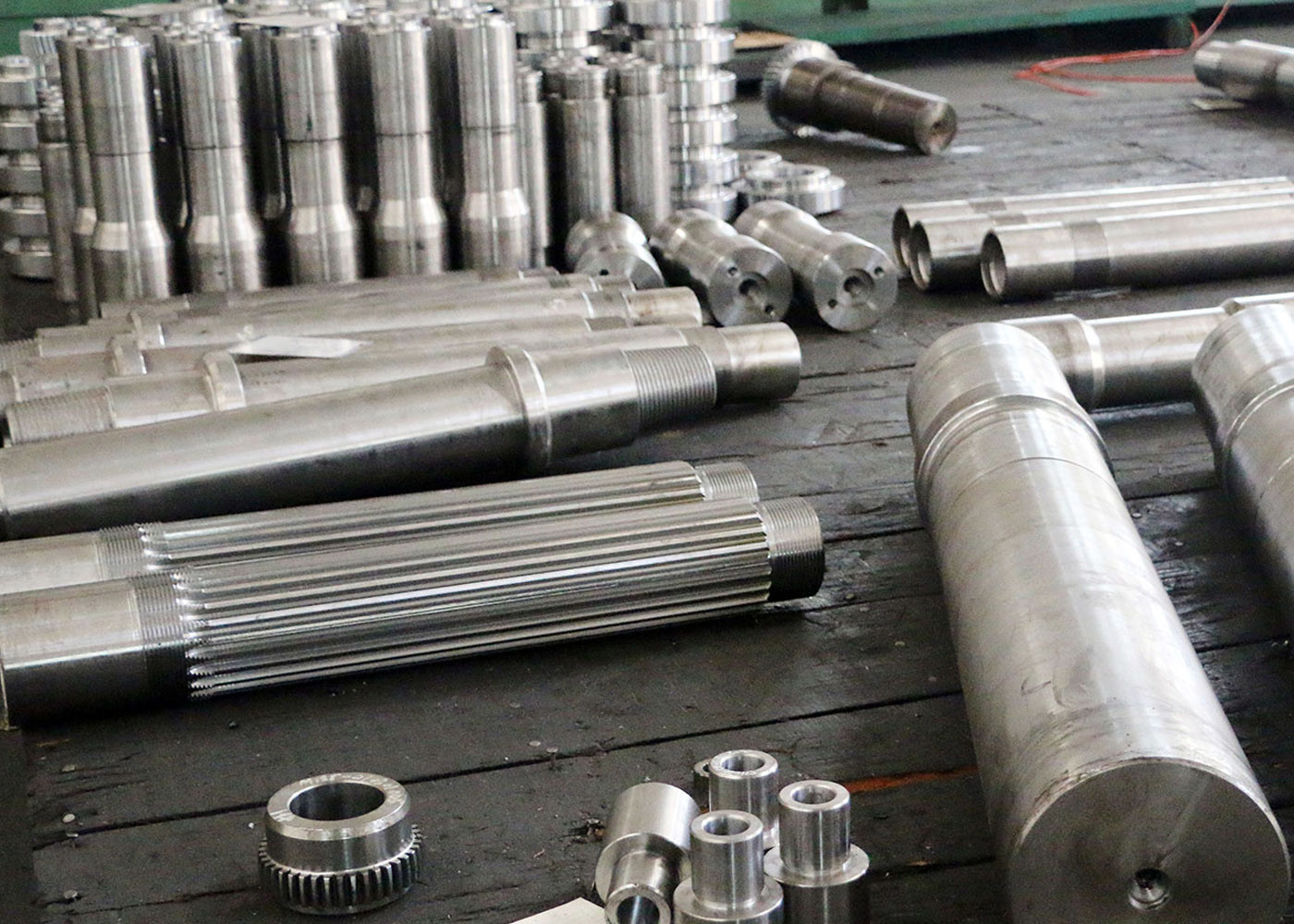

주문 제작 20X2H4A 스틸 스플라인 썰기 평행 키 스플라인 샤프트
1) 스플린 샤프트의 응용
스플린 샤프트는 제조 및 산업 시설에서
대중 교통, 자동차, 항공기 장비. 스핀 셰프트는 전송할 수 있습니다.
고속 애플리케이션 및 무거운 부하를 운반하는 장비에 대한 토크.
자동차 드라이브 트레인, 그들은 회전 움직임을 선형 운동으로 변환합니다.
스핀 셰프트 는 초고속 회전 을 견딜 수 있도록 만들어져 있으며, 예외적 인 제어 및 균일 한 부하 를 갖는다
전체 스플라인 굴곡에 걸쳐 분포. 더 균등하게 분포 된 힘은 더 신뢰할 수있는 부하를 허용합니다.
변속기와 더 높은 속도는 재앙적인 부품 오차의 위험이 없습니다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
