| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GS22082501 |

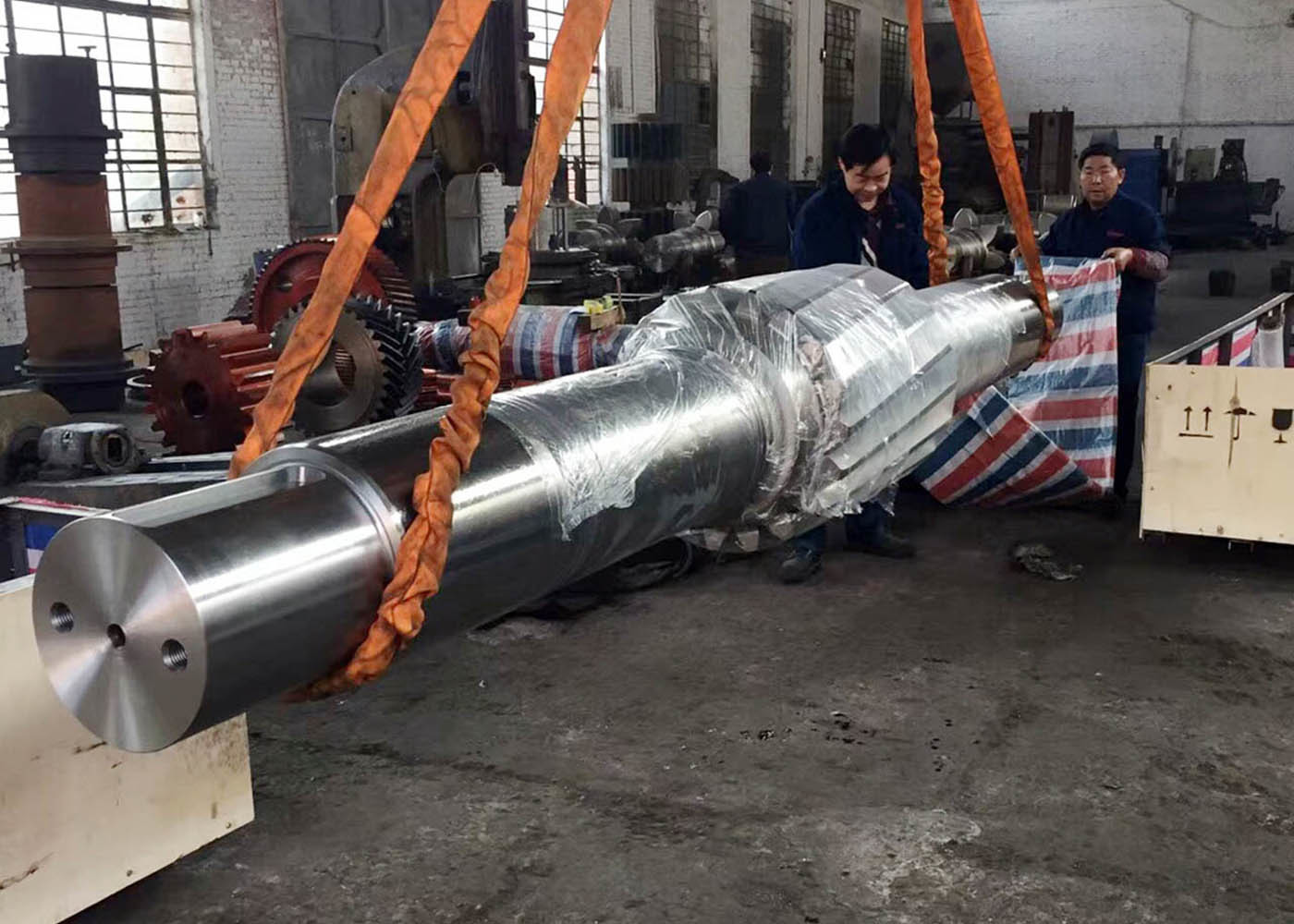

변속기 예비 부품 - 14 모듈 좌측 헬리컬 기어 샤프트 메인 드라이브 샤프트
헬릭스 톱니(나선형 톱니)를 가진 스퍼 기어를 헬리컬 기어라고 합니다. 헬리컬 기어는 힘을 전달할 수 있습니다.
평행 샤프트와 비평행 샤프트 사이에서. 자동차, 산업 기계 등 다양한 산업 분야에서 널리 사용됩니다.
헬리컬 기어는 스퍼 기어보다 더 많은 부하를 견딜 수 있으며 더 조용하게 작동합니다.
스퍼 기어는 맞물릴 때 기어 톱니 사이의 갑작스러운 접촉으로 인해 소음이 발생하지만, 헬리컬
기어는 톱니의 한쪽 가장자리에서 다른 쪽 가장자리까지 부드럽게 접촉합니다. 이는 부드럽고 소음이 없는
스퍼 기어보다 높은 효율로 작동합니다.
| 매개변수 | 사양 |
|---|---|
| 맞춤 제작 | 가능 |
| 기어 프로파일 유형 | Gleason |
| 제조 공정 | 기어 연삭 |
| 치아 연삭 | 포함 |
| 모듈(M) | 14 |
| 치아 수(Z) | 22 |
| 압력각(α) | 20° |
| 리드각 | 22° |
| 정밀도 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
