| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS22082507 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | AISI 8620 | 기준 치수: | 10 |
|---|---|---|---|
| 나사각: | 12° | 제조업: | 기어 후 잉 |
| 길이: | 2350 | 압력각: | 20' |
| 강조하다: | SAE 4340 강철 나선형 피니언 샤프트,SAE 4340 강철 구동기어 샤프트,10 모듈 나선형 피니언 샤프트 |
||

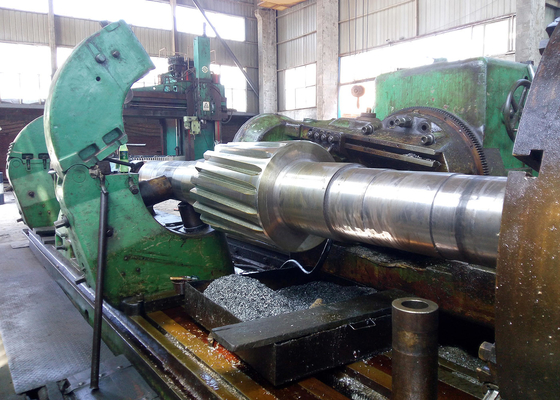

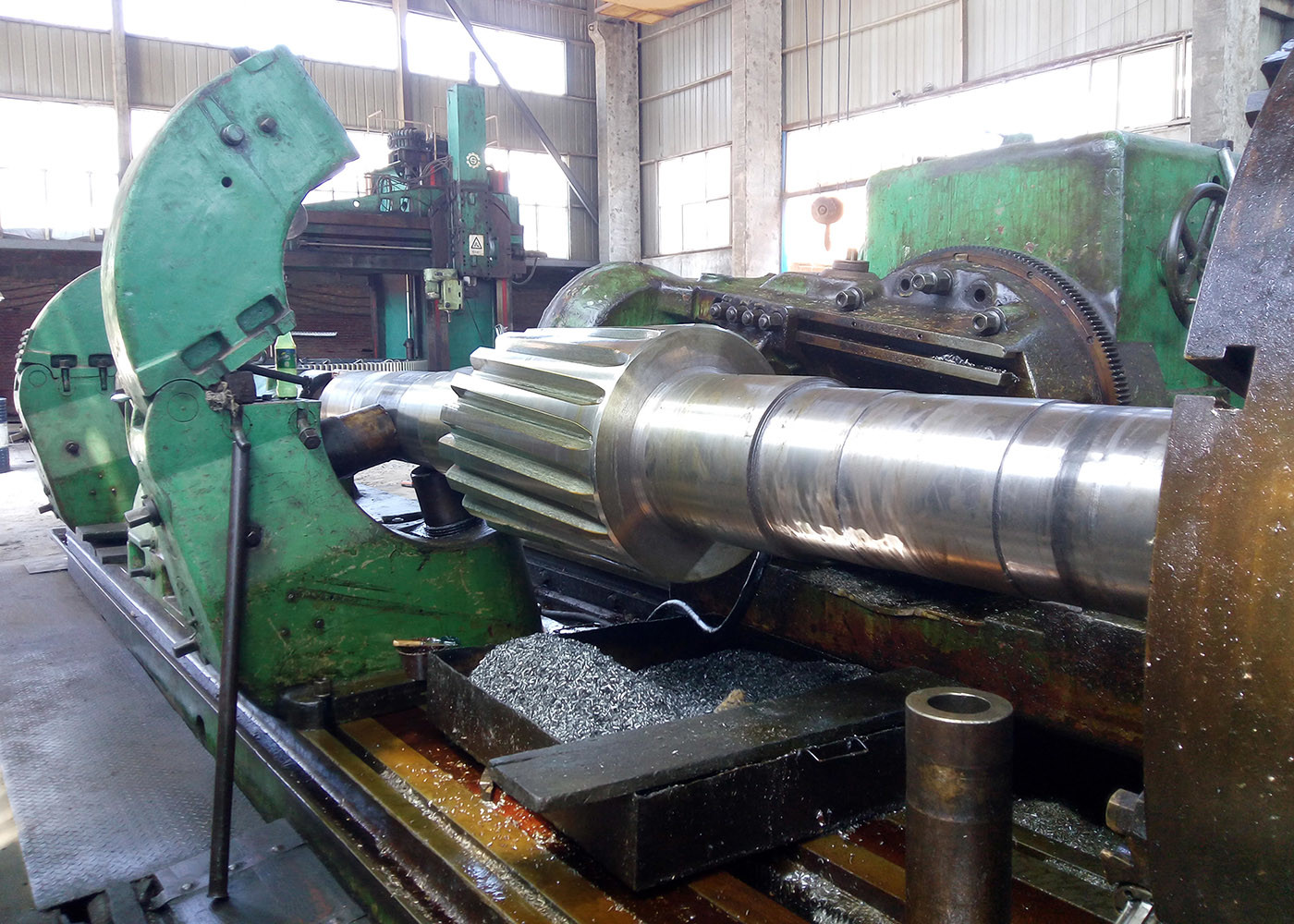

10 모듈 SAE 4340 강철 헬리컬 기어 샤프트 (중부하 작업용 구동 시스템)
1) 헬리컬 기어의 특징
헬리컬 기어의 이빨은 (기어 축에 대해) 각도로 설정되어 나선형 모양을 갖습니다.
이를 통해 이빨이 점 접촉으로 시작하여 맞물림이 진행됨에 따라 선 접촉으로 발전하면서 점차적으로 맞물릴 수 있습니다. 헬리컬 기어가 스퍼 기어보다 눈에 띄는 장점 중 하나는 소음이 적다는 것입니다.
특히 중속에서 고속으로 갈수록 그렇습니다.
또한 헬리컬 기어는 여러 개의 이빨이 항상 맞물려 있습니다.
이는 각 개별 이빨에 가해지는 부하가 적다는 것을 의미합니다. 이로 인해 한 이빨에서 다음 이빨로의 힘의 전환이 더 부드러워져
진동, 충격 하중 및 마모가 감소합니다. 제품
| 좌향 헬리컬 기어 샤프트 | 맞춤 제작 |
| √ | 모듈 (M) |
| 원통형 기어 | 기어 |
| 이빨제조기어 연삭 | 기어 이빨 연삭 |
| √ | 모듈 (M) |
| 10 | 이빨 수 (Z) |
| 12 | 압력각 (α) |
| 20° | 리드각 |
| 0° | 정밀도 등급 |
| ISO 6 등급 | 열처리 |
| 침탄 | 표면 경도 |
| 58-62HRC | 강철 코드 등급 비교 |
| 중국/GB | |||||
| ISO | ГΟСТ | ASTM | JIS | DIN | 45 |
| 1045 | 45 | 1045 | S45C | CK45 | 40Cr |
| 41Cr4 | 20CrMo | 5140 | SCr440 | 41Cr4 | 20CrMo |
| 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo |
| 42CrMo4 | 20CrMnTi | 4140 | SCM440 | 42CrMo4 | 20CrMnTi |
| 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA |
|
40XHMA 4340 |
SNCM439 | 40NiCrMo6/ |
36NiCrMo4 20CrNi2Mo |
||
| 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | ||
