| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220082602 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 스플라인형: | 인벌류트 스플라인 | 제조업: | 스플라인 그라운드 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 기준 치수: | 2 |
| 아니오 이에 키를 다세요: | 11 | 열처리: | 시멘트 |
| 강조하다: | 안출된 합금 강 날개 스플라인,복잡한 입력 축 스플라인,복잡한 입력 축 날개 스플라인 |
||

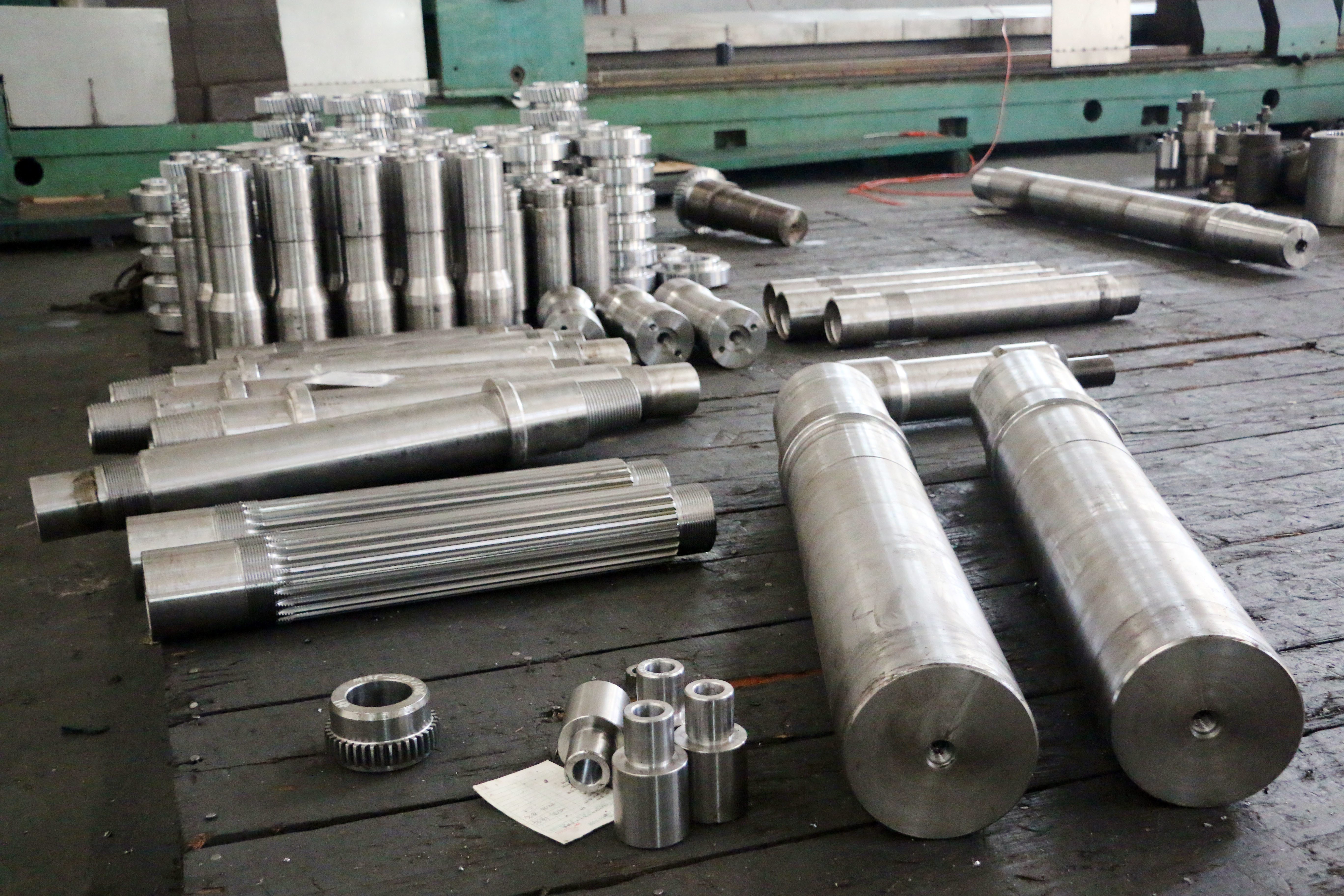

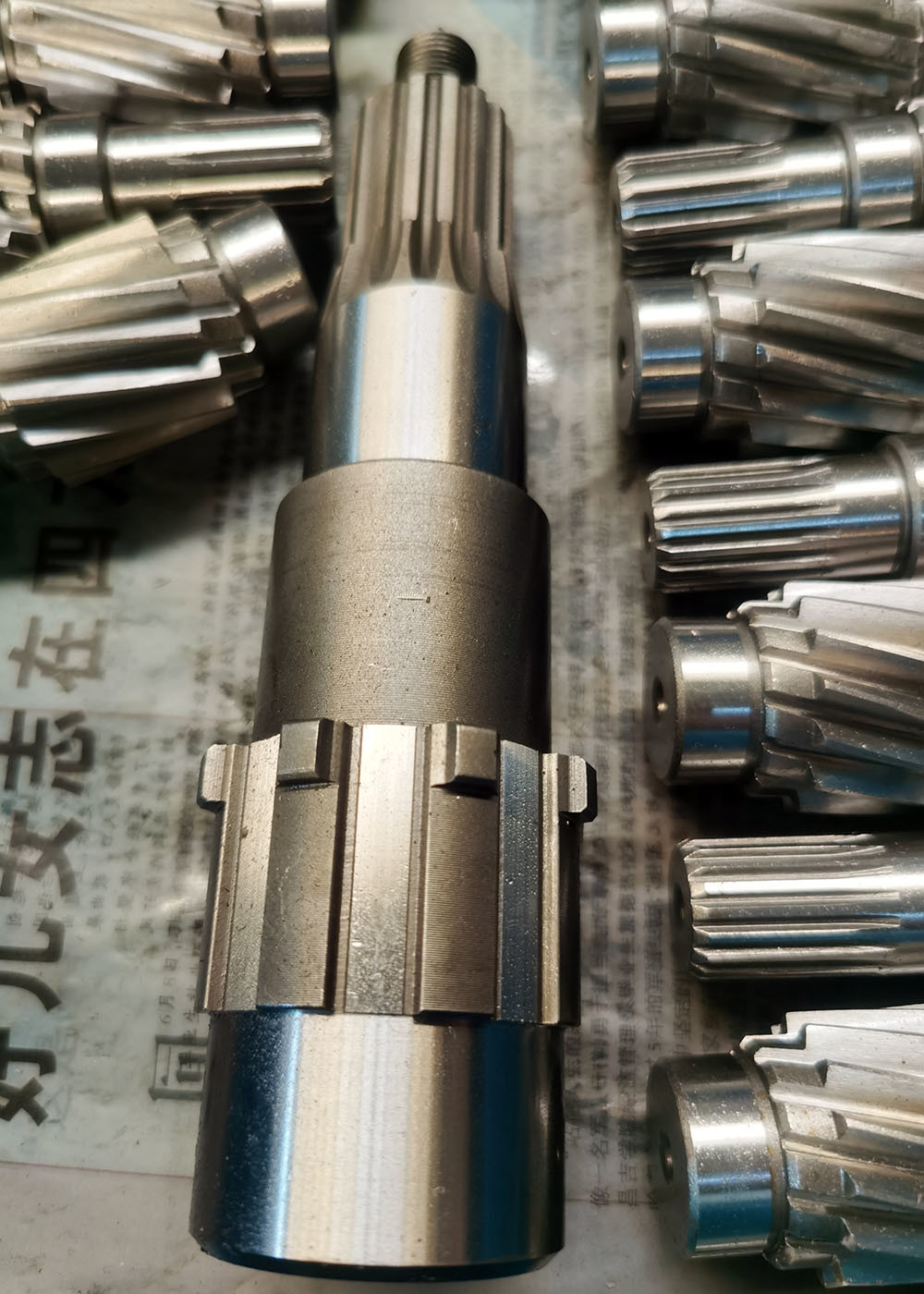

맞춤형 단조 합금강 피니언 스플라인 연삭 인벌루트 스플라인
1) 스플라인 샤프트의 응용 분야
중장비: 스플라인 샤프트는 토크를 전달하기 위해 높은 회전 속도를 처리할 수 있으므로 자동차, 항공 및 토목 기계에 자주 사용됩니다.
키 샤프트와 같은 대체 샤프트와 달리
스플라인 샤프트는 모든 이빨 또는 홈에 하중이 균등하게 분산되어 더 많은 토크를 생성할 수 있습니다.
2) 스플라인 제조 표준
스플라인은 다음 표준에 따라 만들 수 있습니다.
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| 제품 | 직사각형 스플라인 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 스플라인 |

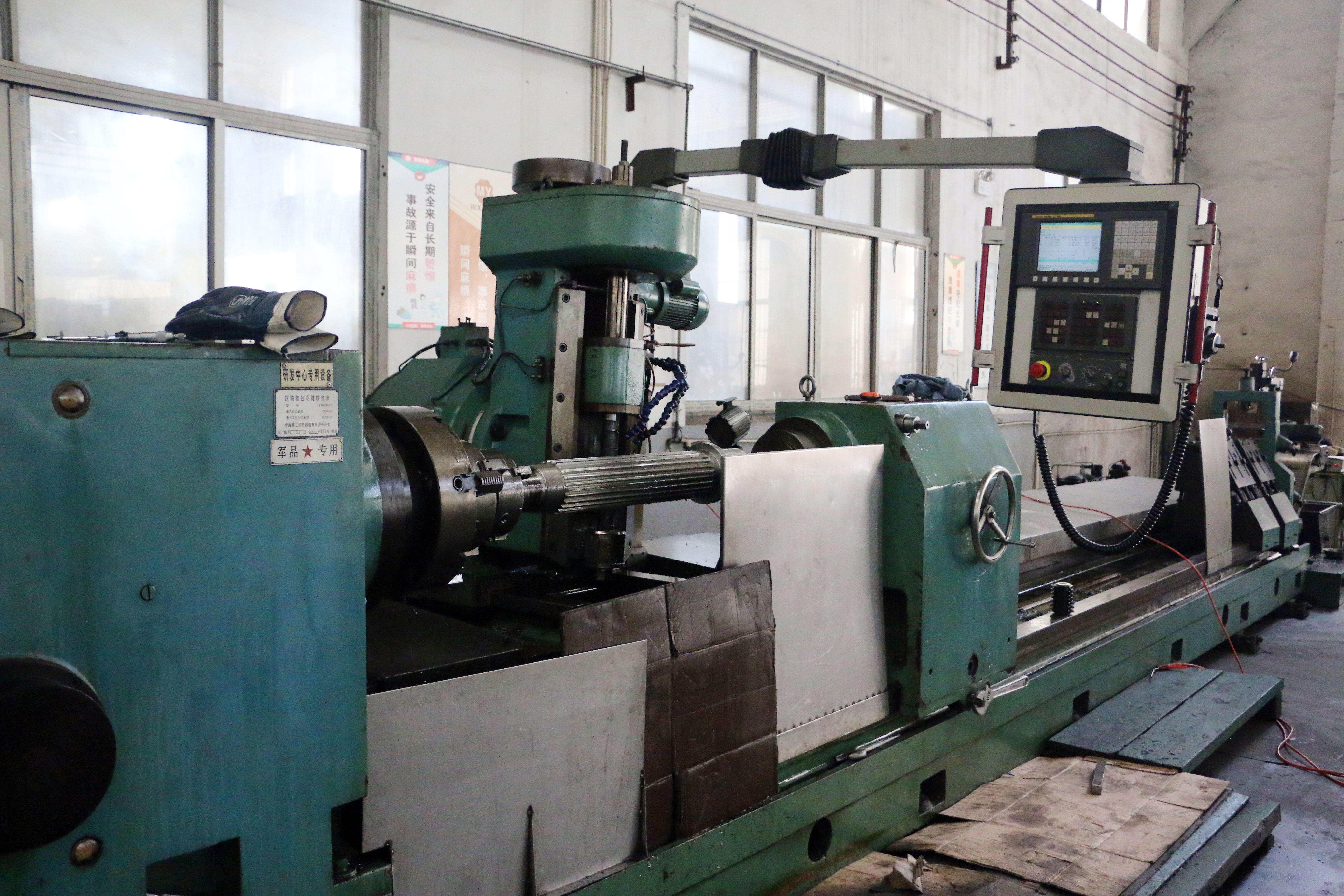

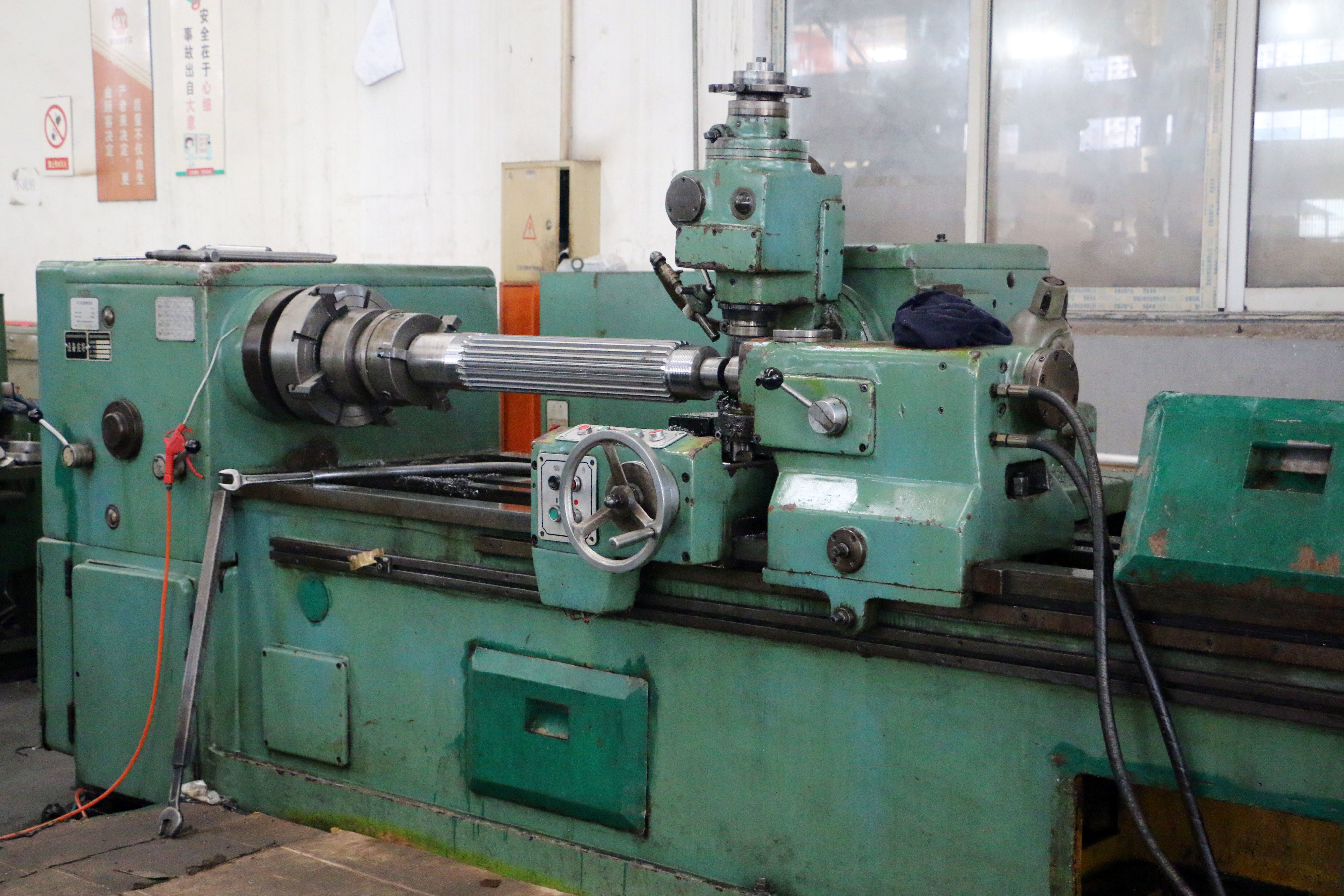

| 기어 이빨 제조 | 스플라인 밀링/스플라인 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈(M) | 맞춤 |
| 이빨 수(Z) | 맞춤 |
| 압력각(α) | 30° |
| 헬릭스 각(β) | 맞춤 |
| 이빨 정확도 등급 | ISO 6-7 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
