| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | DB22072802 |

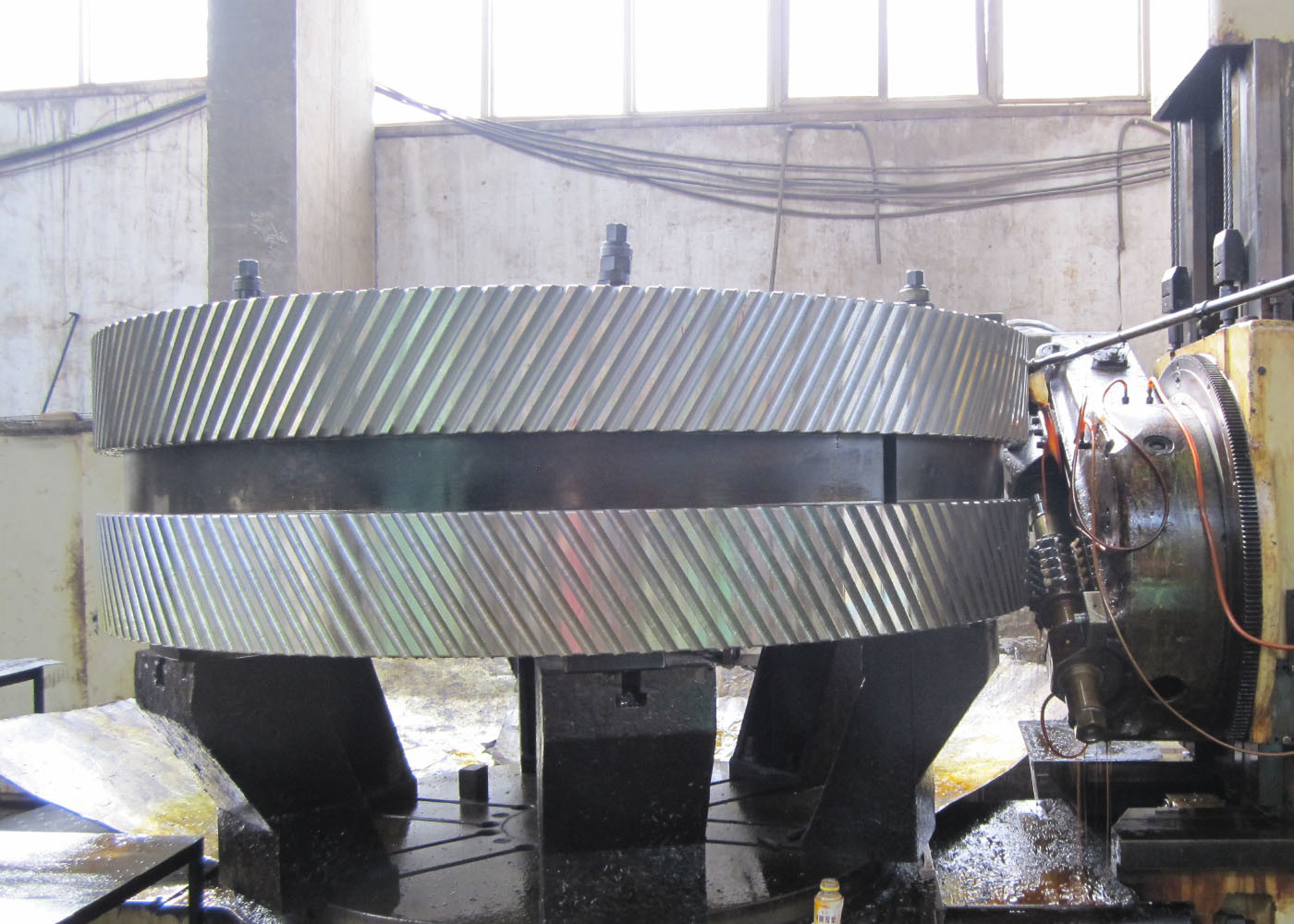

가공제철 AISI 4140 기어 호빙 듀얼 헬리컬 기어 휠-듀얼 헬리컬 기어
1) 이중 나선 기어 의 특징
a) 이중 헬셜 기어 반대 추진 반응은 기어 자체 내의 추진 힘을 취소합니다.
(b) 베어링에 작용하는 순축 힘은 0입니다.
c) 전력 전송 용량은 매우 높습니다.
d) 이 높은 피치 라인 속도를 사용하여 얻을 수 있습니다.
2) 이중 나선 기기의 설명
왼쪽 손과 오른쪽 손의 두 개의 나선식 치아
이중 나선형 형태는 내재된 추진력을 균형을 이루고 있습니다.
| 제품 | 이중 나선 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 밀링 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 주문제조 |
| 치아 수 (Z) | 152 |
| 압력 각 (α) | 20° |
| 납 각 | 23° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 260~300HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
절단 밀링
열처리 밀링 검사
