| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | HB22083001 |
| 속성 | 가치 |
|---|---|
| 소재 | 42CrMo |
| 너비 | 75 |
| 모듈 | 10 |
| 끝 지름 | 320 |
| 정확도 수준 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 |

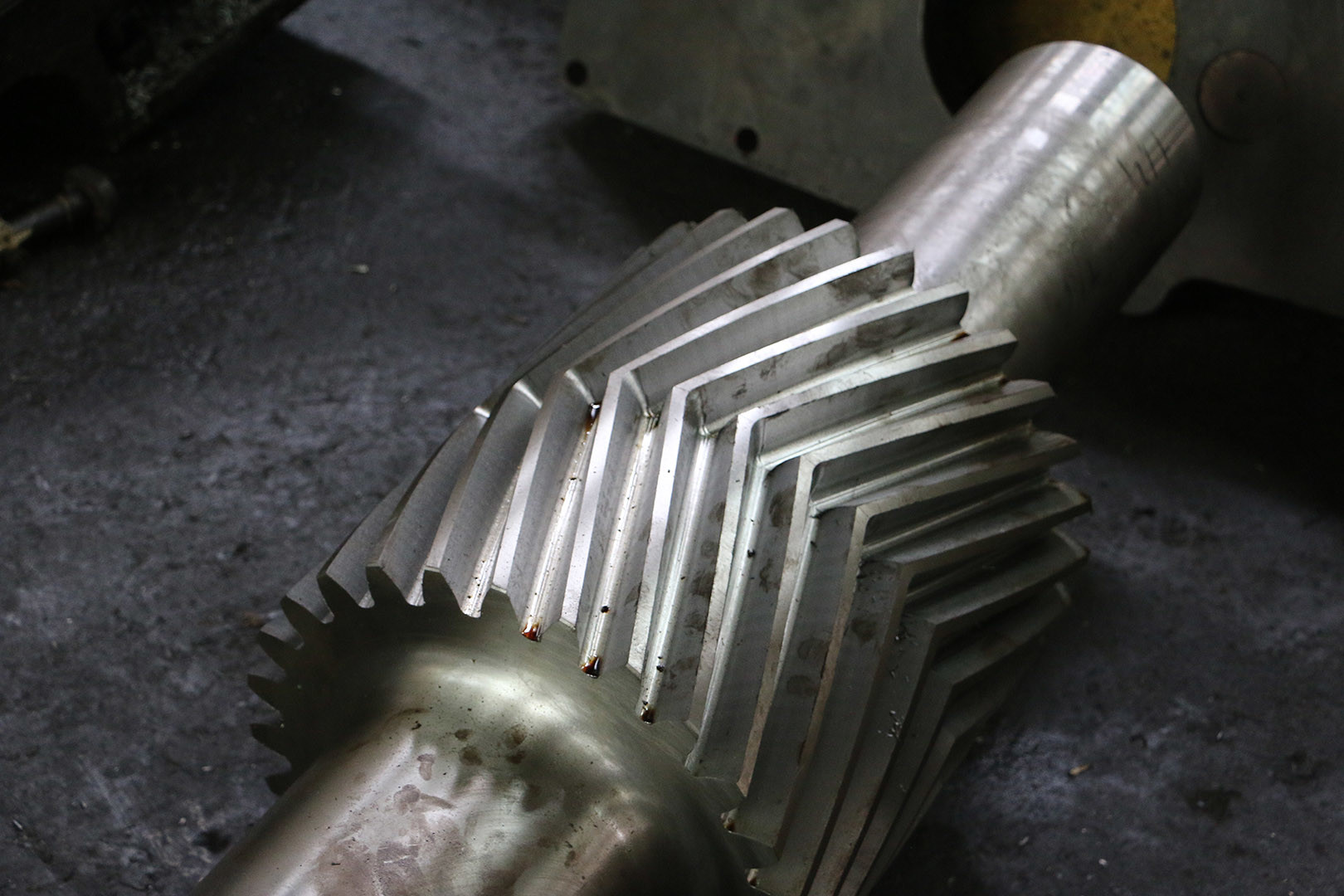

헤링본 기어는 철강 공장 및 시멘트 공장과 같은 무거운 기계에 널리 사용됩니다.
표준 열처리는 헤링본 기어에 대한 완화 및 완화입니다. 경도는 260-300 HB입니다. 피니언 기어는 경도는 45-50 HRC 정도로 인덕션 경화로 처리 될 수 있습니다.
42CrMo 스틸과 40CrNiMo 스틸은 일반적으로 링그본 기어 생산에 사용됩니다.
| 제품 | 헤링본 기어 |
|---|---|
| 주문제조 | √ |
| 기어 프로파일 타입 | 헤링골 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | 0 |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 30 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
