| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | DB22083004 |

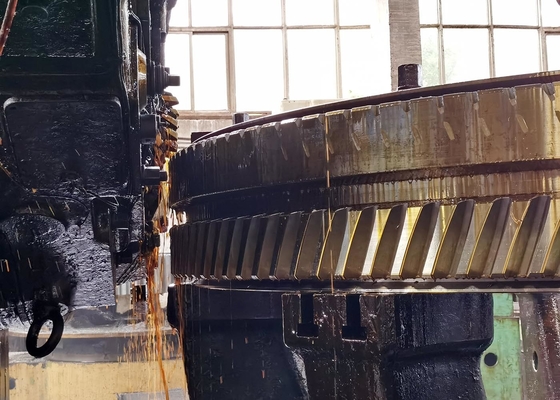

변속기 기어 가스팅 스틸 ZG 42CrMo 이중 나선 기어 바퀴
1) 이중 헬리스 기어나이지의 설명
이중 헬리스 기어나지: 또한 헤링본 기어나지로 알려져 있습니다.
이 기기는 두 개의 헬리스를 연결하는 기기입니다.
좌측, 이중 헬리스는 축력을 균형 잡습니다.
2) 이중 헬리코이드용 기어들의 특징
진통형 치아의 고리 모양으로 특징입니다.
나선형 기어제의 가장자리는 평행 또는 교차가 될 수 있습니다. 일반적으로 90o입니다.
축적 압력을 없애기 위해 이빨이 두 배로 늘어납니다.
나선형 기어들은 축적 해상도를 가지고 있으며 이중 나선형 기어 대안을 사용하면 반대됩니다.
| 제품 | 이중 나선 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 밀링 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 주문제조 |
| 치아 수 (Z) | 152 |
| 압력 각 (α) | 20° |
| 납 각 | 13° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 260~300HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |

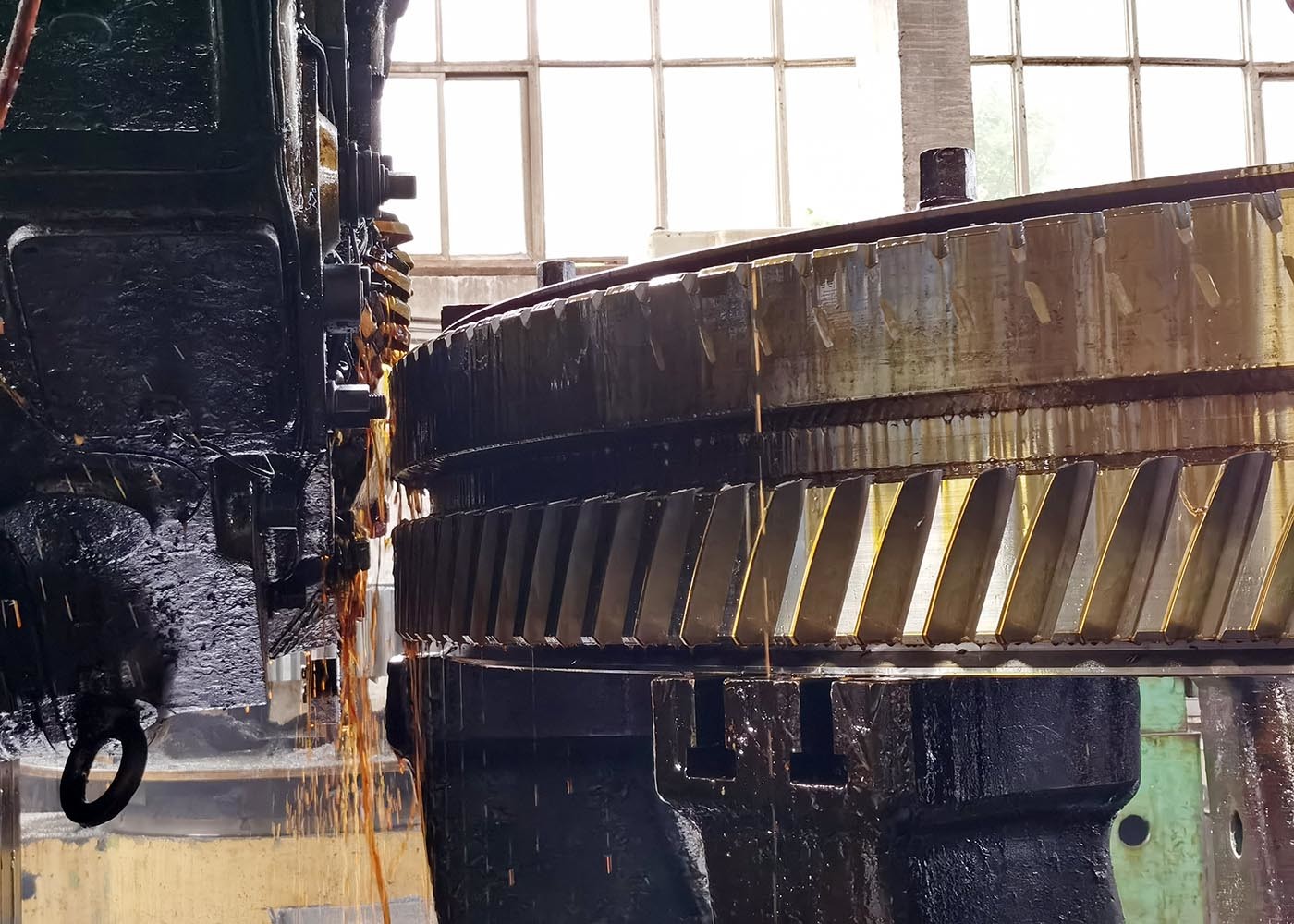

절단 밀링
열처리 밀링 검사
