| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GB22112302 |
| 최소 주문 수량: | 1 세트 |
| 가격: | $1000/ Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온, D/P |
| 공급 능력: | 150개 세트 / 달 |
| 재료: | 17CrNiMo6/42CrMo | 유형: | 쓰리 플래닛 기어 |
|---|---|---|---|
| 투스 프로파일: | 스퍼 기어 및 내부 기어 | 경도: | 58-62HRC |
| 애플리케이션: | 석탄 광업 | 색깔: | 노란색 |
| 강조하다: | 42CrMo 감속기 기어 박스,감속기 기어 박스 Epicyclic 기어 트레인,Three Planet Gears Epicyclic 기어 트레인 |
||

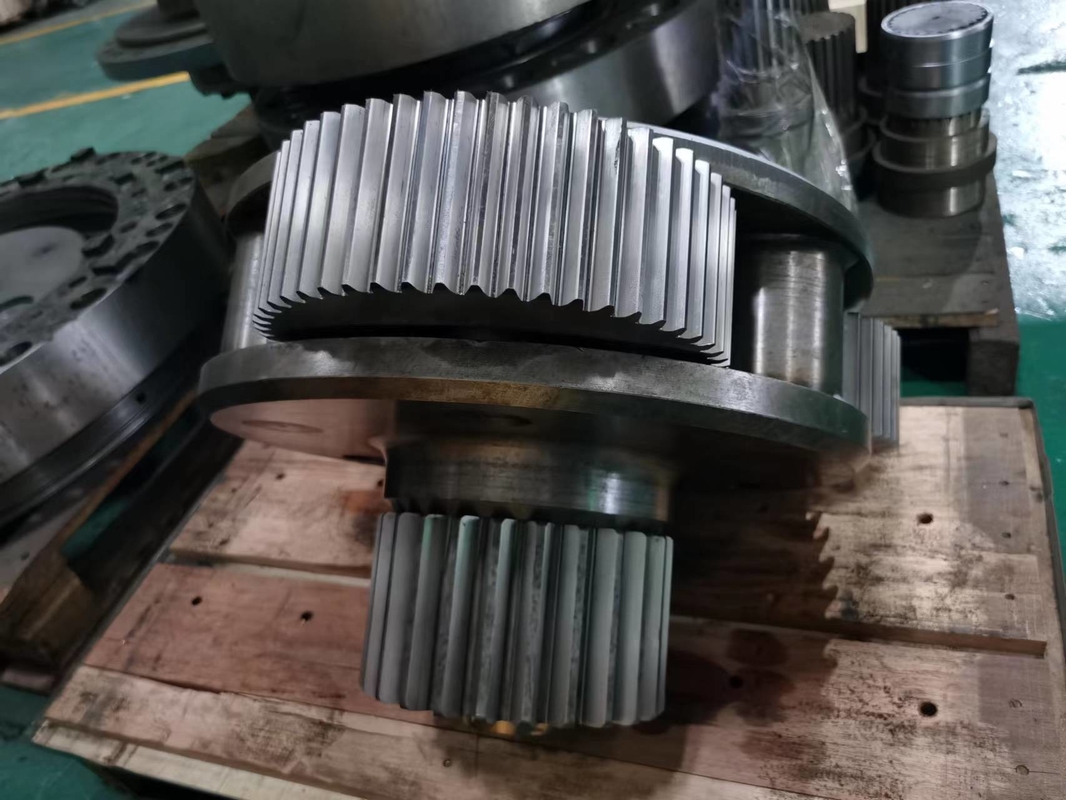

1) 유성기어열에 대한 설명
Epicyclic 기어링 또는 유성 기어링은 하나 이상의 외부 또는 유성 기어 또는 피니언으로 구성된 기어 시스템으로 중앙 태양 기어 또는 태양 휠을 중심으로 회전합니다.
일반적으로 유성 기어는 태양 기어에 대해 자체적으로 회전할 수 있는 이동식 암 또는 캐리어에 장착됩니다.
Epicyclic 기어링 시스템은 또한 유성 기어와 맞물리는 외부 링 기어 또는 환형의 사용을 통합합니다.피
레인터리 기어(또는 유성 기어)는 일반적으로 단순 또는 복합 유성 기어로 분류됩니다.
2) 유성기어박스의 장점
유성 기어 트레인은 표준 병렬 축 기어 트레인에 비해 높은 출력 밀도를 제공합니다.
부피 감소, 다중 운동학적 조합, 순전히 비틀림 반응 및 동축 샤프트를 제공합니다.
단점은 높은 베어링 하중, 지속적인 윤활 요구 사항, 접근성 및 설계 복잡성을 포함합니다.
| 제품 | 기어 박스/ 기어 감속기 |
| 맞춤 제작 | √ |
| 기어 프로필 유형 | 헬리컬 기어/더블 헬리컬 기어 |
| 기어 이빨 제조 | 기어 호빙/기어 그라인딩 |
| 기어 치아 연삭 | √ |
| 모듈(M) | 관습 |
| 잇수(Z) | 관습 |
| 압력각(α) | 20°/ 14.5° |
| 나선 각도(β) | 관습 |
| 치아 정확도 등급 | ISO 6-7 등급 |
| 열처리 | 침탄/시멘트 담금질/질화 |
| 표면 경도 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | 소음 |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
