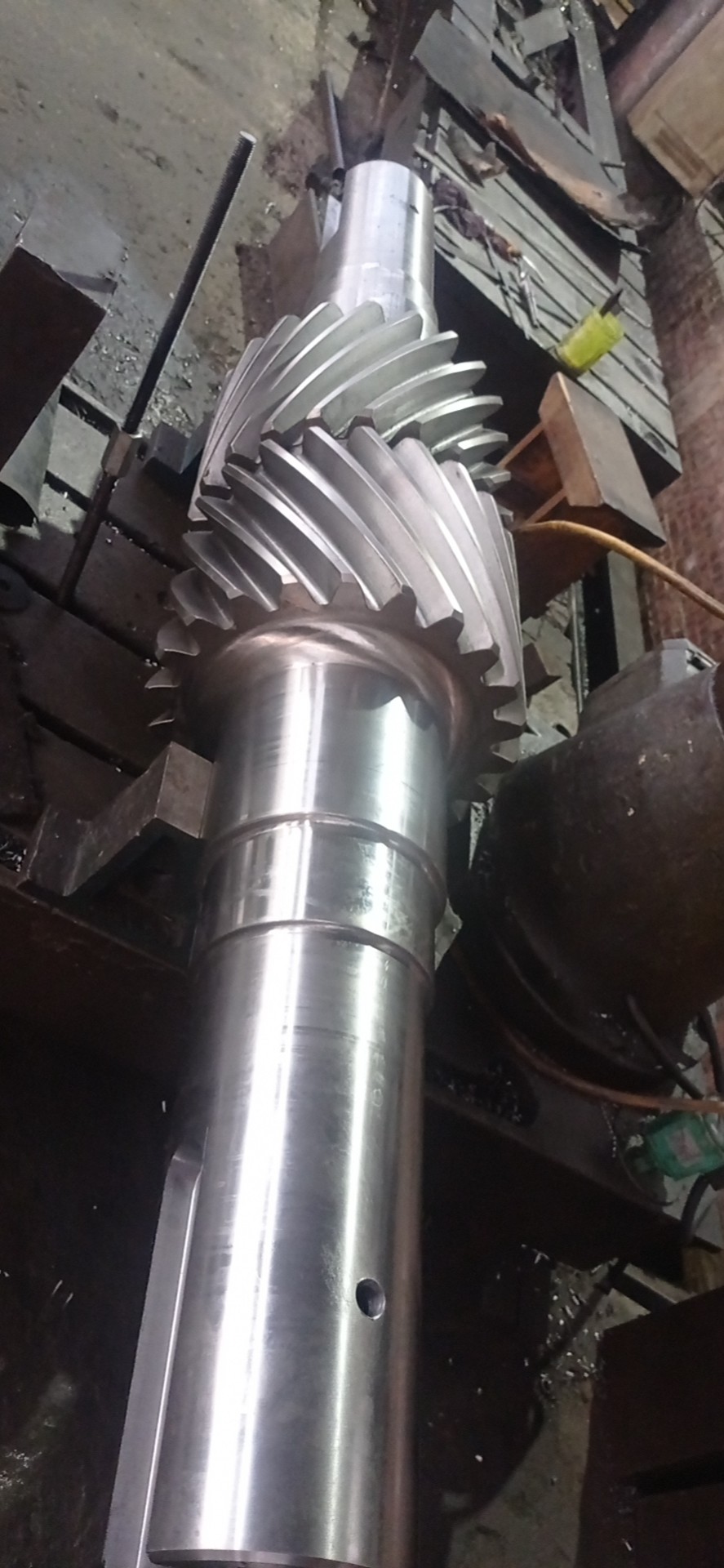

DP1.732 22T 이중 헬리컬 기어 샤프트 헬릭스 각도 30° SAE 4340 스틸
  • DP1.732 22T 이중 헬리컬 기어 샤프트 헬릭스 각도 30° SAE 4340 스틸
DP1.732 22T 이중 헬리컬 기어 샤프트 헬릭스 각도 30° SAE 4340 스틸

DP1.732 22T 이중 헬리컬 기어 샤프트 헬릭스 각도 30° SAE 4340 스틸

원래 장소 중국
브랜드 이름 YIZGEAR
모델 번호 GS22112401
제품 세부 사항
재료:
40CrNiMo
DP:
1.732
나선 각도:
30 °
윤곽:
이중 나선
치아 너비:
11"
압력 아그너레:
20 °
강조하다:

이중 헬리컬 기어 샤프트 헬릭스

,

DP1.732 변속기 기어 샤프트

,

변속기 기어 샤프트 40CrNiMo

결제 및 배송 조건
최소 주문 수량
2 조각
가격
$1850.0/Piece
포장 세부 사항
합판 나무상자
배달 시간
60일
지불 조건
L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환
공급 능력
300개 부분 / 달
제품 설명

 SAE 4340 스틸 DP1.732 22T 이중 나선 기어 샤프트 나선 각 30°
1) 기어 셰프트의 설명
각 섹션의 기어 곡선을 가진 기어 샤프트가 교차하는 기어 샤프트로 도입됩니다.
스파이럴 베블  gigi는 이러한 형태의 정밀 제작 셰프트에서 사용되는 gigi 프로필의 일반적인 예입니다.

  • 직선단계: 1.5
  • 압력 각: 20°
  • 헬릭스 각: 30°
  • 피치 지름:14.667"
  • 이빨 수: 22 개
기술 사양
매개 변수 사양
주문제조 사용 가능
기어 프로파일 타입 글리슨
제조 과정 기어 밀링
치아 긁는 것 포함
모듈 (M) 관습
치아 수 (Z) 관습
압력 각 (α) 관습
납 각 관습
정확도 수준 ISO 6등급
열처리 탄소화
표면 경화 58-62HRC
철강 코드 등급 비교
중국/GB ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21 니크로모2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM 439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20니크로모7 20XH2MA 4320 SNCM420
생산 장비

DP1.732 22T 이중 헬리컬 기어 샤프트 헬릭스 각도 30° SAE 4340 스틸 0

제조 과정

DP1.732 22T 이중 헬리컬 기어 샤프트 헬릭스 각도 30° SAE 4340 스틸 1
