| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS22112402 |
| 최소 주문 수량: | 2 조각 |
| 가격: | $1850.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 40CrNiMoA | DP: | 1.5 |
|---|---|---|---|
| 나사각: | 5' | 기어 톱니 개수: | 24 |
| 티스 폭: | 24" | 압력 아그너레: | 20' |
| 강조하다: | 왼손 헬리컬 기어 샤프트,SAE 4340 트랜스미션 기어 샤프트,24T Angle5° 트랜스미션 기어 샤프트 |
||

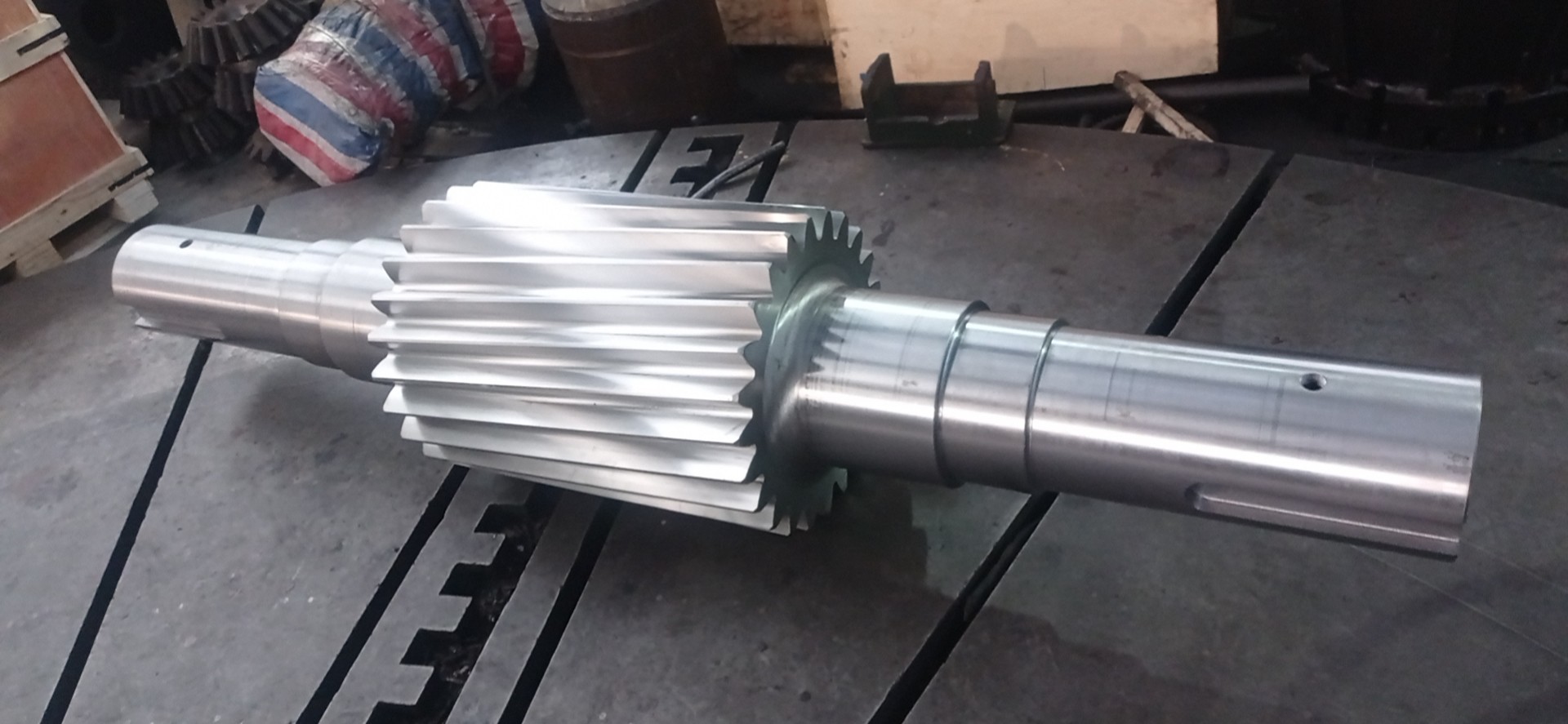

SAE 4340 강철 DP 1.5 24T 왼손 나선 기어 샤프트 나선 각 5°
1) 플레카 피논 24개의 이빨의 나선형
2) PASO DIAMETRAL 1.5
압력 각도 20°
다이아메트로 프림티보 14.667"
치아 수 24
AGGULO DE HELICE 5°
3) 열처리: 인덕션 경화
강도: 45-50 HRC
4) 기어 밀링
품질: ISO 6-7 등급
| 제품 | 좌측 나선 기어 샤프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기구치아제조업 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 16.933 |
| 치아 수 (Z) | 24 |
| 압력 각 (α) | 20° |
| 납 각 | 5° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 인덕션 경화 |
| 표면 경화 | 45-50 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
