| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS22112701 |
| 최소 주문 수량: | 5개 |
| 가격: | $850.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 18crnimo7/ 17crnimo6 | 모듈: | 16 |
|---|---|---|---|
| 나사각: | 15° | 정확성: | ISO 6 등급 |
| 압력각: | 20' | 전체 길이가: | 3000 밀리미터 |
| 강조하다: | 길이 왼손 헬리컬 스플라인 샤프트,3000mm 트랜스미션 기어 샤프트,17CrNiMo6 트랜스미션 기어 샤프트 |
||

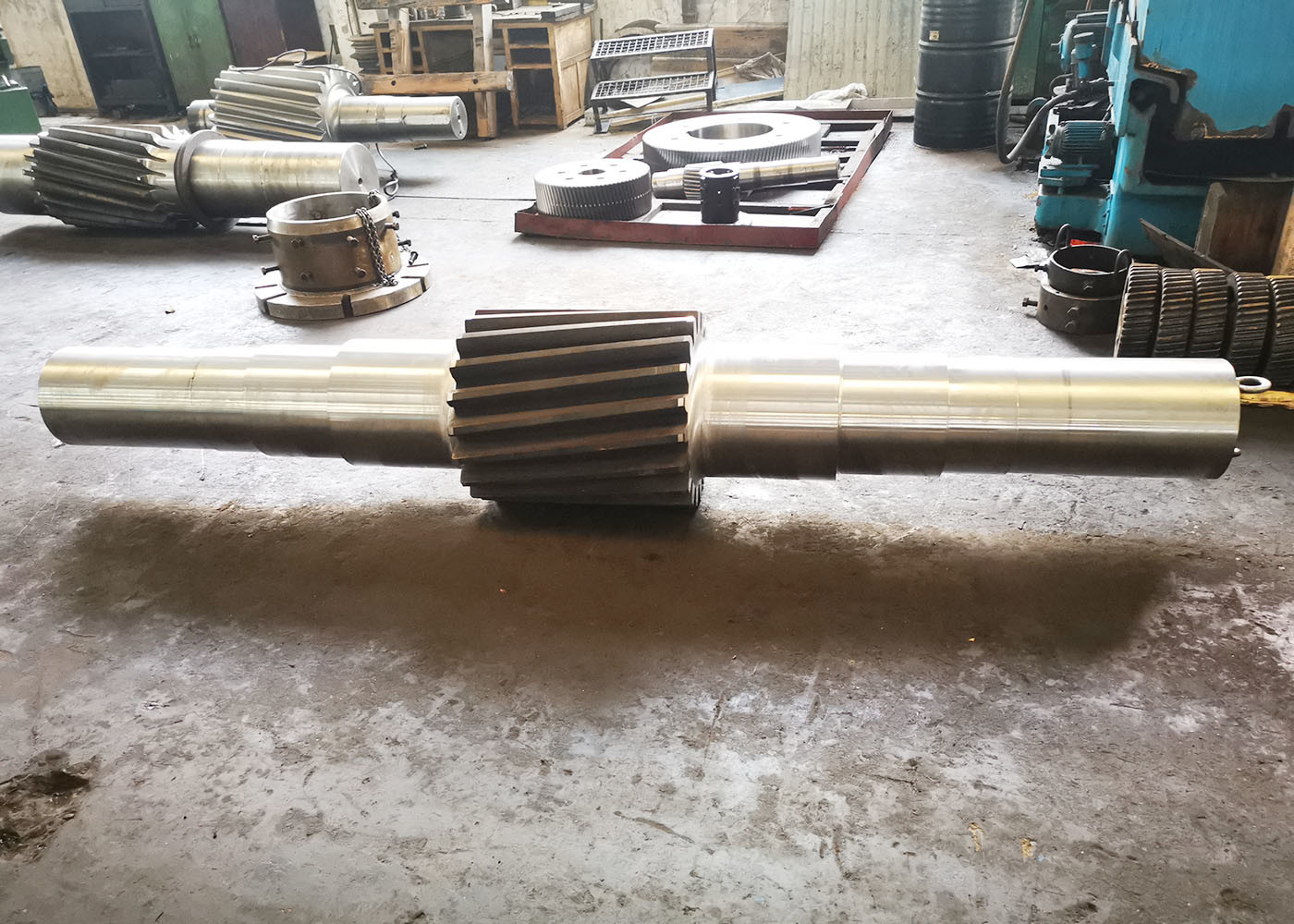

3000mm 길이 왼손 나선 스프라인 샤프트 주력 샤프트 변속기
1) Clasificación de engranajes helicoidales 에어리코이달 에어리자
a) 에그라네지스 헬리코이달레스 패러렐로스 (utlizados para transmitir potencia entre ejes paralelos)
(b) 이중 헬리스 또는 에스피가 에너하임.
c) 힐리코이들 크루사도스 또는 세스가도스 (para transmitir potencia entre eijes no paralelos)
2) 헬리코이드 기어제스 축의 설명
직선속기에는 나선형 이빨이 있다.
나선형 기어들은 평행자고와 평행하지 않은 자고 사이에 힘을 전달할 수 있습니다.
그들은 자동차와 산업 기계와 같은 다양한 산업에서 많이 사용됩니다.
나선형 기어들은 직선 기어보다 더 많은 짐을 견딜 수 있고 더 조용하게 작동합니다.
직렬 기어들은 짝짓기 시점의 기어 치아들 사이의 갑작스러운 접촉으로 인해 소음을 만들어냅니다.
하지만 나선형 기어는 치아 한쪽에서 다른 쪽으로 부드러운 접촉을 합니다.
이것은 직렬 기어보다 더 효율적으로 부드럽고 조용한 작동을 제공합니다.
| 제품 | 좌측 나선 기어 샤프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기구치아제조업 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 14 |
| 치아 수 (Z) | 22 |
| 압력 각 (α) | 20° |
| 납 각 | 22° |
| 정확도 수준 | ISO 6등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
