| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GS23032502 |

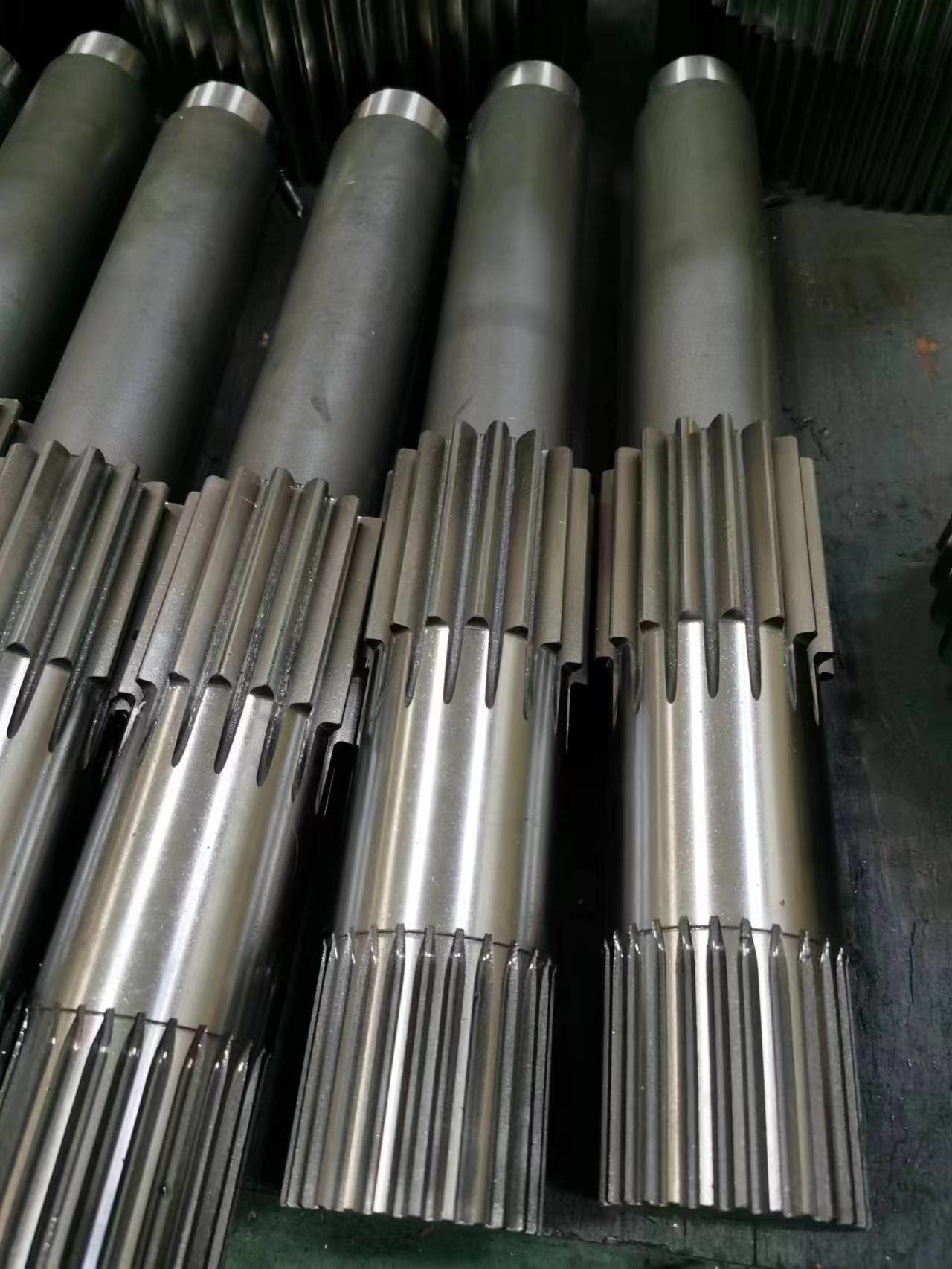

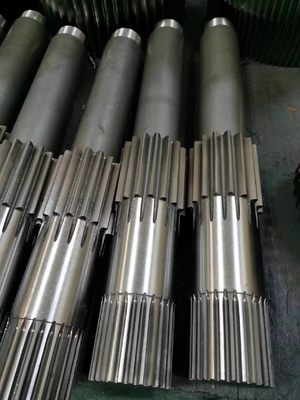

변속기 예비 부품 - 합금 강철 변속기 셰프 및 인플루트 스플라인 셰프
1) 모듈 4
2) 압력 각: 30°
3) 치아 수: 25개
4) 얼굴: 30mm
5) 지름 피치 100.00
핀 지름 8.0mm
피너 112.563~112를 통해 측정508
| 제품 | 기어 셰프트/스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어/이플루트 스프라인 |
| 기구치아제조업 | 기어 프레싱/기어 호빙/기어 포밍 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 4 |
| 치아 수 (Z) | 25 |
| 압력 각 (α) | 30° |
| 납 각 | 0° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
