| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS23032501 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 프로파일 유형: | 인벌류트 스플라인 | 단단함: | 50-55 로크웰C경도 |
|---|---|---|---|
| 외부 지름: | 207.2 | 직경 피치: | 200 |
| 최소 직경: | 191.2 | 루트 직경: | 118.98 |
| 강조하다: | 고강도 인벌류트 스플라인 기어축,DIN 5480 인벌류트 스플라인 기어축,30' 인벌류트 스플라인 기어축 |
||

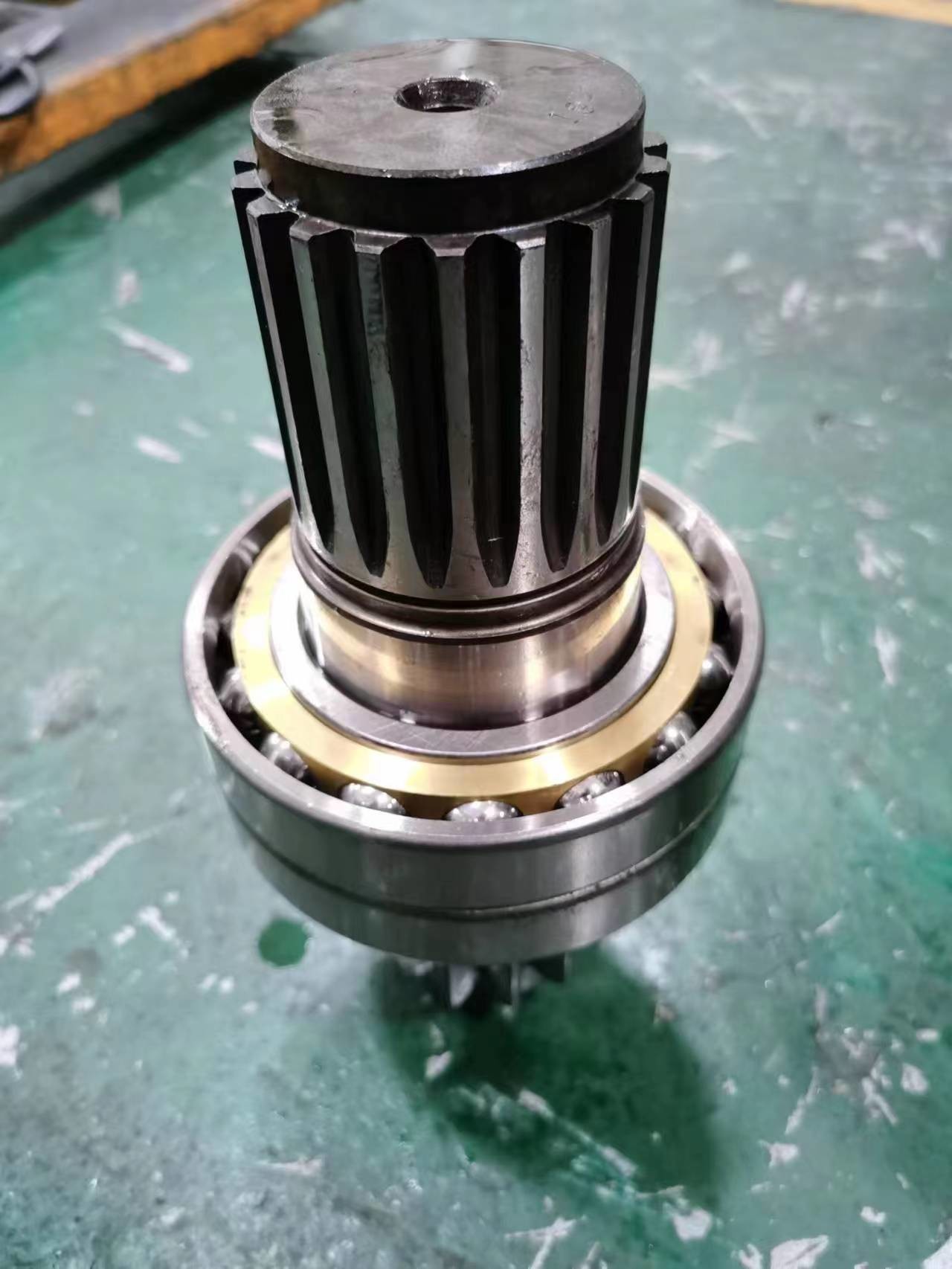

고강도 플래닛 기어 시스템에 대한 인플루트 스플라인 샤프트
부록: 3.6mm
오차: 4.4mm
표준: DIN 5480
치아 수: 25개
압력 각: 30°
1) 스플라인 샤프트의 종류
a) 평행 키 스플라인 (내용 및 외부)
b) 인볼루트 스플라인 (내부 및 외부)
(c) 왕관 스플린 (내부 및 외부)
d) 톱니질 (내부 및 외부)
2) 스플라인 샤프트의 설명
스플린 샤프트는 기계적 구성 내의 원소로서 토크를 전달하는 것을 목적으로 한다.
스플라인 샤프트는 여성 스플라인 부리와 결합하여 토크를 전달합니다.
또는 외부 방향에서의 움직임을 방해하는 다른 형태의 결합 부품
구성의 선형 경로 밖에서
| 제품 | 스플라인 샤프트를 포함 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 스플라인 샤프트를 포함 |
| 표면 경화 | 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
