| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS23032604 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 프로파일 유형: | 인벌류트 스플라인 | 유형 2: | 선 기어 |
|---|---|---|---|
| 스플라인 모듈: | 6 | 스플라인 톱니 개수: | 18 |
| 선 기어 모듈: | 7 | 선 기어 톱니 개수: | 22 |
| 강조하다: | 전송 스플라인 기어 손잡이,55 HRC 스플라인 기어 손잡이,ISO 7 등급 스플라인 기어 손잡이 |
||

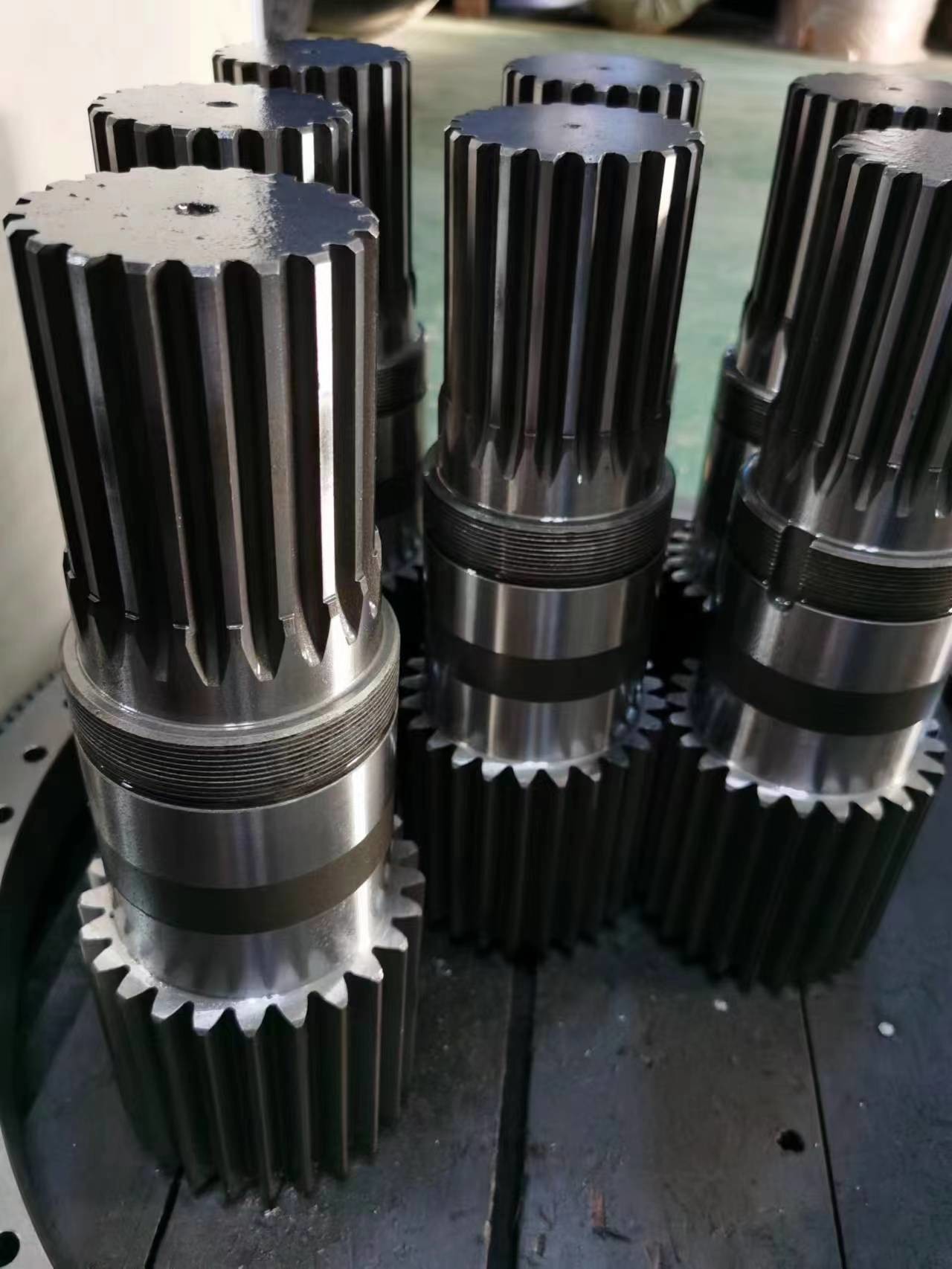

유성 기어 시스템용 변속 기어 스플라인 샤프트 및 선 기어
인벌루트 스플라인 및 선 기어 샤프트
인벌루트 스플라인 모듈: 6
스퍼 기어 모듈: 7
기어 이빨 표면 거칠기 Ra1.6
재질: 17CrNiMo6
경도: 58-62 HRC
기어 품질 등급: ISO 6-7
스플라인 연삭
| 제품 | 인벌루트 스플라인 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 스플라인 |
| 기어 이빨 가공 | 스플라인 밀링/스플라인 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈 (M) | 맞춤 |
| 이빨 수 (Z) | 맞춤 |
| 맞춤 | 30° |
| 헬릭스 각 (β) | 0° |
| 이빨 정밀도 등급 | ISO 6-7 등급 |
| 열처리 | 유도 경화 |
| 표면 경도 | 50-55 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
