| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS23051103 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $35.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 20CrMnTi | 품질 등급: | ISO 6 등급 |
|---|---|---|---|
| Helix angle: | 0 | 프로파일 유형: | 스퍼 기어 |
| 열처리: | 침탄 | 경도층: | 0.5-0.8 밀리미터 |
| 강조하다: | 압박하는 박차 기어축,스퍼 기어 손잡이를 부수는 2 모듈,Ra1.6 압박하는 박차 기어축 |
||

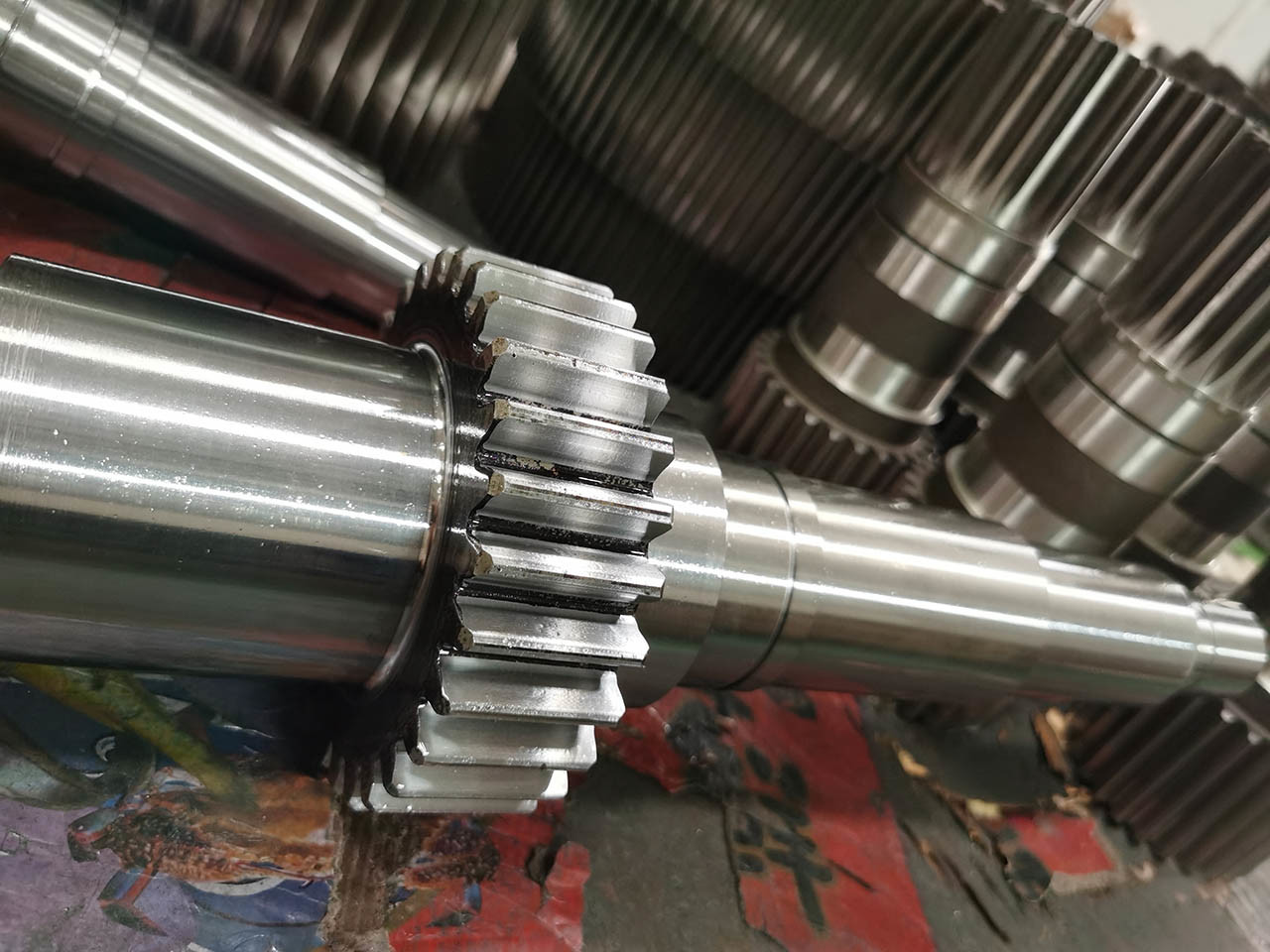

2 모듈 기어 연삭 스퍼 기어 샤프트 표면 거칠기 Ra1.6 ISO 1328 6 등급
헬리컬 기어 샤프트 제조 공정
생산 시간은 약 50일입니다.
주문 제작 제품
기어 및 기어 샤프트는 고객 도면 또는 샘플에 따라 제조됩니다.
a) 단조 강철 재료
20CrMnTi 강철
b) 재료 담금질 및 템퍼링
경도: 220-260HB
c) 거친 선삭 가공
d) 정밀 선삭 가공
e) 기어 호빙
f) 열처리 (침탄)
경도: 58-62 HRC
g) 기어 연삭
ISO 6 등급
h) 표면 연삭
i) 검사
j) 포장
| 제품 | 스퍼 기어 샤프트 |
| 주문 제작 | √ |
| 기어 프로파일 유형 | 원통 기어 |
| 기어이빨제조 | 기어 밀링/기어 호빙/기어 셰이핑 |
| 기어 이빨 연삭 | √ |
| 모듈 (M) | 2 |
| 이빨 수 (Z) | 15 |
| 압력각 (α) | 20° |
| 리드각 | 0° |
| 정밀 등급 | ISO 6-7 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
