| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 단단함: | 50-55 로크웰C경도 | 적용: | 전력 전송 |
|---|---|---|---|
| 나선 각도: | 25' | 제조업자: | Custom Gear & Machine, Inc. |
| 치수: | 사이즈에 의존합니다 | 모듈: | 사이즈에 의존합니다 |
| 강조하다: | 소음 적 헤링 본 기어,중량용 헤링본 기어,고속 헤링본 기어 |
||
a)매시링 도중, 여러 개의 치아가 동시에 접촉하여, 더 낮은 진동과 소음과 함께 나선용 기어에 대한 더 안정적인 전송 비율을 초래합니다.
b) 높은 토크와 고속 시나리오에 적합합니다 (선 추진 시스템, 롤링 밀의 주력 시스템과 같은 경우).
3) 링그본 기어 의 장점
a)조용한 작동: 양방향 나선 기어 매쉬는 충돌을 줄이고 소음은 직선 기어보다 현저히 낮습니다.
b) 효율적인 전송: 마찰 손실이 낮고 전송 효율이 98% 이상입니다.

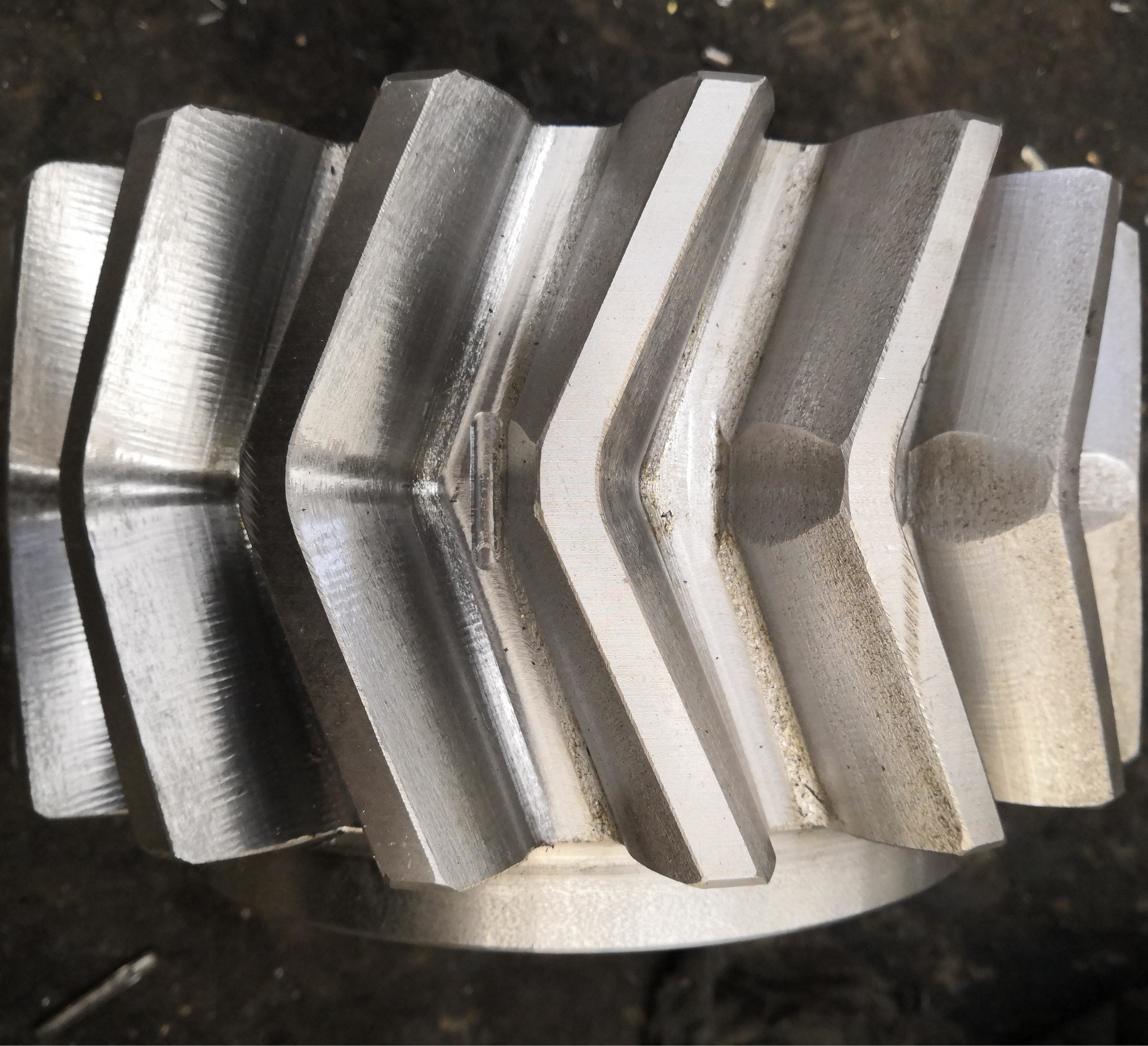

| 제품 | 헤링본 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린드리컬 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
