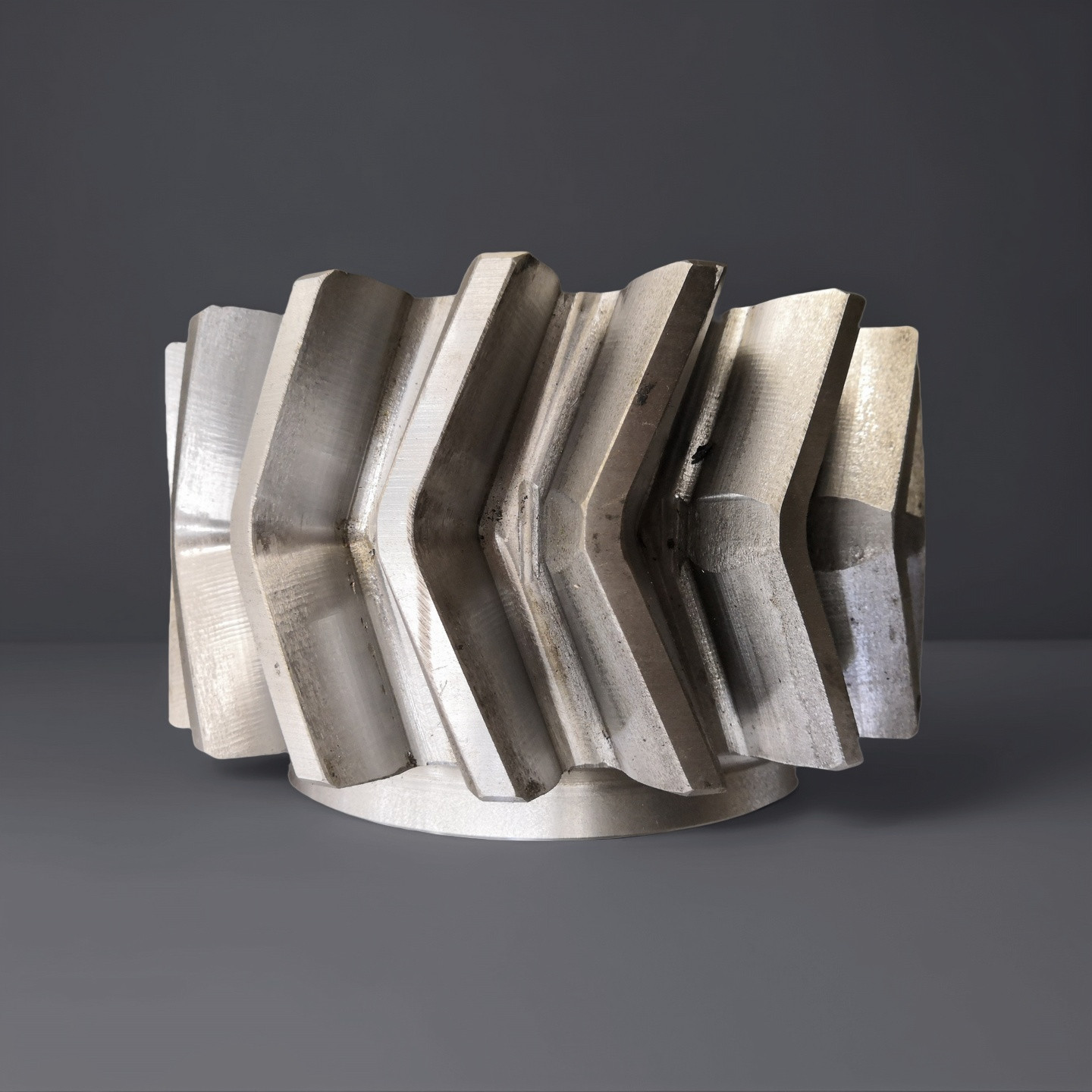

링골거리는 같은 힐리컬 각을 가진 두 개의 힐리컬거리를 결합하는 특별한 종류의 기구입니다.
이빨 프로필은 "사람"의 모양입니다.
서로 얽힌 나선형 치아를 통해 전력을 전달하고 축력을 제거합니다.
연속 매시링의 특징을 가지고 있으며, 전송 중에 높은 수준의 중복을 초래합니다.
양쪽의 대칭형 나선형 치아가 축력을 취소하여 강력한 운영 안정성을 보장합니다.
그리고 전송 과정에서 진동과 소음이 거의 없습니다.
3) 링그본 기어의 장점
직선거동과 비교하면, 링골거동 변속기가 더 안정적이며 더 높은 부하를 지탱할 수 있습니다.
일반 나선거리와 비교하면 축력 문제를 효과적으로 해결하고 장비의 수명을 연장 할 수 있습니다.
전송 효율이 98% 이상으로 높습니다
4) 헤링 본 어드 어플리케이션
그것은 일반적으로 선박의 추진 시스템과 같은 고 전력 및 고속 전송 시스템에서 사용됩니다.
대형 산업용 증기 터빈의 송전장치와 광산의 대형 기계 장비
에너지의 효율적이고 안정적인 전송을 보장하기 위해
| 제품 | 헤링본 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린드리컬 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
