| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
정밀 조정된 적응의 관점에서, 변속기 변속기 원은 고정도 변속기 요구 사항을 충족하도록 설계된 표준화된 부품입니다.치밀한 차원 설계, 치아 프로필 가공 및 조립 적응, 그들은 다른 변속기 구성 요소와 정밀한 연동을 달성, 따라서 움직임 제어 정확성을 보장합니다.
높은 차원 정확성 (아치 지름 허용값과 치아 프로필 허용값이 IT6-IT7 등급에 달한다), 낮은 표면 거칠성 및 샤프와 변속기 사이의 최소 동축성 오류) 으로 특징입니다.;그 장점은 높은 전송 정확성, 낮은 작동 노이즈 및 강력한 적응력입니다. 그것은 정밀 베어링과 기어박스 하우스와 같은 구성 요소와 정확한 조화를 달성합니다.따라서 전송 오류를 최소화합니다..
정밀 CNC 기계 도구의 피드 드라이브 샤프트, 산업용 로봇의 합동 기어 샤프트와 같은 엄격한 전송 정밀도를 요구하는 장비에 적합합니다.의료기기의 마이크로 드라이브 샤프트, 그리고 항공우주 장비의 정밀 전송 기어 샤프트.
| 매개 변수 | 사양 |
|---|---|
| 주문제조 | 사용 가능 |
| 기어 프로파일 타입 | 글리슨 |

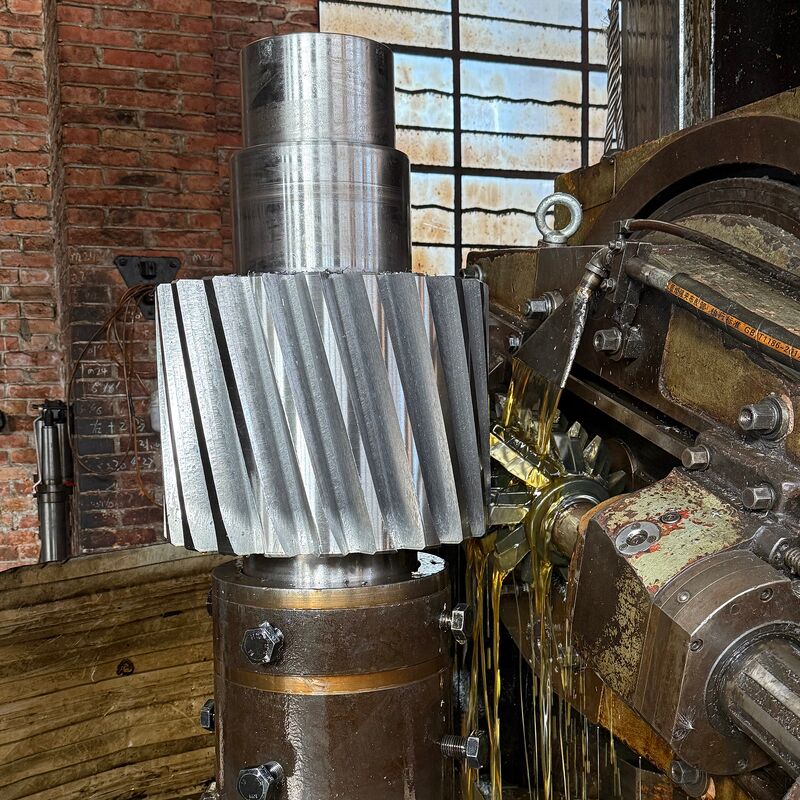

| 제조 과정 | 기어 밀링 |
| 치아 긁는 것 | 포함 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 관습 |
| 납 각 | 관습 |
| 정확도 수준 | ISO 6등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
