| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS220806003 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $35.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 20CrMnTi | 브랜드: | OEM |
|---|---|---|---|
| 길이: | 337mm | 프로파일 유형: | 나선형 기어 |
| 단단함: | 58-62 로크웰C경도 | 경도층: | 0.5-0.8 밀리미터 |
| 강조하다: | 2.5 모듈 전송 기어축,17 Ｔ 나선형 스플라인 샤프트,전송 기어축 17 Ｔ |
||

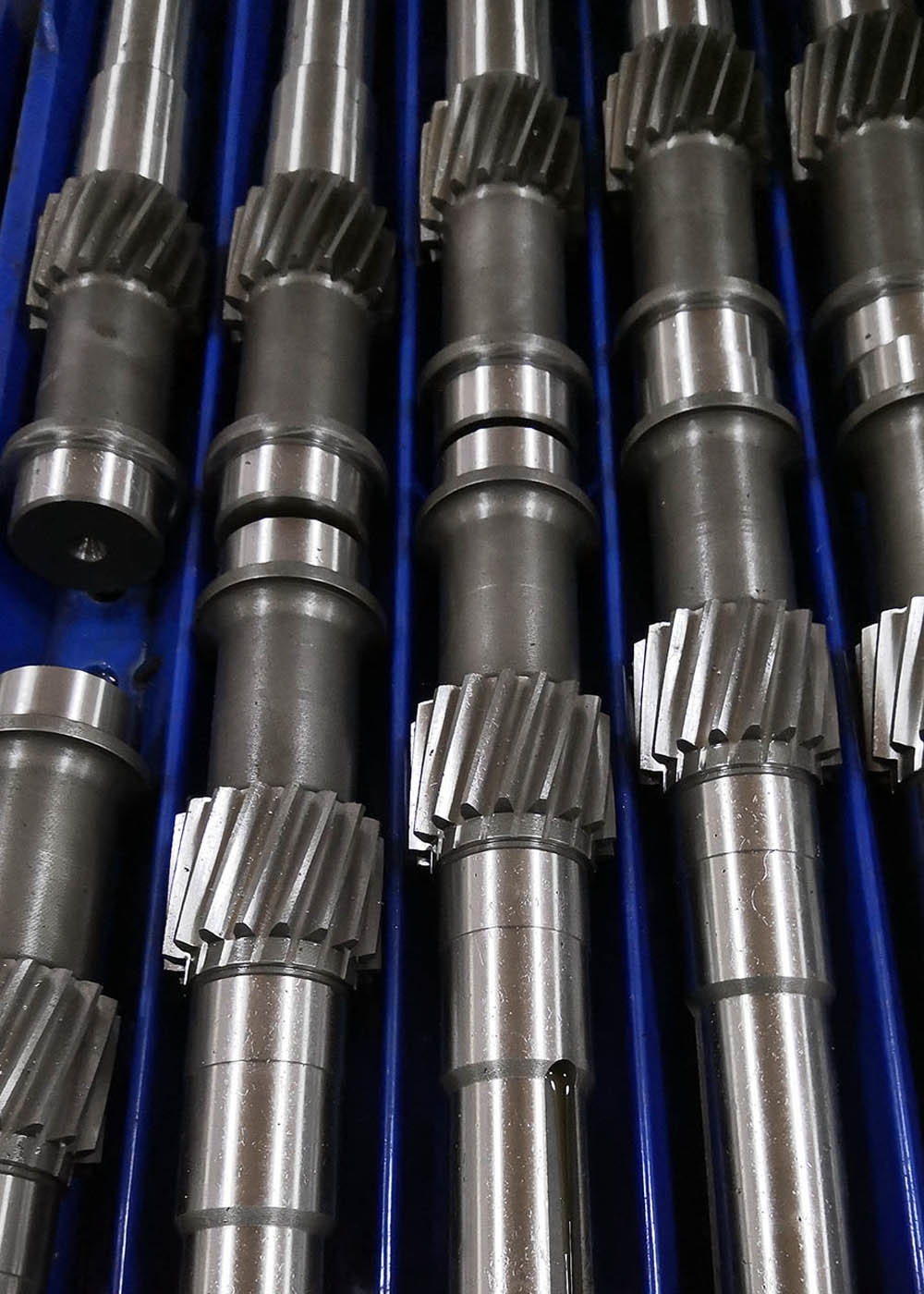

2.5 모듈 17 T 셰프트에 장착된 속도 감축기용 나선식 변속기 셰프트
1) 헬리컬 기어 샤프트의 적용
나선 기어 샤프트는 기어 박스 및 속도 감소기에 널리 사용됩니다.
기어 샤프트는 전력 전송 시스템을 구동하기 위해 샤프트 결합 또는 베어링으로 조립 할 수 있습니다.
2) 헬리컬 기어 샤프트 제조 가공
a) 철강재료 조공
b) 소재의 소화 및 완화
c) 거친 회전 가공
(d) 정밀 회전 가공
e) 기어 톱니
f) 열처리 (탄화)
(g) 기어 깎기
h) 표면 밀링
i) 검사
(j) 포장
| 제품 | 헬리컬 기어 샤프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기구치아제조업 | 기어 프레싱/기어 호빙/기어 포밍 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 3 |
| 치아 수 (Z) | 17 |
| 압력 각 (α) | 20° |
| 납 각 | 15° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
