| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | IG22072401 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $100.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 500개 부분 / 달 |
| 소재: | 42CrMo/AISI 4140 | 열처리: | 급랭 & 템퍼링 |
|---|---|---|---|
| 단단함: | 230-260 브리넬경도 | 품질 등급: | ISO 8-9 등급 |
| 프로파일 유형: | 내부 기어 | 모듈: | 0.5-25 모듈 |
| 강조하다: | AISI 4140 강철 내부 스퍼 기어,AISI 4140 강철 내부 외접 기어,260 HB 내부 기어 세트 |
||

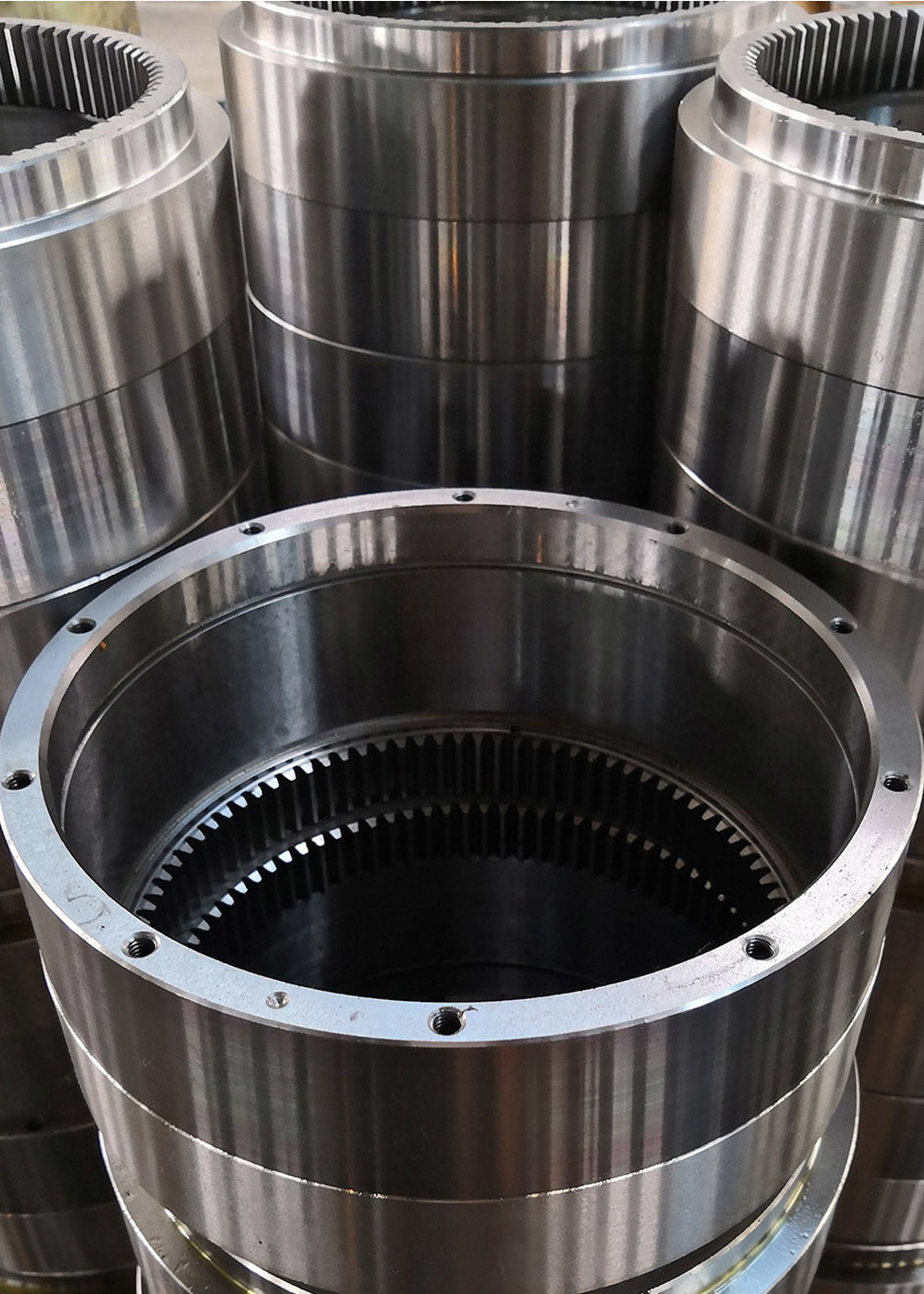

AISI 4140 강철 맞춤형 원형 기어 반지 기어 내부 기어
1) 원형의 설명
내부 기어, 반지 내부 표면에 이빨이 있다.
내부 기어는 보통 외부 기어와 짝짓기합니다.
2) 원형 장비의 특징
a) 기계 크기를 절약하기 위해 컴팩트한 디자인을 허용
b) 보통 내부 기어 는 작은 외부 기어 로 가동 된다
c) 내부 기어와 일치하는 기어 치아 수에 신경을 써야 합니다.
방해가 발생할 수 있기 때문입니다.
3) 내부 장비의 응용
행성 기어, 클러치 그리고 다른 응용 프로그램.
| 제품 | 내부 장비 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | * 필요하다면 |
| 모듈 (M) | 0.5-25 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 단단함 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
