| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | IG220803101 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $30.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 500개 부분 / 달 |
| 소재: | AISI 4140 | ~와 함께: | 25 |
|---|---|---|---|
| 열처리: | 급랭 & 템퍼링 | 정확도 급: | ISO 8-9 등급 |
| 프로파일: | 내부 기어 링 | DP: | 12.7 |
| 강조하다: | 내부 링이 있는 외부 평기어,내부 링 기어 12.7 DP,AISI 4140 내부 링 기어 |
||

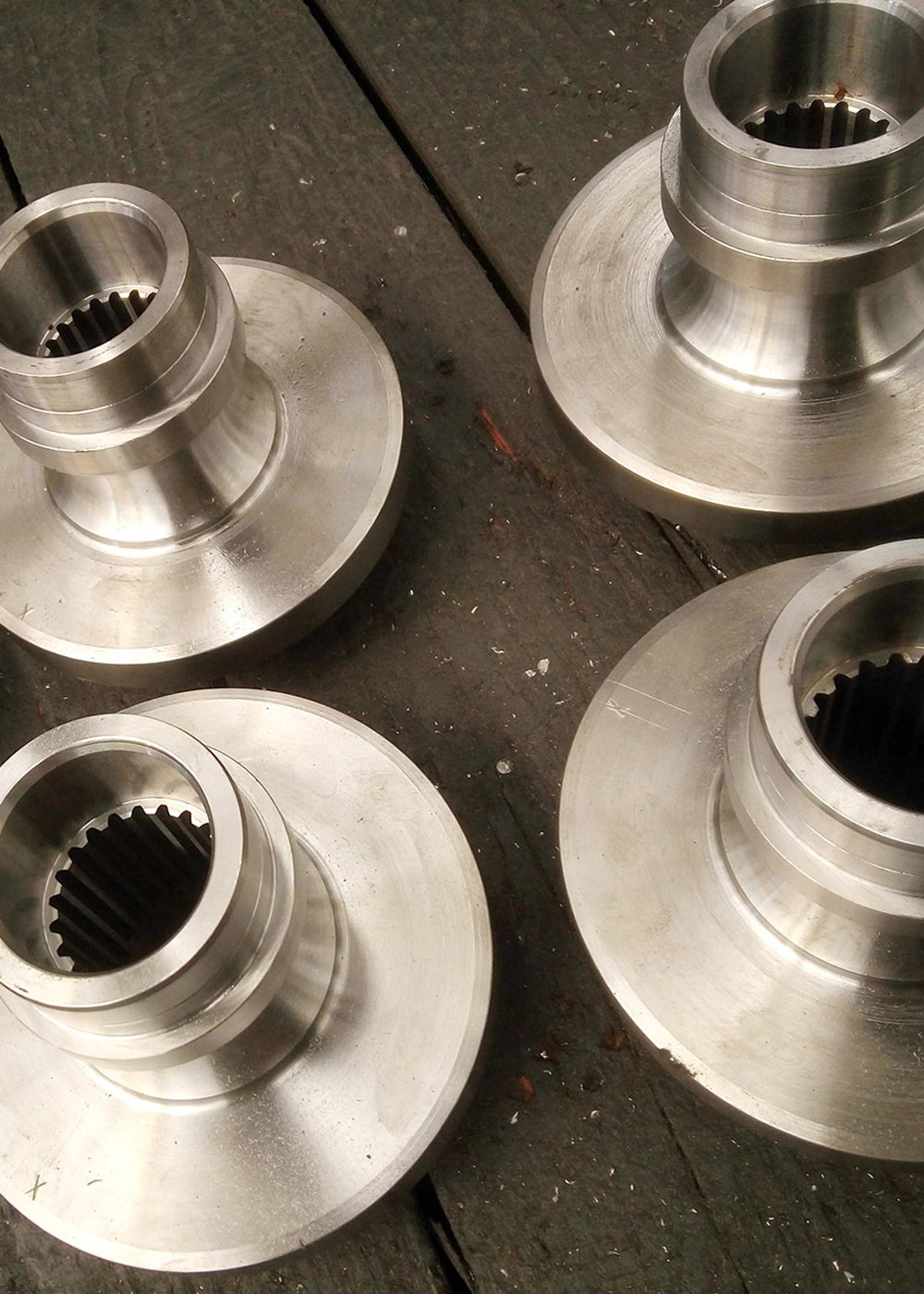

변속기 AISI 4140 내부 고리 기어와 함께 외부 스퍼 기어
1) 내부 고리 기어 설명
내부 기어는 링 기어라고도 불릴 수 있습니다. 내부 기어는 행성 기어 박스 응용 프로그램에서 사용됩니다.
그러나 다른 상황에서도 적용 될 수 있습니다. 행성 기어 트레인의 사용의 장점은 낮은 진동입니다.
높은 속도 감소 비율, 그리고 전체 열차 배열에 대한 낮은 비용.
외부 gigi보다 더 가깝게 될 수 있지만, 공간의 제약이있는 응용 프로그램에서 내부 스퍼 기어가 선호됩니다.
2) 내부 반지 기어 사용
행성 기어 변속기의 일반적인 용도는 로봇 팔, 하이브리드 차량 전력 변속기 및 터빈 발전기입니다.
| 제품 | 내부 장비 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | * 필요하다면 |
| 모듈 (M) | 2 |
| 치아 수 (Z) | 22 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 온도 펌핑/ 인덕션 경화 |
| 단단함 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
