| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | IG23010101 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $300.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 500개 부분 / 달 |
| 소재: | AISI4140/42CrMo | 열처리: | 급랭 & 템퍼링 |
|---|---|---|---|
| 단단함: | 230-260 브리넬경도 | 품질 등급: | ISO 8-9 등급 |
| 프로파일 유형: | 내부 기어 | 모듈: | 2 |
| 강조하다: | 내부 박차 변속 기어는 위조했습니다,AISI 4140 박차 변속 기어,260 HB 박차 변속 기어 |
||

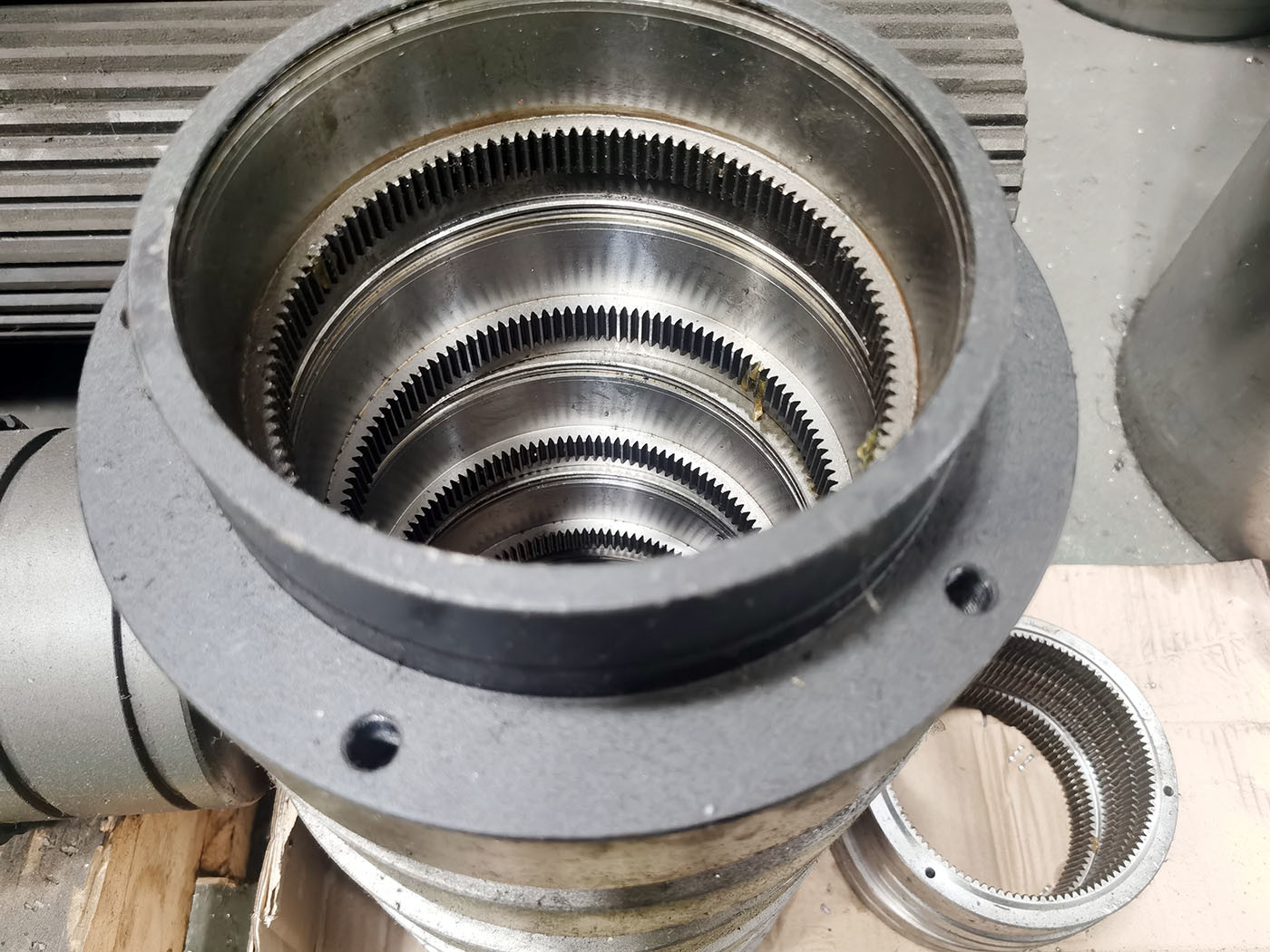

AISI 4140 가이드 형성 내부 스퍼 가이드 변속기
1) 내부 장비 설명
안쪽 기어/그림형 기어, 내부 표면에 이빨이 있다.
내부는 항상 외부와 일치합니다.
2) 내부 기어나이지의 특징
a) 두 개의 외부 기어와 함께, 회전은 반대 방향으로 발생한다.
내부 기어와 외부 기어를 연결하면 회전이 같은 방향으로 진행됩니다.
(b) 내부용 기어들은 작은 외부용 기어들에 의해 작동된다.
(c) 기계 시스템의 컴팩트한 설계를 허용합니다.
| 제품 | 내부 장비 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | * 필요하다면 |
| 모듈 (M) | 2 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 단단함 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
