| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | IG220804002 |
| 속성 | 가치 |
|---|---|
| 소재 | 42CrMo |
| 브랜드 | OEM |
| 열처리 | 소화 및 완화 |
| 품질 등급 | ISO 8-9 등급 |
| 프로파일 | 내부 기어 반지 |
| DP | 6.35 |

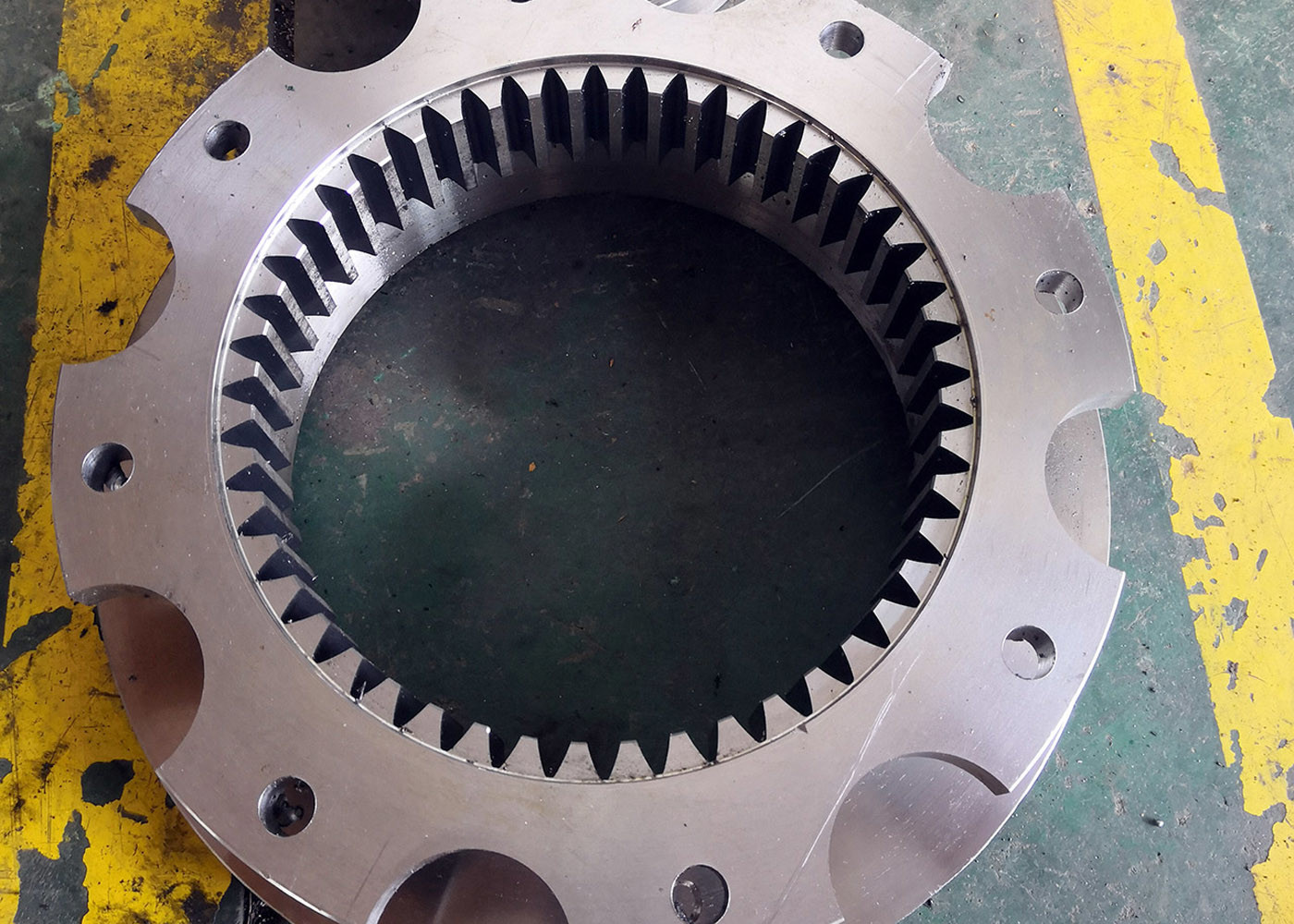

내부 기어 (internal gear) 는 치아가 내쪽으로 향하는 기어이다. 내부 기어 바퀴는 때때로 단순히 링 기어라고 불린다.
기어 는 여러 종류의 기계 에서 전송 부품 으로 사용 된다. 기어 는 다음과 같은 기계 시스템 에서 널리 사용 된다.
| 제품 | 내부 장비 |
|---|---|
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | * 필요하다면 |
| 모듈 (M) | 4 |
| 치아 수 (Z) | 22 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 템퍼링/ 인덕션 경화 |
| 표면 경화 | 230-260 HB |
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
