| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HG220806003 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $80/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 톱니 갯수: | 76 | 나사각: | 25' |
|---|---|---|---|
| 전체 높이: | 122 밀리미터 | 단단함: | 50-55 로크웰C경도 |
| 소재: | SCM 440 | 열처리: | 도입은 딱딱해졌습니다 |
| 강조하다: | 10 모듈 싱글 헬리컬 기어,42CrMo 강철 나선형 기어,SCM 440 싱글 헬리컬 기어 |
||

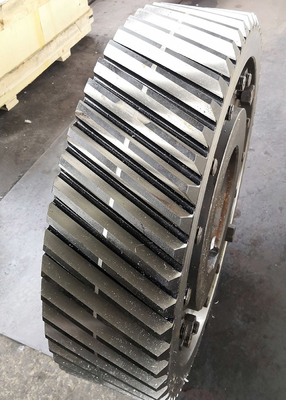

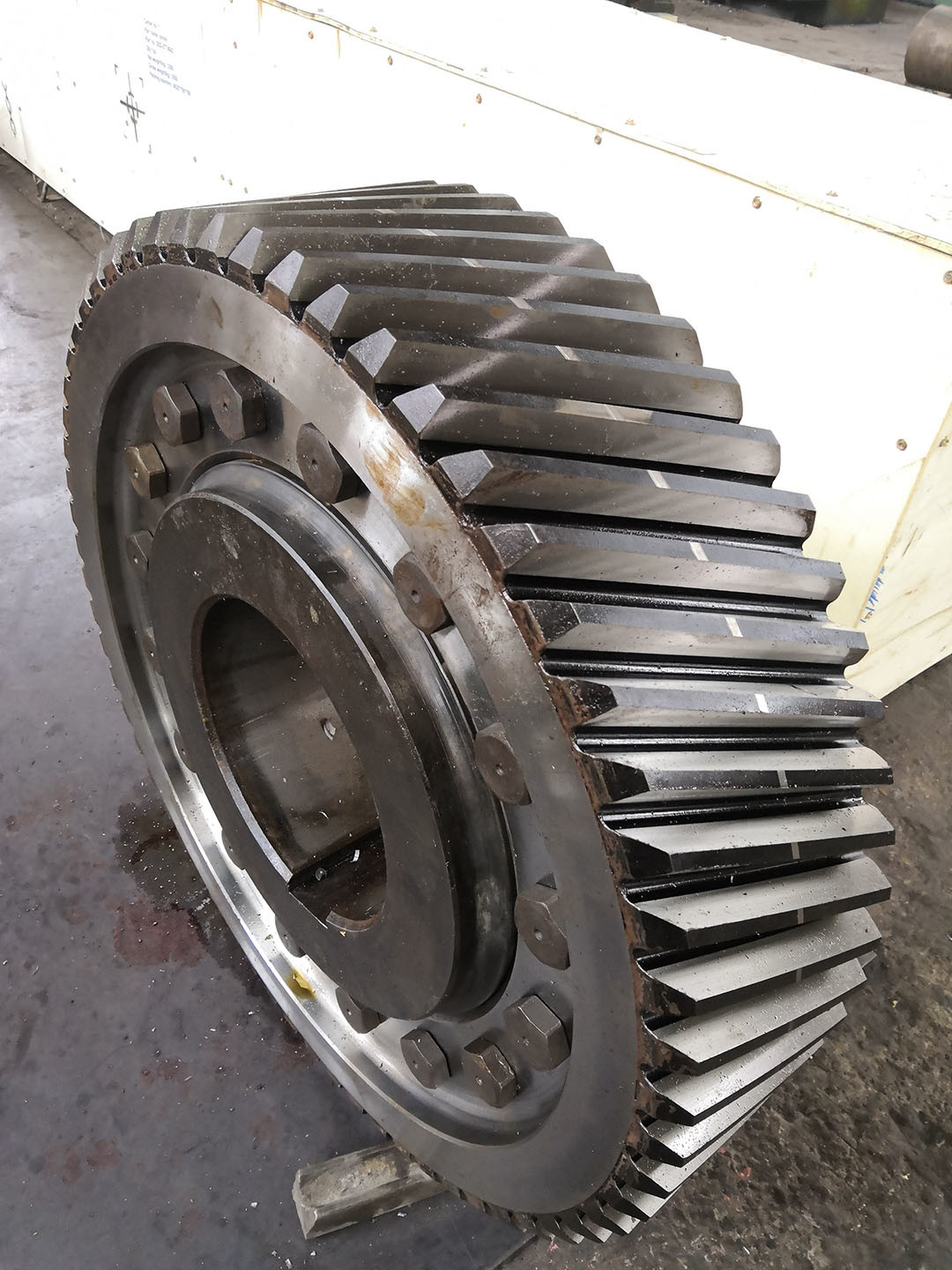

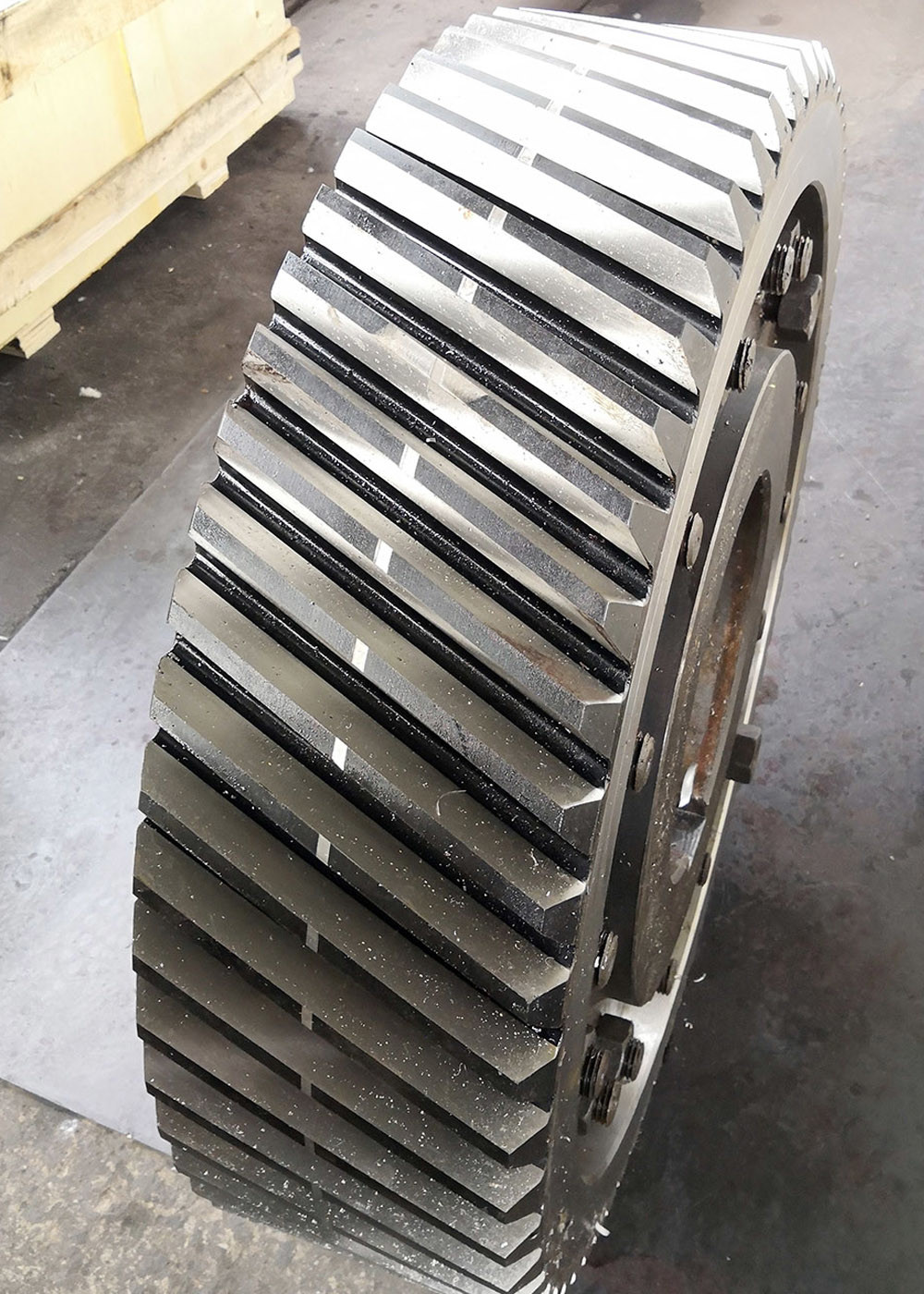

SCM 440 42CrMo 스틸 10 모듈 나선 기어 산업용 변속기 부품
1)헬리컬 기어 종류
a) 단일 나선 기구
b) 이중 나선 기구
c) 헤링본 어어
2) 헬리컬 기기의 방향
왼손 & 오른손
3) 나선용 장비의 설명
나선 기어 는 스퍼 기어 에서 개발 되었으며, 그 치아 는 샤프 의 축 에 대한 각도 에 놓여 있다.
눈물 모양의 치아들 사이의 접촉은 가로 가로 면 옆구리를 따라 점진적으로 작용합니다.
이빨의 전체 길이가 완전히 얽매이지 않습니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 프로파일 유형 | 실린더 기어 |
| 제조업 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 76 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 25° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
