| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS20220822801 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $2/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| DP: | 12.7 | 스플라인형: | 인벌류트 스플라인 |
|---|---|---|---|
| 압력각: | 30' | 소재: | 20CrMnTi |
| 열처리: | 침탄 | 기어폭: | 20mm |
| 강조하다: | 인벌류트 스플라인과 날개 나선형 기어,손잡이를 부수는 날개 나선형 기어,인벌류트 스플라인 헬리컬 피니언 기어 |
||

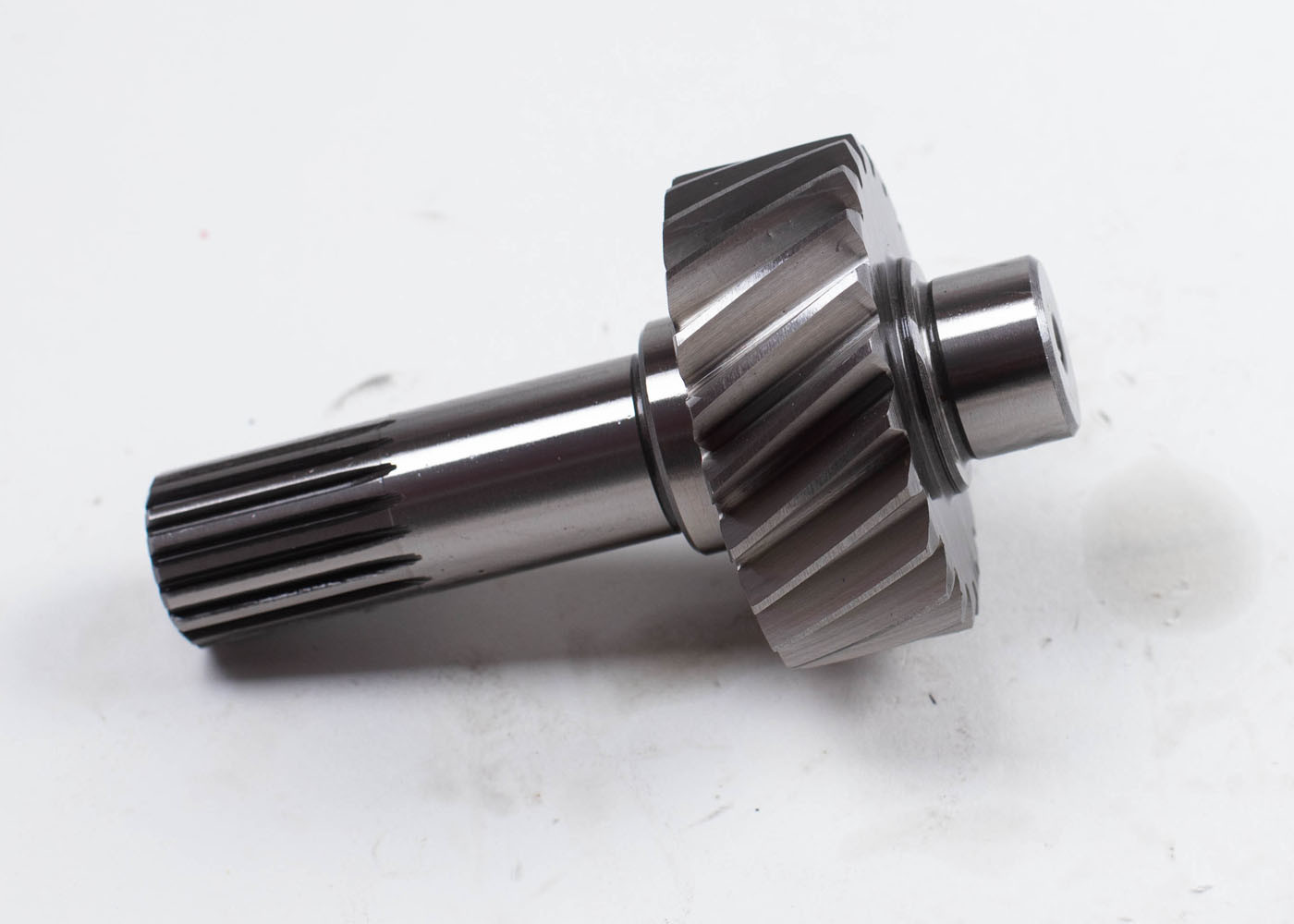

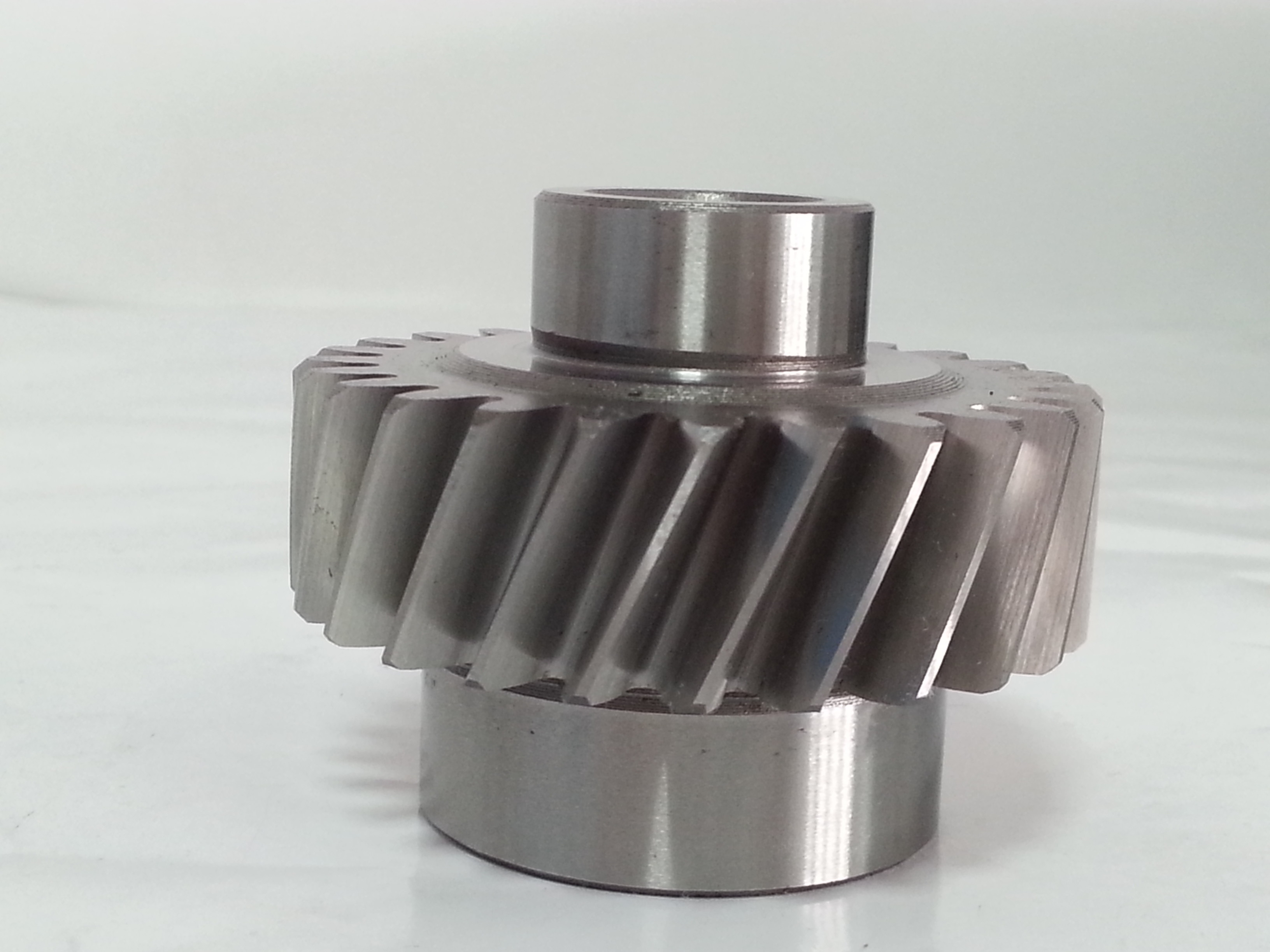

인플루트 스플린으로 철강 피니언 헬릭스 기어 맷 샤프 조형
1) 나선용 장비의 특징
나선 기어 트레인의 장점은 기어의 치아가 전체 표면이 한 번에 참여하는 것과는 달리 작은 증가로 참여한다는 것입니다.
이렇게 하면 기어가 전력을 전달할 때 발생하는 소음을 줄일 수 있습니다.
2) 스플라인 샤프트 설명
이 결과를 달성 할 수 있는 동안 주요 직경 / 소 직경 짝짓기 splines의 적합.
진정한 중심 효과는 무동 스플라인을 사용하여만 달성 할 수 있습니다.
이 부착형 또는 ′′사이드 피트′′ 프로파일은 오늘날 생산에서 가장 일반적으로 사용되는 스플라인입니다.
| 제품 | 헬리컬 기어/스플린 샤프트 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 제조업 | 스프라인 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 2 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 납 각 | 18° |
| 정확도 수준 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
