| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HG22083101 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $150/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 20CrMnTi | 열처리: | 침탄 |
|---|---|---|---|
| 티스 폭: | 45 | 모듈: | 4 |
| 정확성: | ISO 6 등급 | 나사각: | 15° |
| 강조하다: | 20CrMnTi 강철 싱글 헬리컬 기어,20CrMnTi 강철 나선형 나선형 기어,속도 저감기 싱글 헬리컬 기어 |
||

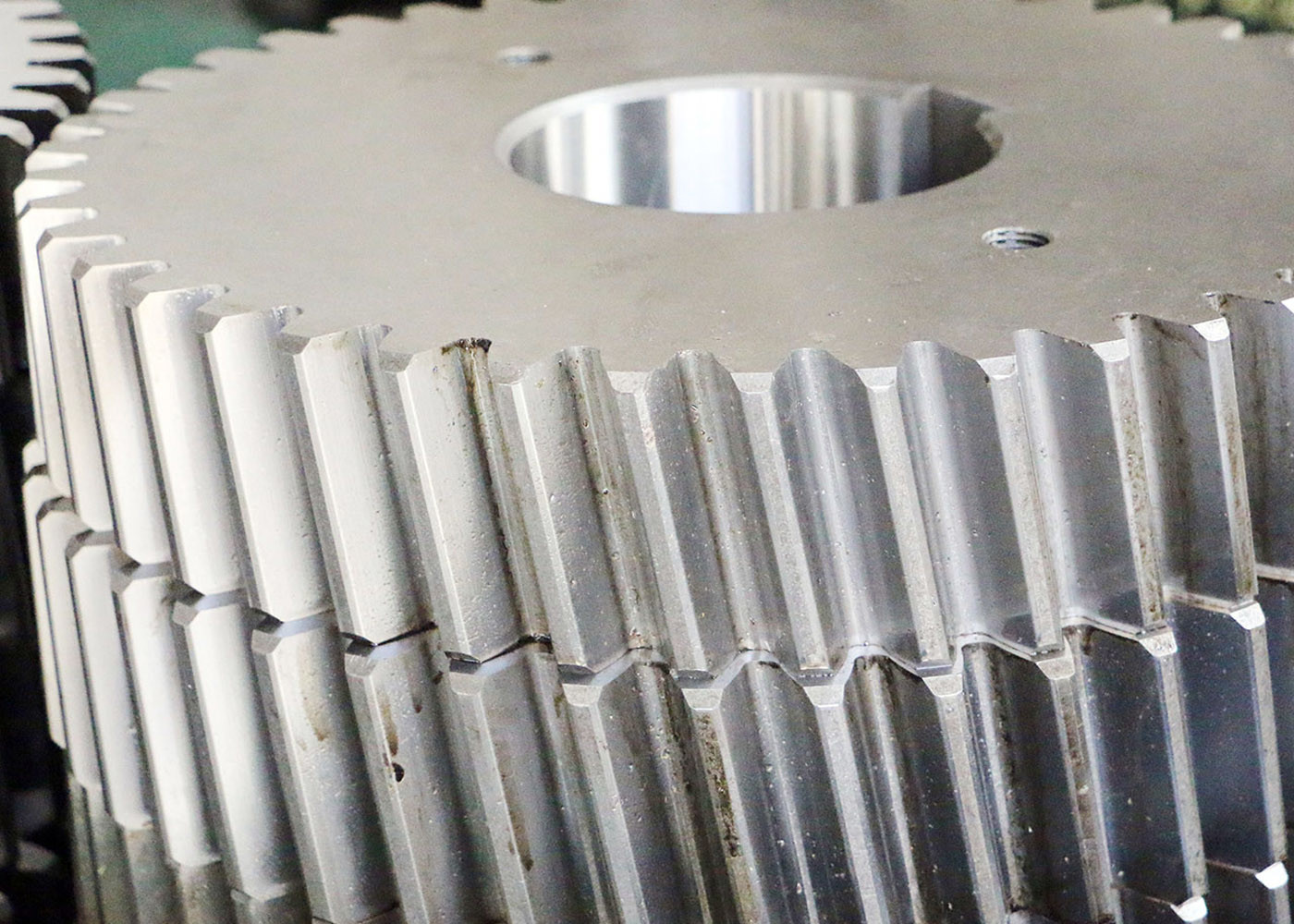

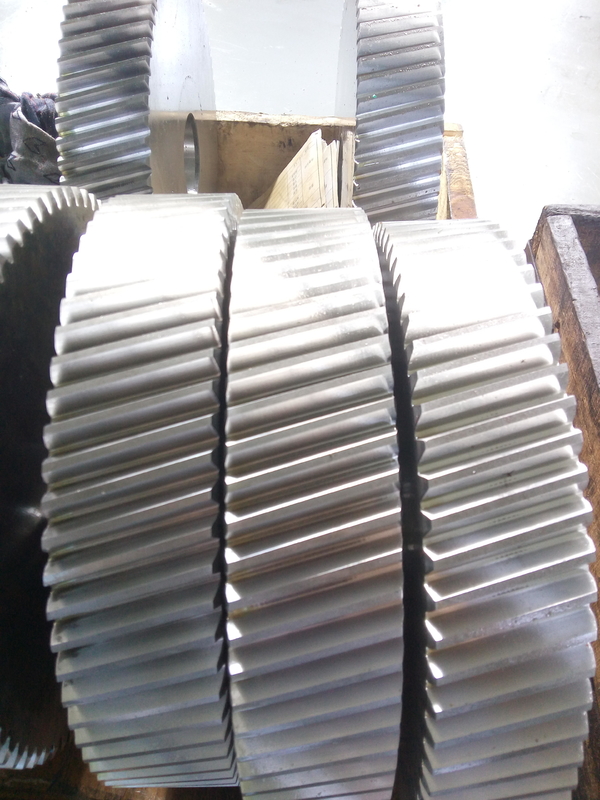

프로그 스틸 20CrMnTi 스틸 셰프트에 장착 된 속도 감소기용 단일 나선 기어
1) 나선용 장비의 설명
나선 기어 는 기울어진 치아 흔적 을 가진 원통 기어 의 한 종류 이다.
스퍼 기어와 비교하면 더 큰 접촉 비율을 가지고 있으며 조용하고 진동이 적으며 큰 힘을 전달 할 수 있습니다.
두 개의 나선 기어가 같은 나선 각도를 가지고 있지만 나선 손은 반대편입니다.
2) 헬리컬 기어의 특징
나선 기어 는 축적 추진력 을 생성 한다. 그러므로 이 힘 을 흡수 하기 위해 추진 베어 를 사용 하는 것이 바람직 하다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 헐링/기어 슐링 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 4 |
| 치아 수 (Z) | 52 |
| 압력 각 (α) | 20° |
| 납 각 | 관습 |
| 정확도 수준 | 6~7 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
