| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HG22083102 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $80/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 톱니 갯수: | 76 | 나사각: | 23° |
|---|---|---|---|
| 압력각: | 20' | 투스 폭: | 80mm |
| 단단함: | 45-50 로크웰C경도 | 소재: | AISI 4140 |
| 강조하다: | 12개 모듈 단일 나선 기어,전송은 76개 이에 기어를 넣습니다,12 모듈 단일 나선 변속 기어 |
||

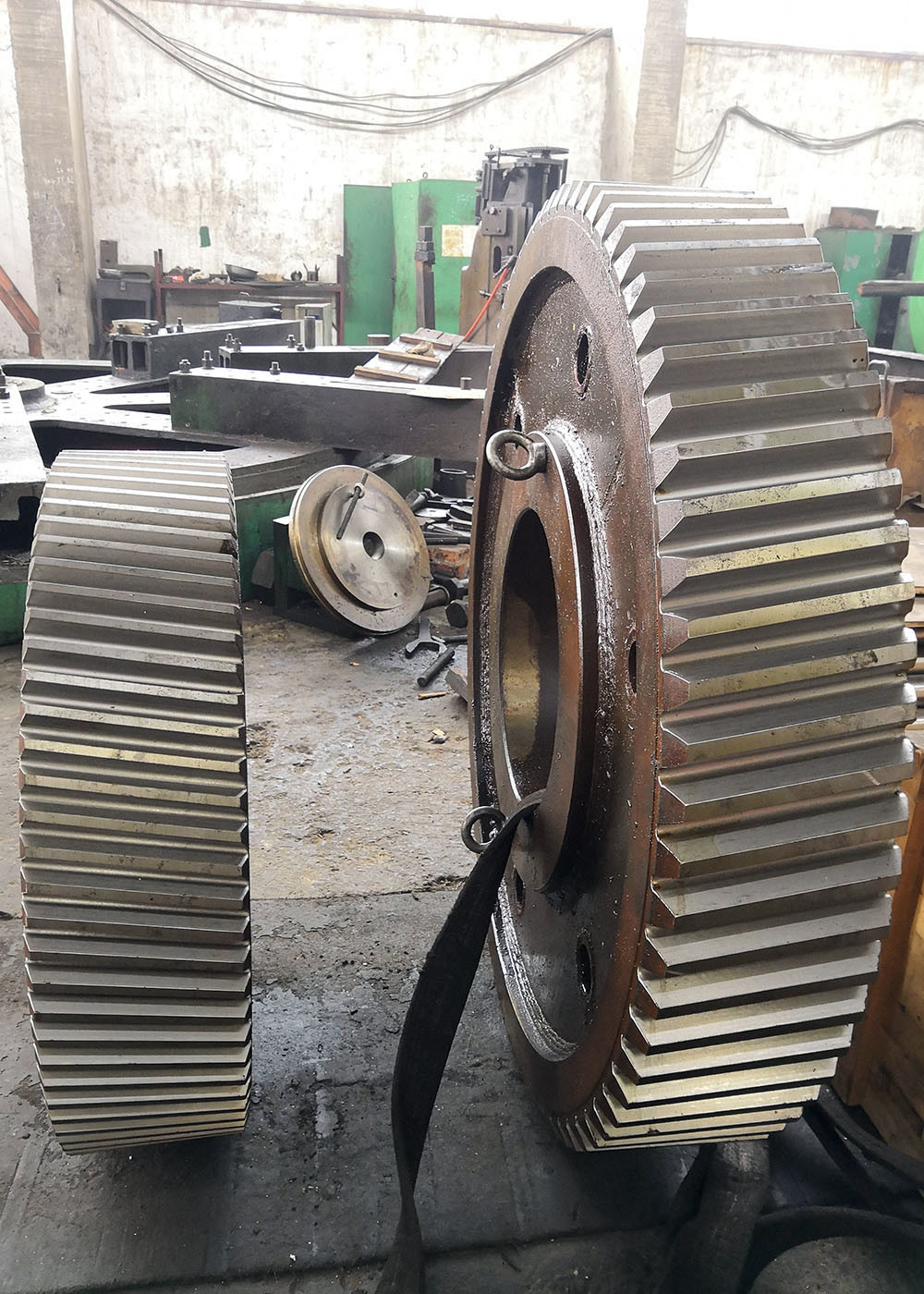

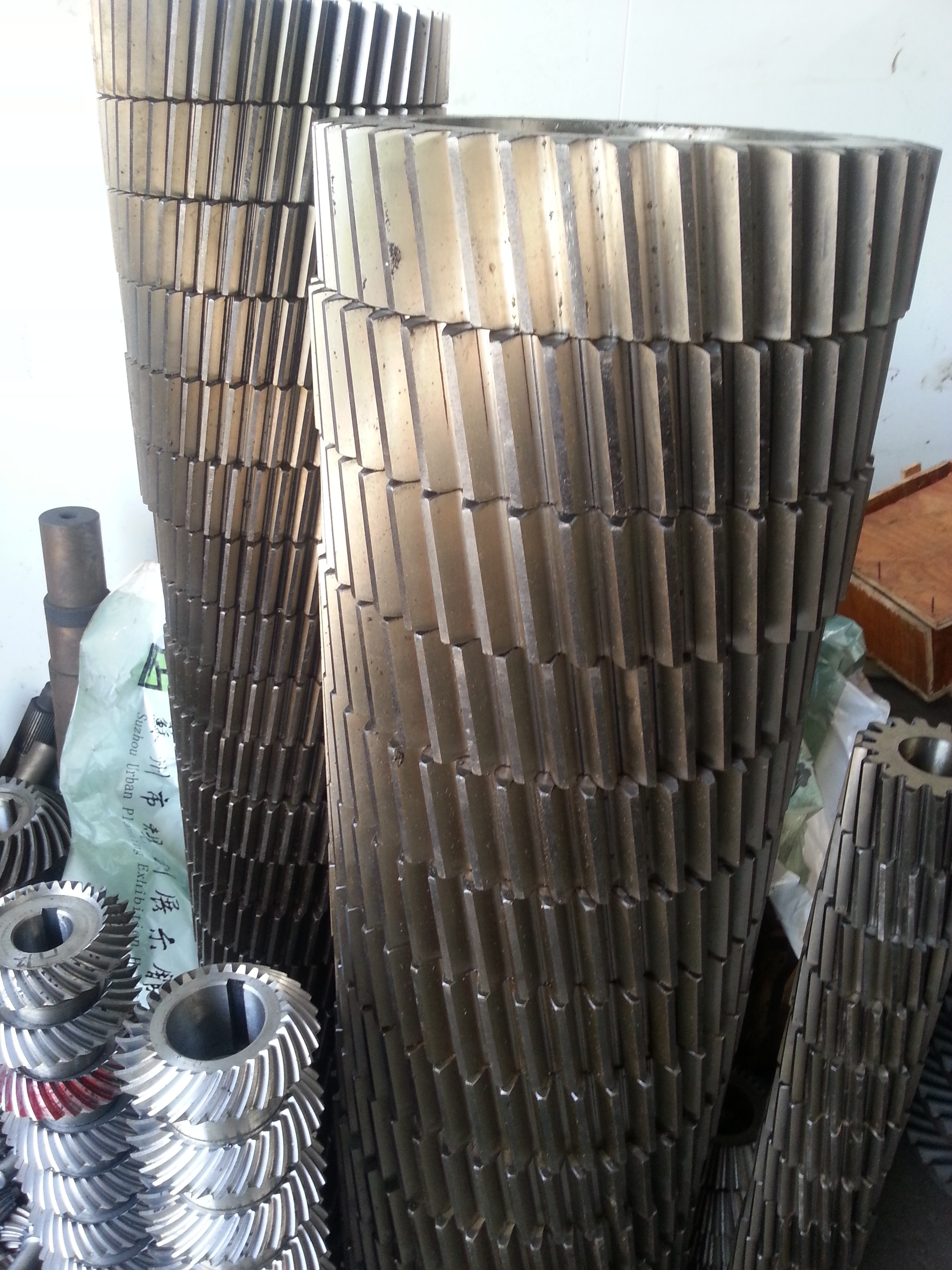

도매 스틸 12 모듈 단일 헬릭스 변속기
1) 나선 기어 의 특징
나선용 기어는 나선형 치아를 사용하여 평행 또는 세로 축 사이에 에너지를 전송할 수 있습니다.
이빨의 전체에 걸쳐 점차적으로 압력을 분배하도록 설계되었습니다.
치아 의 기울기 때문 에, 나선 기어 는 다른 기어 보다 부드럽고 조용 하게 작동 하며, 무거운 짐 을 효율적 으로 옮길 수 있다.
2) 헬리컬 기어 종류
나선 기어 는 왼손과 오른손으로 두 개의 치아 구성으로 제공됩니다.
나선 기어 는 두 가지 축적 구성: 평행 및 수직을 통해 에너지를 전달 합니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 76 |
| 압력 각 (α) | 20° |
| 납 각 | 23° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
